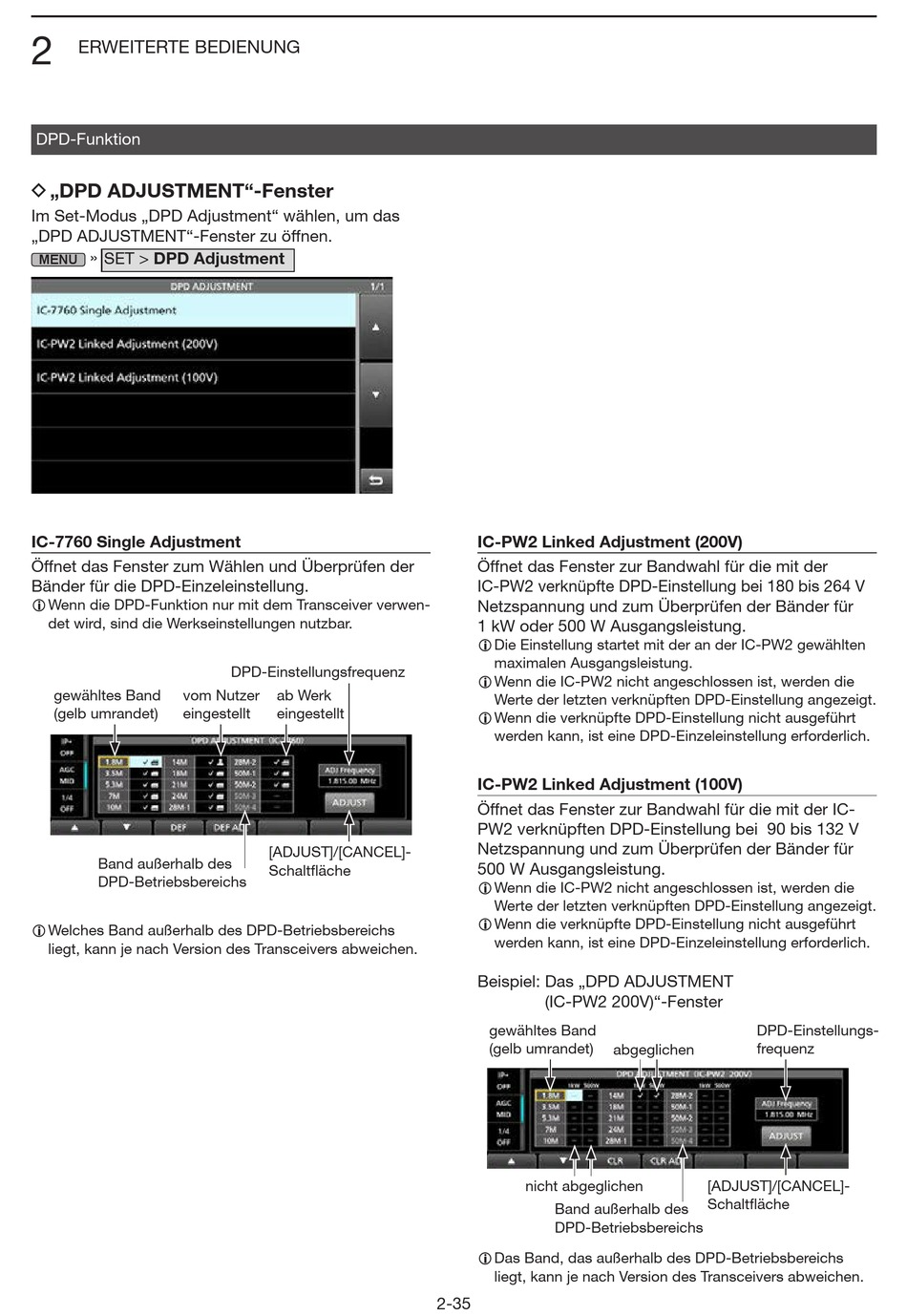

Icom IC-7760 Erweiterte Bedienungsanleitung Seite 45

2
ERWEITERTE BEDIENUNG
DPD-Funktion
D „DPD ADJUSTMENT"-Fenster
Im Set-Modus „DPD Adjustment" wählen, um das
„DPD ADJUSTMENT"-Fenster zu öffnen.
» SET > DPD Adjustment
MENU
IC-7760 Single Adjustment
Öffnet das Fenster zum Wählen und Überprüfen der
Bänder für die DPD-Einzeleinstellung.
L Wenn die DPD-Funktion nur mit dem Transceiver verwen-
det wird, sind die Werkseinstellungen nutzbar.
gewähltes Band vom Nutzer
(gelb umrandet) eingestellt
Band außerhalb des
DPD-Betriebsbereichs
L Welches Band außerhalb des DPD-Betriebsbereichs
liegt, kann je nach Version des Transceivers abweichen.
DPD-Einstellungsfrequenz
ab Werk
eingestellt
[ADJUST]/[CANCEL]-
Schaltfläche
IC-PW2 Linked Adjustment (200V)
Öffnet das Fenster zur Bandwahl für die mit der
IC-PW2 verknüpfte DPD-Einstellung bei 180 bis 264 V
Netzspannung und zum Überprüfen der Bänder für
1 kW oder 500 W Ausgangsleistung.
L Die Einstellung startet mit der an der IC-PW2 gewählten
maximalen Ausgangsleistung.
L Wenn die IC-PW2 nicht angeschlossen ist, werden die
Werte der letzten verknüpften DPD-Einstellung angezeigt.
L Wenn die verknüpfte DPD-Einstellung nicht ausgeführt
werden kann, ist eine DPD-Einzeleinstellung erforderlich.
IC-PW2 Linked Adjustment (100V)
Öffnet das Fenster zur Bandwahl für die mit der IC-
PW2 verknüpften DPD-Einstellung bei 90 bis 132 V
Netzspannung und zum Überprüfen der Bänder für
500 W Ausgangsleistung.
L Wenn die IC-PW2 nicht angeschlossen ist, werden die
Werte der letzten verknüpften DPD-Einstellung angezeigt.
L Wenn die verknüpfte DPD-Einstellung nicht ausgeführt
werden kann, ist eine DPD-Einzeleinstellung erforderlich.
Beispiel: Das „DPD ADJUSTMENT
(IC-PW2 200V)"-Fenster
gewähltes Band
(gelb umrandet)
nicht abgeglichen
Band außerhalb des
DPD-Betriebsbereichs
L Das Band, das außerhalb des DPD-Betriebsbereichs
liegt, kann je nach Version des Transceivers abweichen.
2-35
DPD-Einstellungs-
abgeglichen frequenz
[ADJUST]/[CANCEL]-
Schaltfläche
