Icom IC-7760 Erweiterte Bedienungsanleitung Seite 109

12
ERWEITERTE WARTUNG

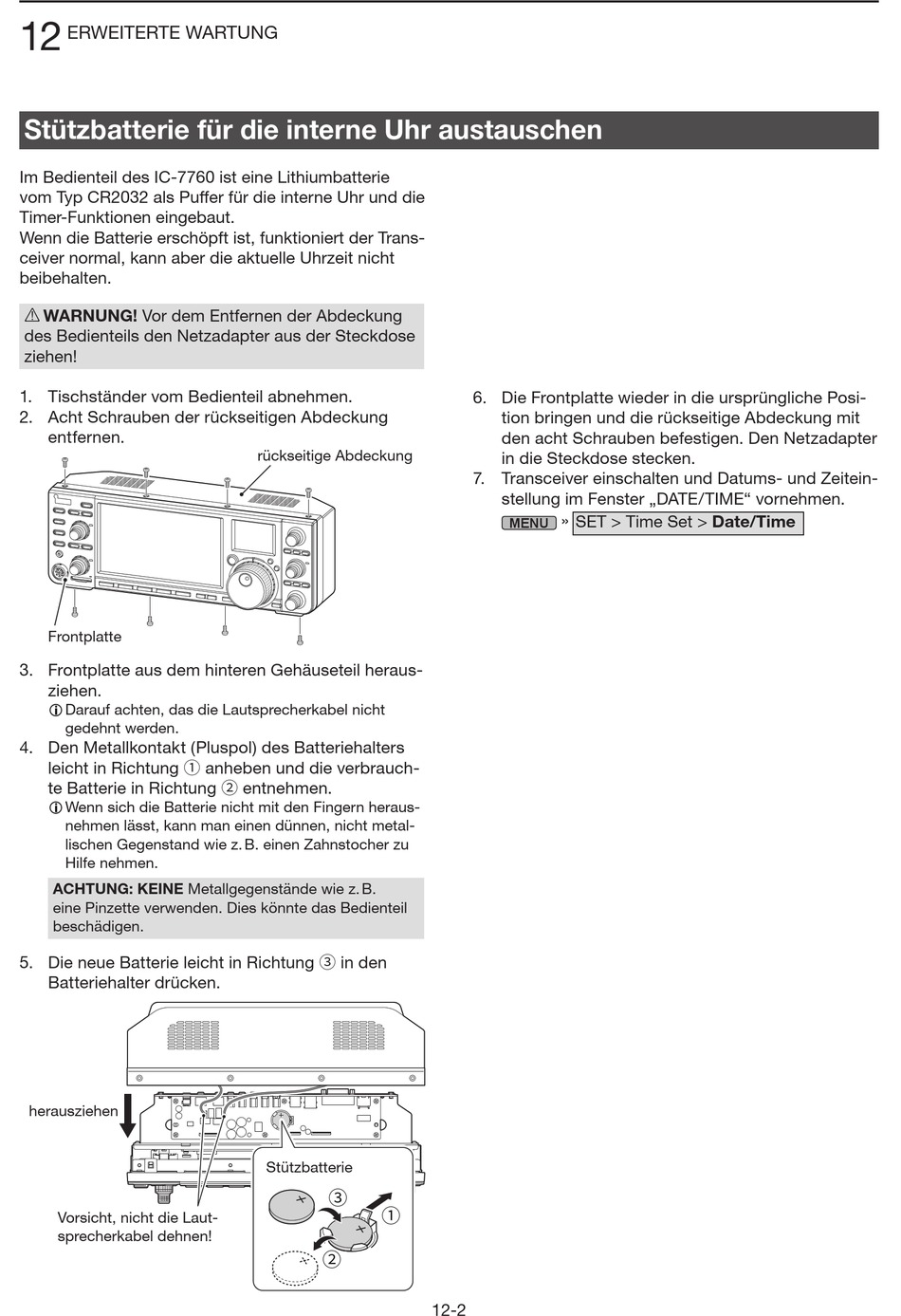

Stützbatterie für die interne Uhr austauschen
Im Bedienteil des IC-7760 ist eine Lithiumbatterie
vom Typ CR2032 als Puffer für die interne Uhr und die
Timer-Funktionen eingebaut.
Wenn die Batterie erschöpft ist, funktioniert der Trans-
ceiver normal, kann aber die aktuelle Uhrzeit nicht
beibehalten.
R WARNUNG! Vor dem Entfernen der Abdeckung
des Bedienteils den Netzadapter aus der Steckdose
ziehen!
1. Tischständer vom Bedienteil abnehmen.
2. Acht Schrauben der rückseitigen Abdeckung
entfernen.
Frontplatte
3. Frontplatte aus dem hinteren Gehäuseteil heraus-
ziehen.
L Darauf achten, das die Lautsprecherkabel nicht
gedehnt werden.
4. Den Metallkontakt (Pluspol) des Batteriehalters
leicht in Richtung 1 anheben und die verbrauch-
te Batterie in Richtung 2 entnehmen.
L Wenn sich die Batterie nicht mit den Fingern heraus-
nehmen lässt, kann man einen dünnen, nicht metal-
lischen Gegenstand wie z. B. einen Zahnstocher zu
Hilfe nehmen.
ACHTUNG: KEINE Metallgegenstände wie z. B.
eine Pinzette verwenden. Dies könnte das Bedienteil
beschädigen.
5. Die neue Batterie leicht in Richtung 3 in den
Batteriehalter drücken.
herausziehen
Vorsicht, nicht die Laut-
sprecherkabel dehnen!
rückseitige Abdeckung
Stützbatterie
3
1
2
6. Die Frontplatte wieder in die ursprüngliche Posi-
tion bringen und die rückseitige Abdeckung mit
den acht Schrauben befestigen. Den Netzadapter
in die Steckdose stecken.
7. Transceiver einschalten und Datums- und Zeitein-
stellung im Fenster „DATE/TIME" vornehmen.
» SET > Time Set > Date/Time
MENU
12-2
