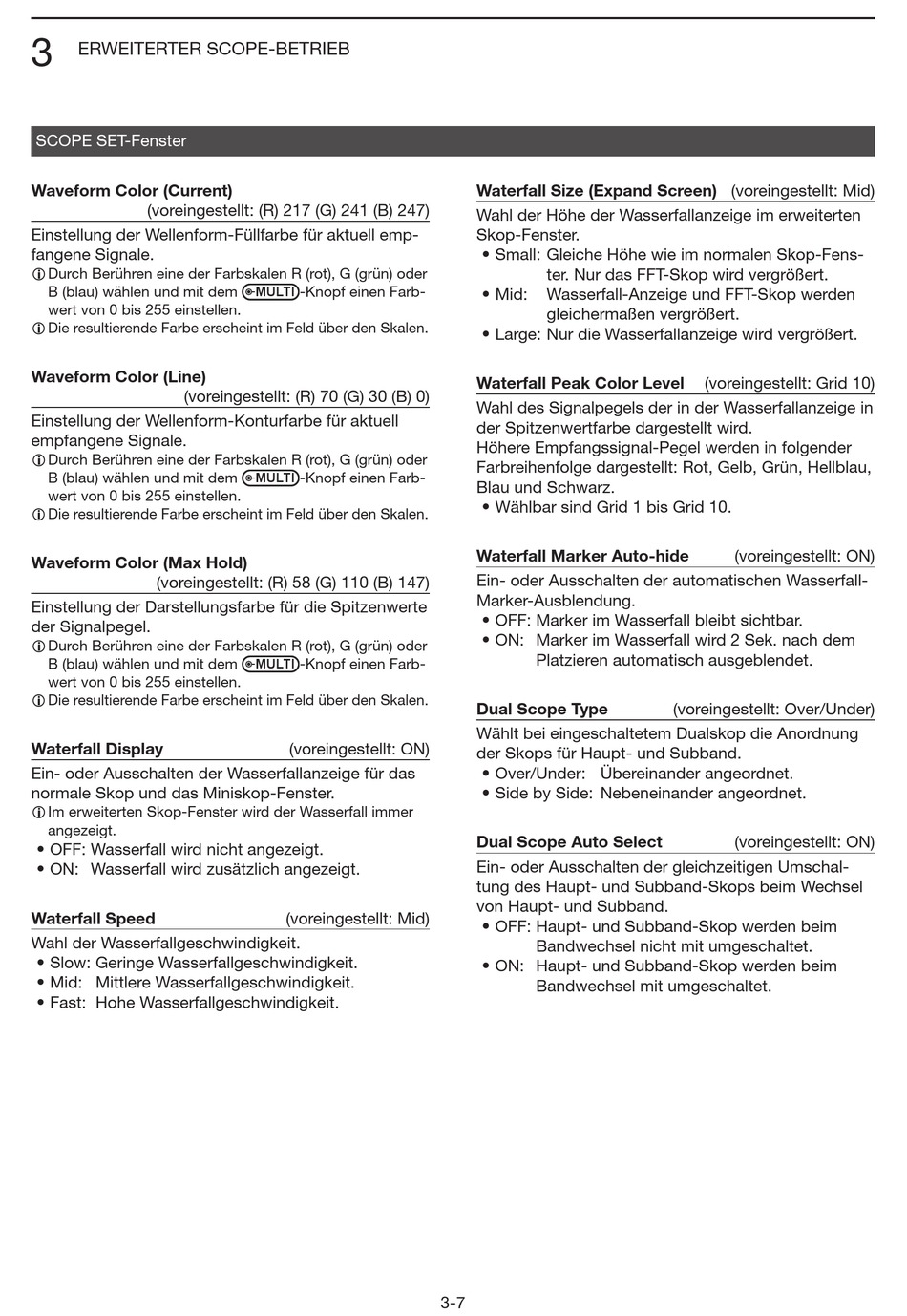

3
ERWEITERTER SCOPE-BETRIEB
SCOPE SET-Fenster
Waveform Color (Current)
(voreingestellt: (R) 217 (G) 241 (B) 247)
Einstellung der Wellenform-Füllfarbe für aktuell emp-
fangene Signale.
L Durch Berühren eine der Farbskalen R (rot), G (grün) oder
B (blau) wählen und mit dem
wert von 0 bis 255 einstellen.
L Die resultierende Farbe erscheint im Feld über den Skalen.
Waveform Color (Line)
(voreingestellt: (R) 70 (G) 30 (B) 0)
Einstellung der Wellenform-Konturfarbe für aktuell
empfangene Signale.
L Durch Berühren eine der Farbskalen R (rot), G (grün) oder
B (blau) wählen und mit dem
wert von 0 bis 255 einstellen.
L Die resultierende Farbe erscheint im Feld über den Skalen.
Waveform Color (Max Hold)
(voreingestellt: (R) 58 (G) 110 (B) 147)
Einstellung der Darstellungsfarbe für die Spitzenwerte
der Signalpegel.
L Durch Berühren eine der Farbskalen R (rot), G (grün) oder
B (blau) wählen und mit dem
wert von 0 bis 255 einstellen.
L Die resultierende Farbe erscheint im Feld über den Skalen.
Waterfall Display
Ein- oder Ausschalten der Wasserfallanzeige für das
normale Skop und das Miniskop-Fenster.
L Im erweiterten Skop-Fenster wird der Wasserfall immer
angezeigt.
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird zusätzlich angezeigt.
Waterfall Speed
Wahl der Wasserfallgeschwindigkeit.
• Slow: Geringe Wasserfallgeschwindigkeit.
• Mid: Mittlere Wasserfallgeschwindigkeit.
• Fast: Hohe Wasserfallgeschwindigkeit.
-Knopf einen Farb-
MULTI
-Knopf einen Farb-
MULTI
-Knopf einen Farb-
MULTI
(voreingestellt: ON)
(voreingestellt: Mid)
Waterfall Size (Expand Screen) (voreingestellt: Mid)
Wahl der Höhe der Wasserfallanzeige im erweiterten
Skop-Fenster.
• Small: Gleiche Höhe wie im normalen Skop-Fens-
ter. Nur das FFT-Skop wird vergrößert.
• Mid: Wasserfall-Anzeige und FFT-Skop werden
gleichermaßen vergrößert.
• Large: Nur die Wasserfallanzeige wird vergrößert.
Waterfall Peak Color Level
Wahl des Signalpegels der in der Wasserfallanzeige in
der Spitzenwertfarbe dargestellt wird.
Höhere Empfangssignal-Pegel werden in folgender
Farbreihenfolge dargestellt: Rot, Gelb, Grün, Hellblau,
Blau und Schwarz.
• Wählbar sind Grid 1 bis Grid 10.
Waterfall Marker Auto-hide
Ein- oder Ausschalten der automatischen Wasserfall-
Marker-Ausblendung.
• OFF: Marker im Wasserfall bleibt sichtbar.
• ON: Marker im Wasserfall wird 2 Sek. nach dem
Platzieren automatisch ausgeblendet.
Dual Scope Type
Wählt bei eingeschaltetem Dualskop die Anordnung
der Skops für Haupt- und Subband.
• Over/Under: Übereinander angeordnet.
• Side by Side: Nebeneinander angeordnet.
Dual Scope Auto Select
Ein- oder Ausschalten der gleichzeitigen Umschal-
tung des Haupt- und Subband-Skops beim Wechsel
von Haupt- und Subband.
• OFF: Haupt- und Subband-Skop werden beim
Bandwechsel nicht mit umgeschaltet.
• ON: Haupt- und Subband-Skop werden beim
Bandwechsel mit umgeschaltet.
3-7
(voreingestellt: Grid 10)
(voreingestellt: ON)
(voreingestellt: Over/Under)
(voreingestellt: ON)
