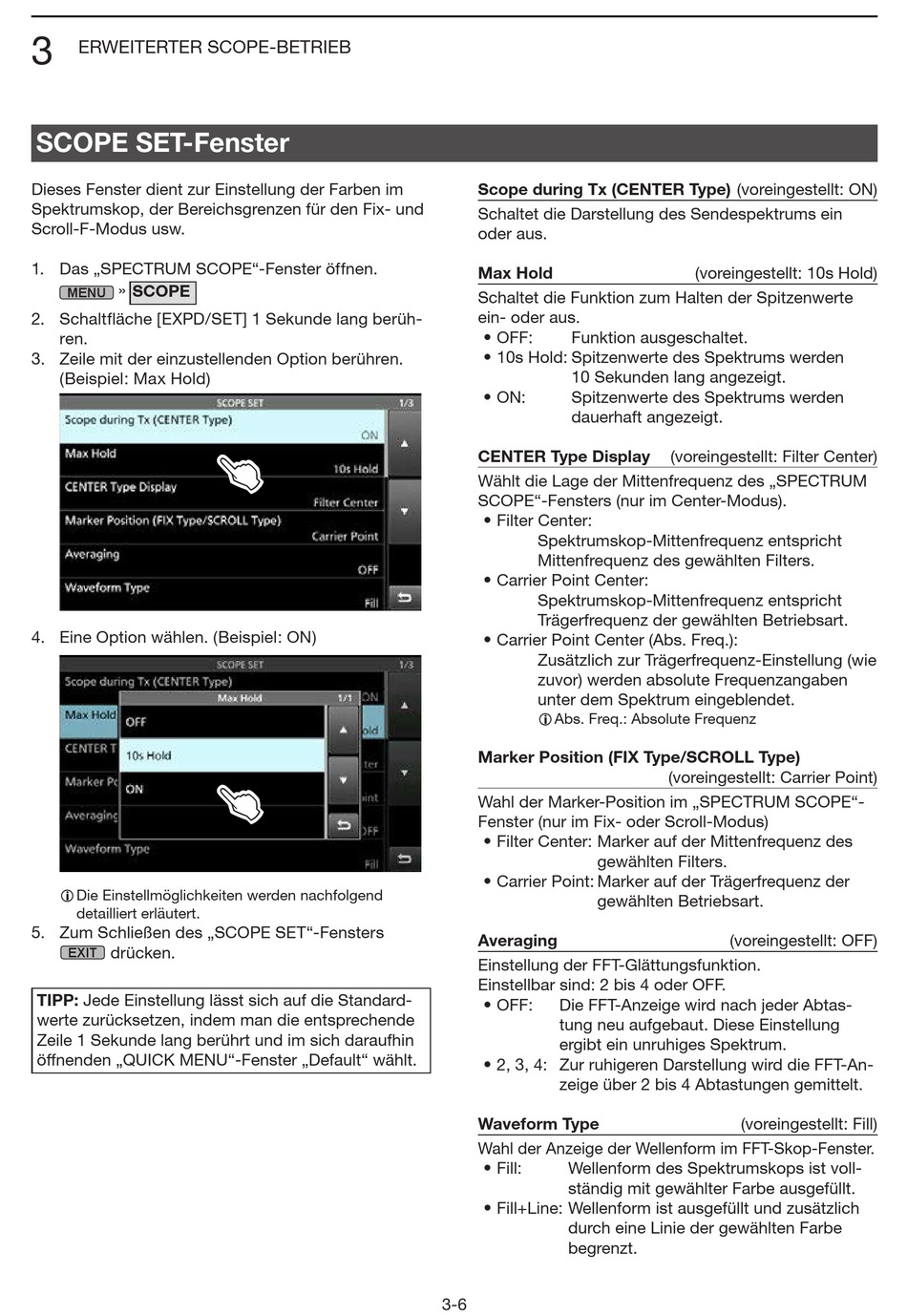

3
ERWEITERTER SCOPE-BETRIEB
SCOPE SET-Fenster
Dieses Fenster dient zur Einstellung der Farben im
Spektrumskop, der Bereichsgrenzen für den Fix- und
Scroll-F-Modus usw.
1. Das „SPECTRUM SCOPE"-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [EXPD/SET] 1 Sekunde lang berüh-
ren.
3. Zeile mit der einzustellenden Option berühren.
(Beispiel: Max Hold)
4. Eine Option wählen. (Beispiel: ON)
L Die Einstellmöglichkeiten werden nachfolgend
detailliert erläutert.
5. Zum Schließen des „SCOPE SET"-Fensters
drücken.
EXIT
TIPP: Jede Einstellung lässt sich auf die Standard-
werte zurücksetzen, indem man die entsprechende
Zeile 1 Sekunde lang berührt und im sich daraufhin
öffnenden „QUICK MENU"-Fenster „Default" wählt.
Scope during Tx (CENTER Type) (voreingestellt: ON)
Schaltet die Darstellung des Sendespektrums ein
oder aus.
Max Hold
Schaltet die Funktion zum Halten der Spitzenwerte
ein- oder aus.
• OFF: Funktion ausgeschaltet.
• 10s Hold: Spitzenwerte des Spektrums werden
10 Sekunden lang angezeigt.
• ON: Spitzenwerte des Spektrums werden
dauerhaft angezeigt.
CENTER Type Display
Wählt die Lage der Mittenfrequenz des „SPECTRUM
SCOPE"-Fensters (nur im Center-Modus).
• Filter Center:
Spektrumskop-Mittenfrequenz entspricht
Mittenfrequenz des gewählten Filters.
• Carrier Point Center:
Spektrumskop-Mittenfrequenz entspricht
Trägerfrequenz der gewählten Betriebsart.
• Carrier Point Center (Abs. Freq.):
Zusätzlich zur Trägerfrequenz-Einstellung (wie
zuvor) werden absolute Frequenzangaben
unter dem Spektrum eingeblendet.
L Abs. Freq.: Absolute Frequenz
Marker Position (FIX Type/SCROLL Type)
Wahl der Marker-Position im „SPECTRUM SCOPE"-
Fenster (nur im Fix- oder Scroll-Modus)
• Filter Center: Marker auf der Mittenfrequenz des
gewählten Filters.
• Carrier Point: Marker auf der Trägerfrequenz der
gewählten Betriebsart.
Averaging
Einstellung der FFT-Glättungsfunktion.
Einstellbar sind: 2 bis 4 oder OFF.
• OFF: Die FFT-Anzeige wird nach jeder Abtas-
tung neu aufgebaut. Diese Einstellung
ergibt ein unruhiges Spektrum.
• 2, 3, 4: Zur ruhigeren Darstellung wird die FFT-An-
zeige über 2 bis 4 Abtastungen gemittelt.
Waveform Type
Wahl der Anzeige der Wellenform im FFT-Skop-Fenster.
• Fill: Wellenform des Spektrumskops ist voll-
ständig mit gewählter Farbe ausgefüllt.
• Fill+Line: Wellenform ist ausgefüllt und zusätzlich
durch eine Linie der gewählten Farbe
begrenzt.
3-6
(voreingestellt: 10s Hold)
(voreingestellt: Filter Center)
(voreingestellt: Carrier Point)
(voreingestellt: OFF)
(voreingestellt: Fill)
