Telecontrol mit dem Protokoll "TeleControl Basic"
Bei Einsatz in der Betriebsart "TeleControl" ist die RTU über einen Default-Router an das LAN oder
an das Internet angeschlossen.

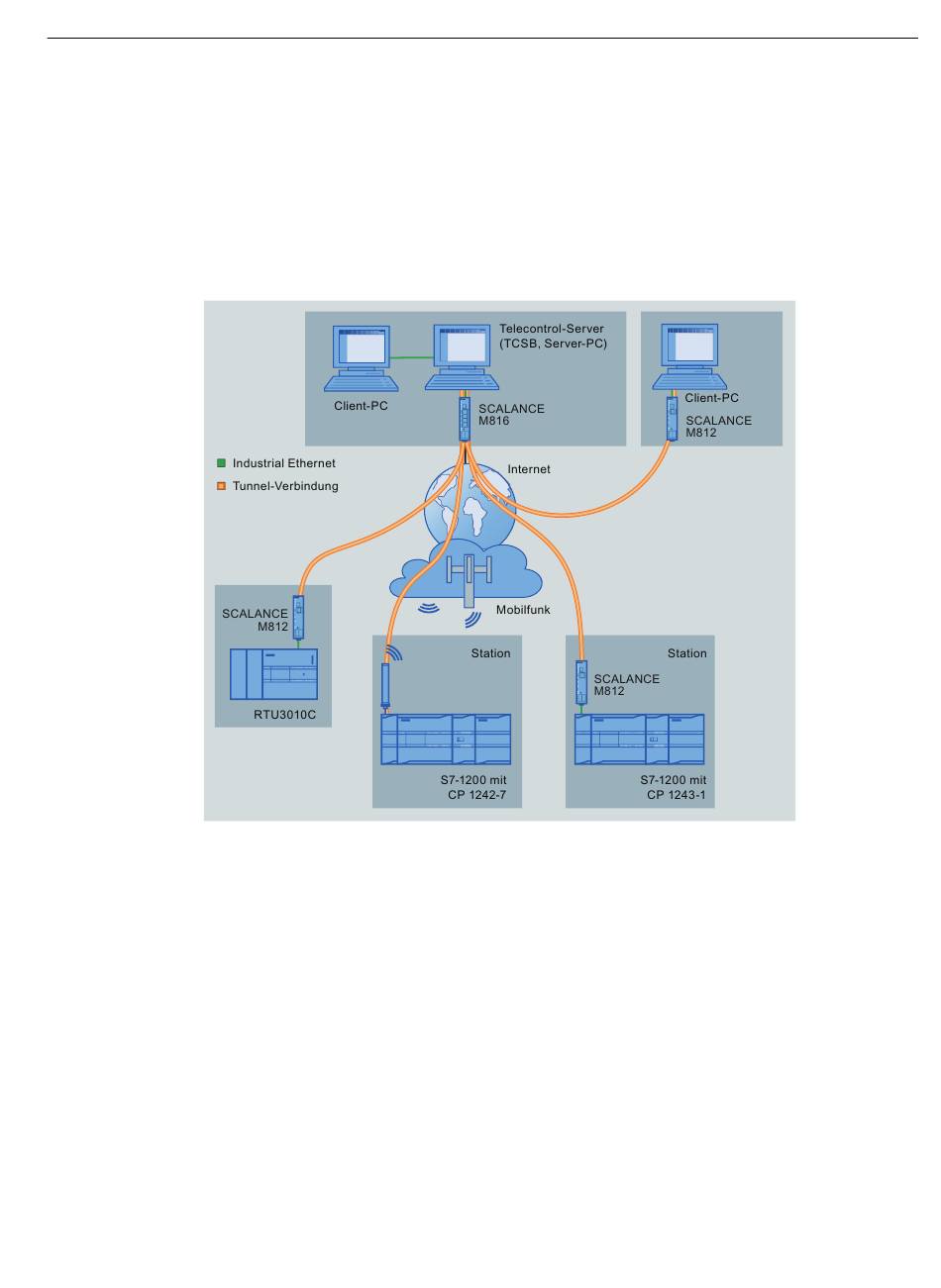

Im folgenden Beispiel nutzt die RTU (links) das Protokoll "TeleControl Basic" und
kommuniziert über Internet mit dem Telecontrol-Server (TCSB) in der Zentrale.
Verschiedene SIMATIC-Stationen sind in dem Beispiel über das Internet oder über Mobilfunk
an den Telecontrol-Server angeschlossen.
Bild 2-3
E-Mail / FTP
E-Mail senden
Im Telecontrol-Betrieb kann die RTU E-Mails bei projektierbaren Ereignissen, über
Programmbausteine oder über die Logging-Funktion versenden.
Im Anhang von E-Mails kann wahlweise das aktuelle Prozessabbild, der Diagnosepuffer oder
die aktuelle Log-Datei übertragen werden.
FTP-Dateitransfer
Die RTU kann über einen FTP-Baustein Dateien an einen im LAN oder Internet erreichbaren
FTP-Server übertragen. Die aktuelle Log-Datei, das gesamte Prozessabbild oder der
Diagnosepuffer können übertragen werden.
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Kommunikation der RTU und von S7-Stationen mit dem Telecontrol-Server
Vorgesehene Betriebsumgebung
2.4 Konfigurationsbeispiele
27
