Projektierung (WBM)
6.17 Variablen
6.17

Variablen

6.17.1 Übersicht
Übersicht
Tabelle
In der tabellarischen Übersicht sind alle Variablen als Symbol mit Kennzeichnungen
abgebildet. Durch Klicken auf ein Symbol gelangen Sie direkt in die WBM-Seite zur
Projektierung dieses Variablentyps.
Symbole von nicht projektierten Variablen sind grau, Symbole von projektierten Variablen
sind grün mit verschiedenen Angaben.

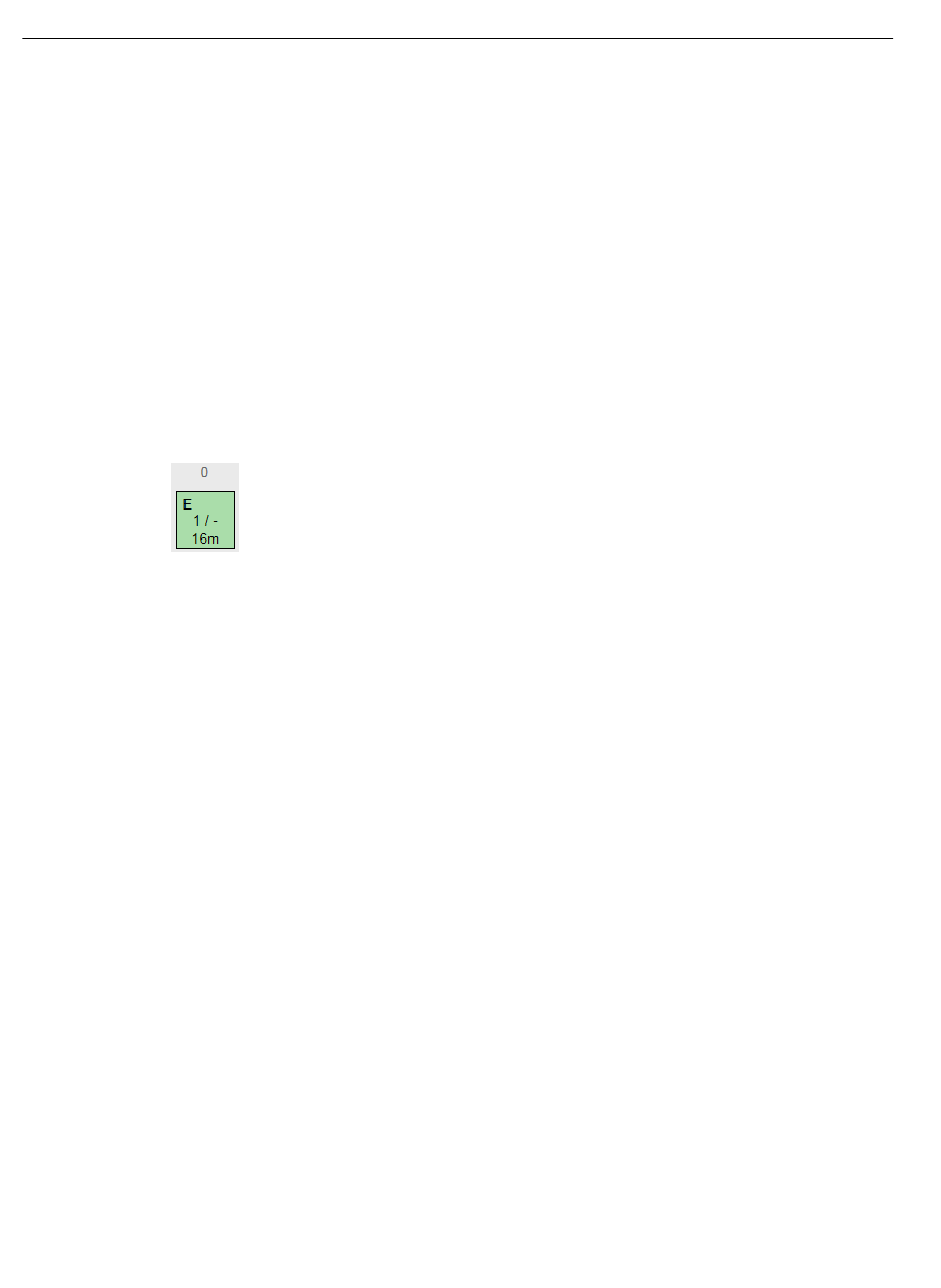

Bild 6-3
Die Angaben haben folgende Bedeutung:

• Kennzeichnung

– E = als Ereigniszähler projektiert (nur Digitaleingang 0 oder 1)
– C = als Verbrauchszähler projektiert (nur Digitaleingang 0 oder 1)
– L = Logging aktiviert
Im Beispiel (Abbildung): Projektiert als Ereigniszähler, Logging nicht aktiviert.
• x / y
Häufigkeit der Verwendung des Operanden im Anwenderprogramm:
– x = Verwendung als Eingang
– y = Verwendung als Ausgang
Im Beispiel (Abbildung): 1 mal verwendet als Eingang / nicht verwendbar als Ausgang
Unter anderem sehen Sie hier, wenn ein Operand überhaupt nicht im Programm verwendet
wird.
• Aktualisierungszyklus
Der individuell projektierte Aktualisierungszyklus als Produkt aus Basiszyklus und
Untersetzungsfaktor wird angezeigt.
Im Beispiel (Abbildung): 16 Minuten
Aktualisierungszyklus
• Basiszyklus
Rechts oben auf der WBM-Seite wird der Basis-Aktualisierungszyklus angezeigt.
170
Beispiel für das Symbol des Digitaleingangs 0
Ziffern zeigen die Häufigkeit der Verwendung an.
Das Minuszeichen bedeutet, dass keine Verwendung als Ausgang möglich ist.
