Das Register "Übersicht"

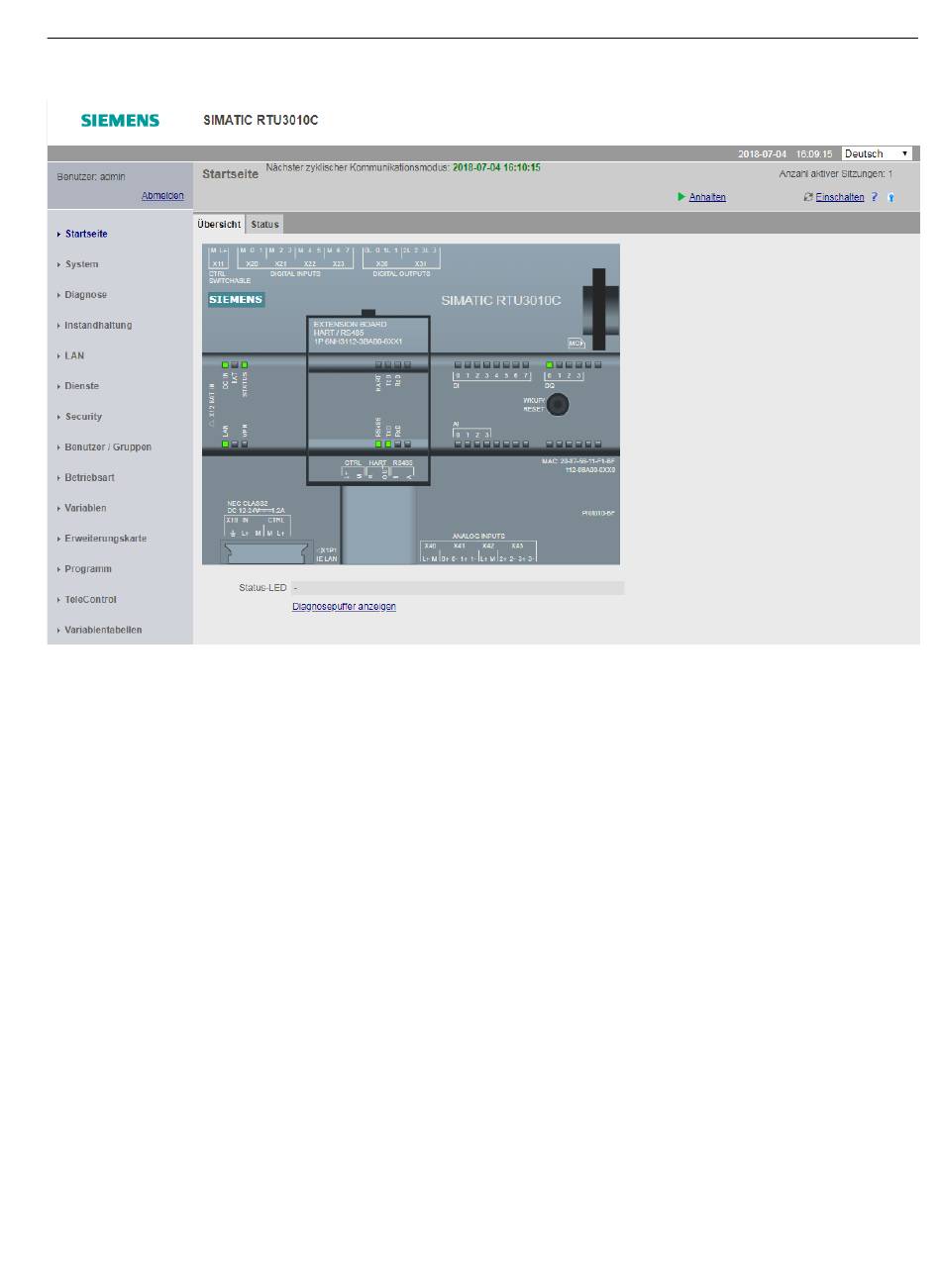

Das Register "Übersicht" zeigt ein Bild der RTU. Wenn Sie mit der in Betrieb genommenen RTU
verbunden sind, geben die im WBM dargestellten LED-Symbole den Originalzustand der LEDs
an der RTU wieder.
Bei aktivierter Erweiterungskarte wird diese ebenfalls angezeigt. Die LEDs der
Erweiterungskarte haben auf der Startseite die folgende Bedeutung:
• Bei aktiviertem HART bzw. Modbus blinkt die jeweilige HART- bzw. RS485-LED "TxD" grün,
wenn mindestens eine Variable projektiert ist und eingelesen wird.
• Bei aktiviertem HART bzw. Modbus blinkt die jeweilige HART- bzw. RS485-LED "RxD" versetzt
dazu grün, wenn die Kommunikation mit allen Geräten funktioniert. Tritt beim Lesen einer
Variablen ein Fehler auf, bleibt die LED aus.
• Wenn HART und Modbus aktiviert sind und bei HART ein Kommunikationsfehler auftritt,
blinken die LEDs "RxD" und "TxD" bei RS485 versetzt und bei HART blinkt nur die LED "TxD".
Status-LED
• Im Fehlerfall (LED "STATUS" leuchtet oder blinkt rot) wird in dieser Zeile ein Meldungstext
ausgegeben.
Diagnosepuffer anzeigen
• Über den Link können Sie direkt auf die Seite des Diagnosepuffers springen, um die
Diagnosemeldungen zu prüfen.
