8.4 Hinweis für Parameter
Abkürzungen in den Parametertabellen
• Folgende Wertebereiche werden mit der Abkürzung STATUS_COM zusammengefasst:
STATUS_COM_LAN, STATUS_COM_VPN_1, STATUS_COM_VPN_2, STATUS_COM_TC,
STATUS_COM_TC_REDU
• Folgende Variablentypen / Wertebreiche werden mit der Abkürzung STATUS_COUNTER
zusammengefasst:
STATUS_NEXT_COM_CYCLE, BAT_RES_CHARGE, STATUS_TIME_NOW
8.5 Bausteine für logische Funktionen
8.5.1

Logisches UND

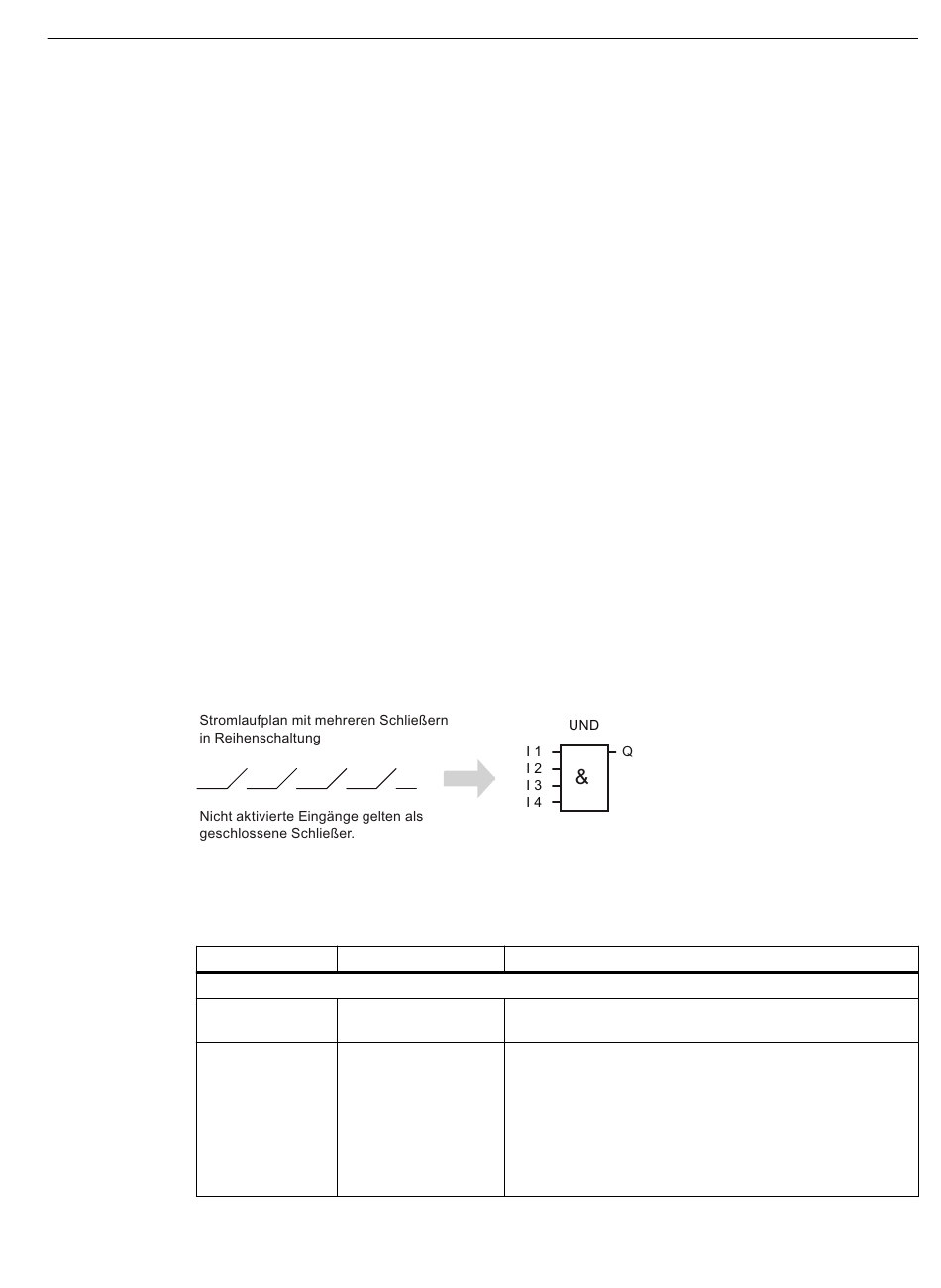

Funktion

Mindestens ein Eingang muss aktiviert werden, damit der Baustein bearbeitet wird.
Der Ausgang des Bausteins wird auf 1 gesetzt, wenn alle projektierten Eingänge gleichzeitig
auf 1 stehen.
Wenn ein oder mehrere aktivierte Eingänge auf 0 stehen, wird der Ausgang auf 0 gesetzt.
Parameter
Parameter
Eingangsparameter
En
Eingang 1 ... Ein‐
gang 4
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Wertebereich Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
Die Werte der Eingänge werden von der Bausteinfunktion
• Digitaler Eingang /
verarbeitet.
Ausgang / Merker
• Wahr / Falsch
• STATUS_COM
• STATUS_ERROR
• STATUS_RUN
Programmbausteine
8.5 Bausteine für logische Funktionen
