Siemens TeleControl RTU SIMATIC RTU3010C Betriebsanleitung Seite 78

Montage, Anschluss, Inbetriebnahme, Demontage
5.3 Anschließen

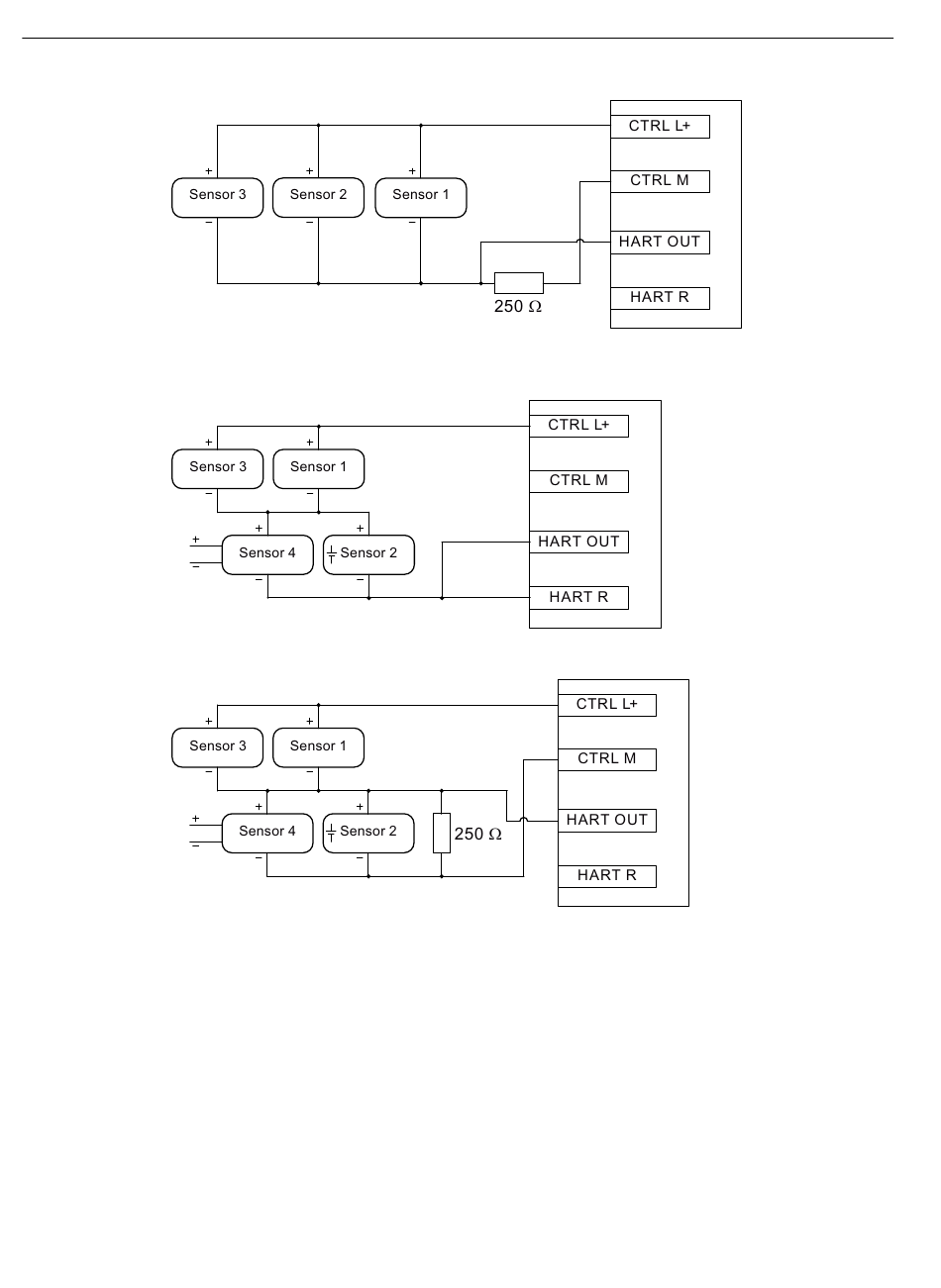

Bild 5-5
Bild 5-6
Bild 5-7
5.3.3 RTU anschließen
Beschreibung der Anschlüsse und technische Daten
Die Beschreibung der Anschlüsse und der anschließbaren Geräte finden Sie im
Kapitel Schnittstellen und Anschlüsse (Seite 52).
Angaben zu Klemmengrößen, maximalen Anzugsmomenten und technischen Details der
Anschlüsse finden Sie im Kapitel Technische Daten (Seite 351).
78
Anschluss von passiven Sensoren mit Versorgung über Erweiterungskarte und externem
Widerstand
Mischbetrieb von aktiven und passiven Sensoren mit internem Widerstand
Mischbetrieb von aktiven und passiven Sensoren mit externem Widerstand
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
