5.3 Anschließen

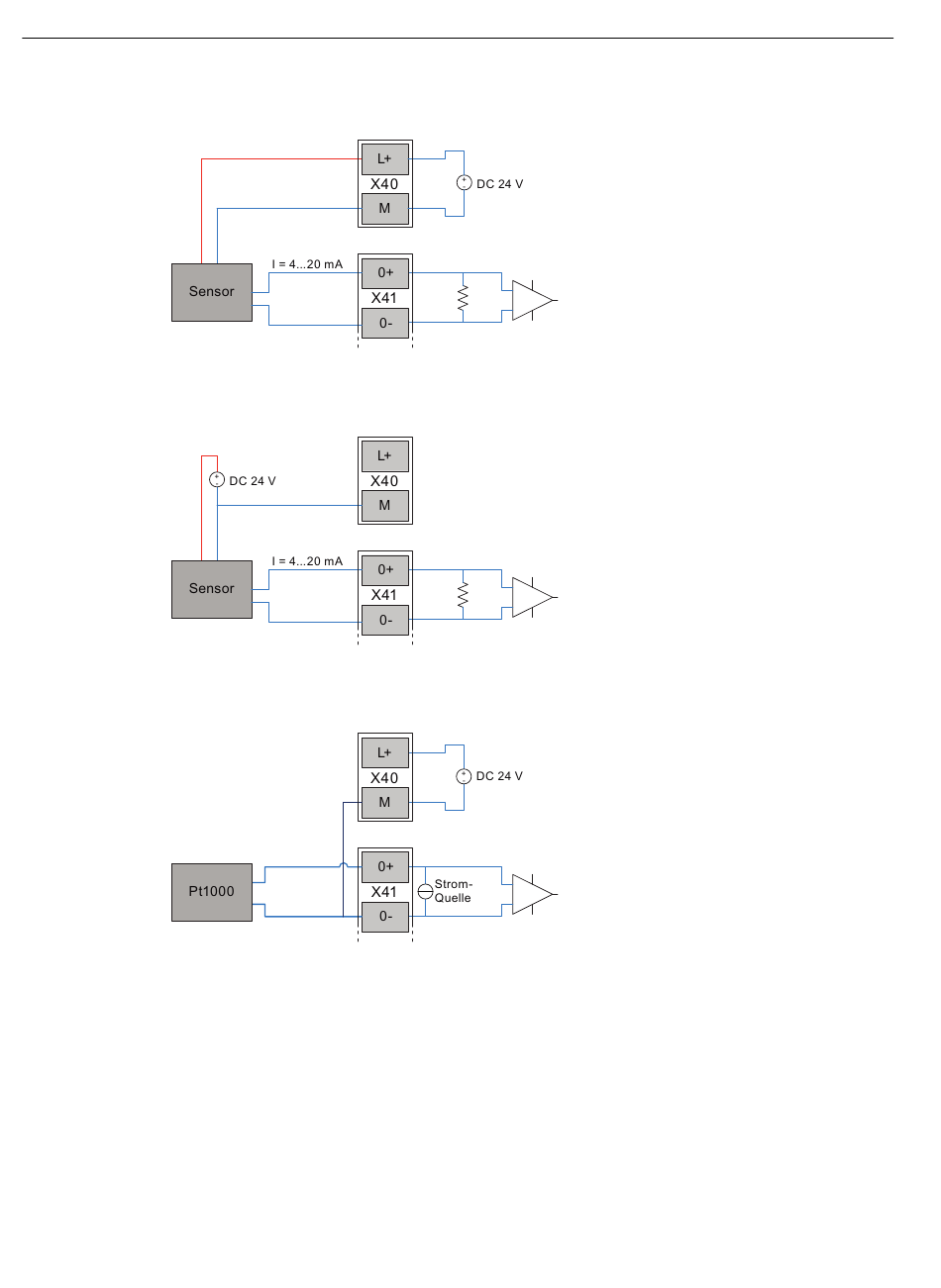

Anschluss eines 4-Leiter-Messumformers
Bild 5-14
Anschluss eines 4-Leiter-Messumformers mit externer Spannungsversorgung
Bild 5-15
Anschluss eines Temperatursensors
Bild 5-16
Anschließen des 12/24 V-Steuerausgangs X11 an Sensoren und Schalter
Schließen Sie die Spannungsversorgung für Sensoren und/oder Schalter an den Klemmenblock
X11 an.
• M Bezugspotenzial
• L+ Spannung DC 12/24 V
Dieser Anschluss ist nicht geeignet für die Versorgung von leistungsstarken Aktoren.
Beachten Sie die maximale Leistungsaufnahme im Kapitel Technische Daten (Seite 351).
82
Anschluss eines 4-Leiter-Messumformers
Anschluss eines 4-Leiter-Messumformers mit externer Spannungsversorgung
Anschluss eines Temperatursensors
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
