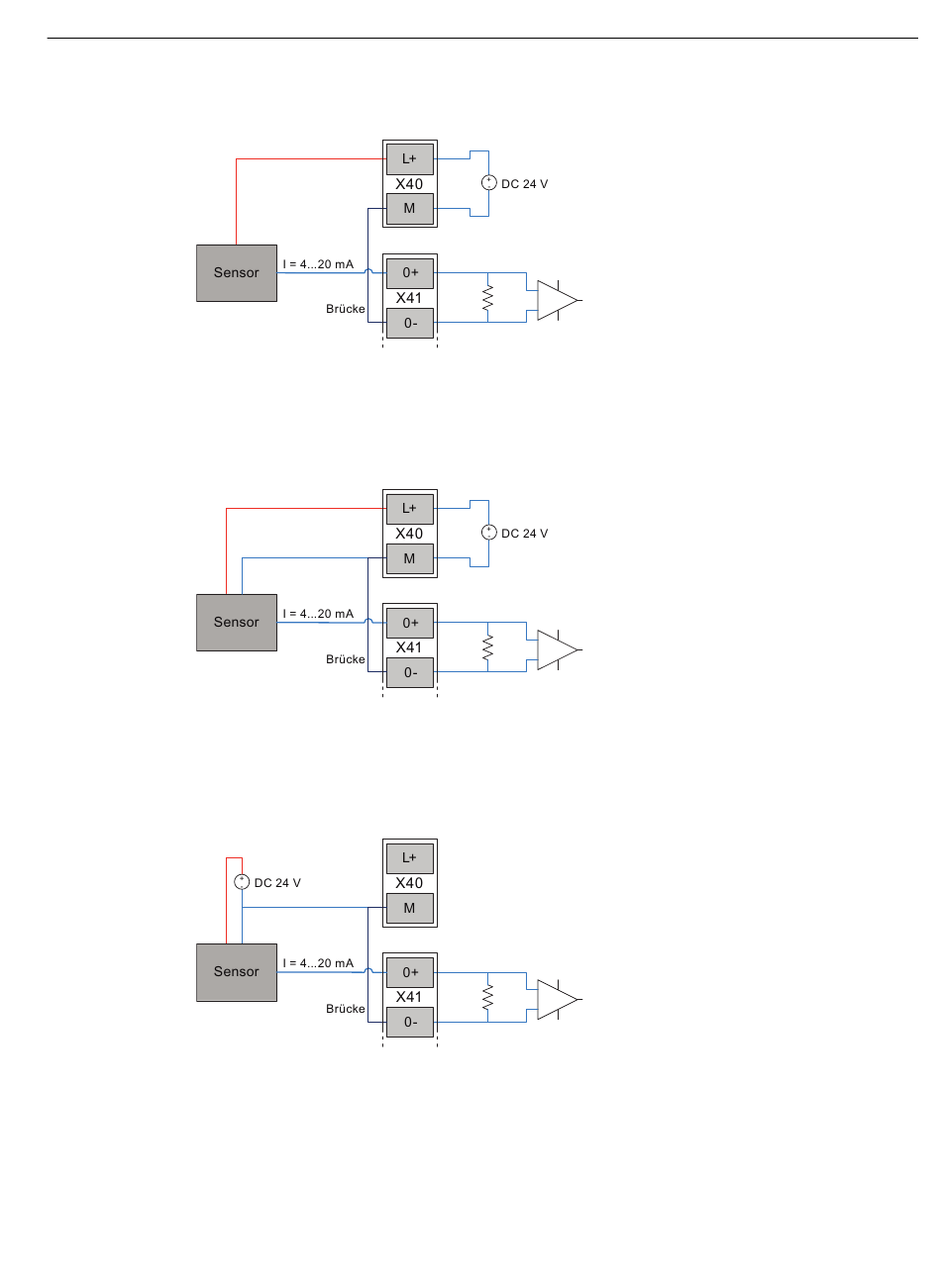

Anschluss eines 2-Leiter-Messumformers
Bild 5-11
Klemme "M" des Klemmenblocks X40 und Klemme "0-" des Klemmenblocks X41 müssen
gebrückt werden.
Anschluss eines 3-Leiter-Messumformers
Bild 5-12
Die Klemme "M" des Klemmenblocks X40 und die Klemme "0-" des Klemmenblocks X41
müssen gebrückt werden.
Anschluss eines 3-Leiter-Messumformers mit externer Spannungsversorgung
Bild 5-13
Die Klemme "M" des Klemmenblocks X40 und die Klemme "0-" des Klemmenblocks X41
müssen gebrückt werden.
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Anschluss eines 2-Leiter-Messumformers
Anschluss eines 3-Leiter-Messumformers
Anschluss eines 3-Leiter-Messumformers mit externer Spannungsversorgung
Montage, Anschluss, Inbetriebnahme, Demontage
5.3 Anschließen
