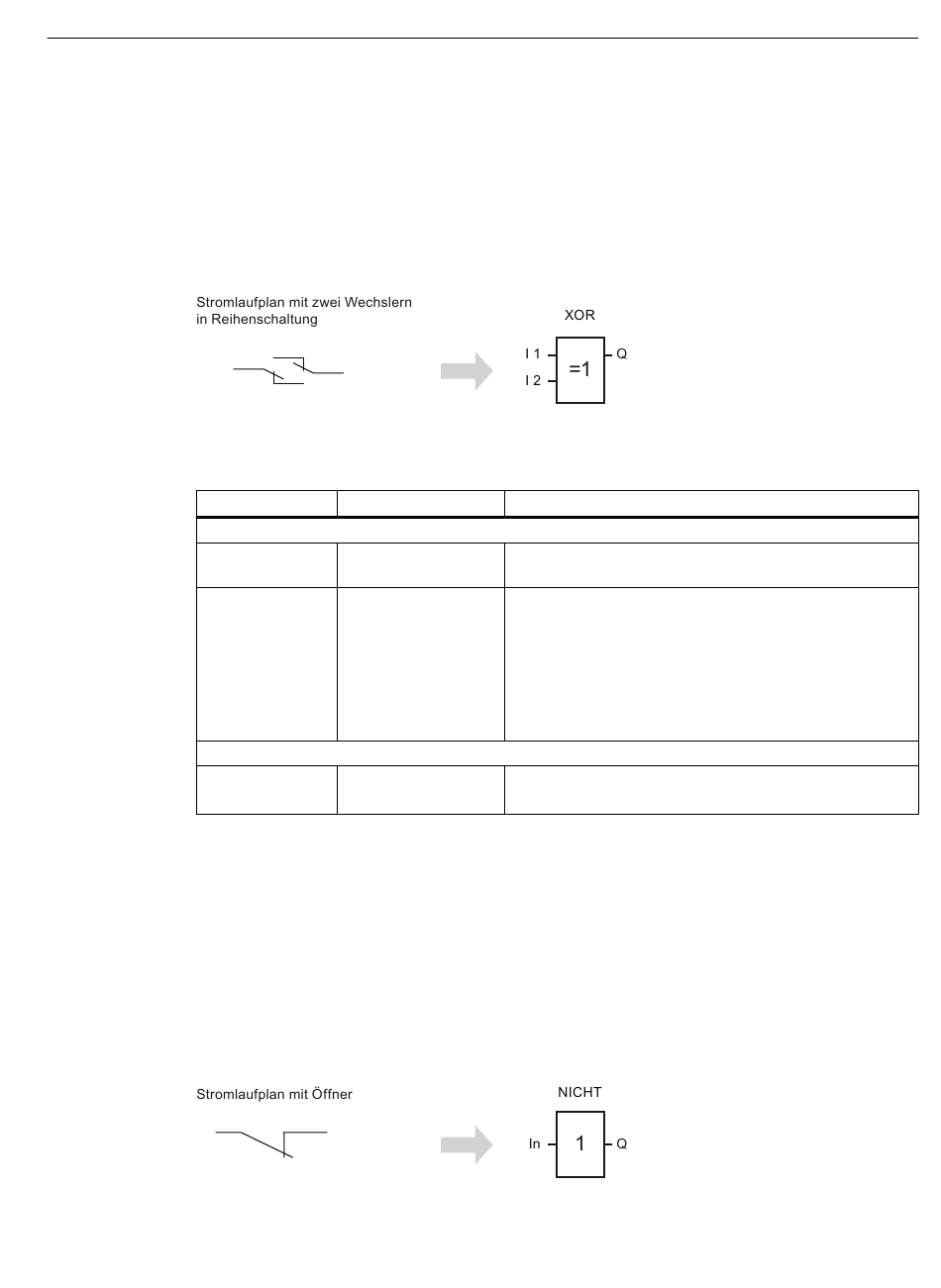

Exklusives ODER (XOR)

Funktion
Der Ausgang des Bausteins wird auf 1 gesetzt, wenn beide Eingänge unterschiedliche Werte
haben, das heißt, wenn genau einer der beiden Eingänge auf 1 steht.
Wenn beide Eingänge den gleichen Wert haben (0 oder 1), wird der Ausgang auf 0 gesetzt.
Parameter
Parameter
Eingangsparameter
En
Eingang 1 ... Ein‐
gang 2
Ausgangsparameter
Ausgang
8.5.4

Logisches NICHT

Funktion
Inverter: Der Baustein kehrt das Eingangssignal um.
Wenn der Eingang auf 0 steht, wird der Ausgang des Bausteins auf 1 gesetzt.
Wenn der Eingang auf 1 steht, wird der Ausgang auf 0 gesetzt.
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Wertebereich Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
Die Werte der Eingänge werden von der Bausteinfunktion
• Digitaler Eingang /
verarbeitet.
Ausgang / Merker
• Wahr / Falsch
• STATUS_COM
• STATUS_ERROR
• STATUS_RUN
Variable, in die der vom Baustein berechnete Wert ausge‐
• Digitaler Aus‐
geben wird.
gang / Merker
