8.11.4

Zeitrelais

Funktion
Der Baustein hat die Funktion eines Zeitrelais. Anwendungsbeispiel: Treppenlichtschalter
Tr
Q
T
a
T
T
!
T
!L

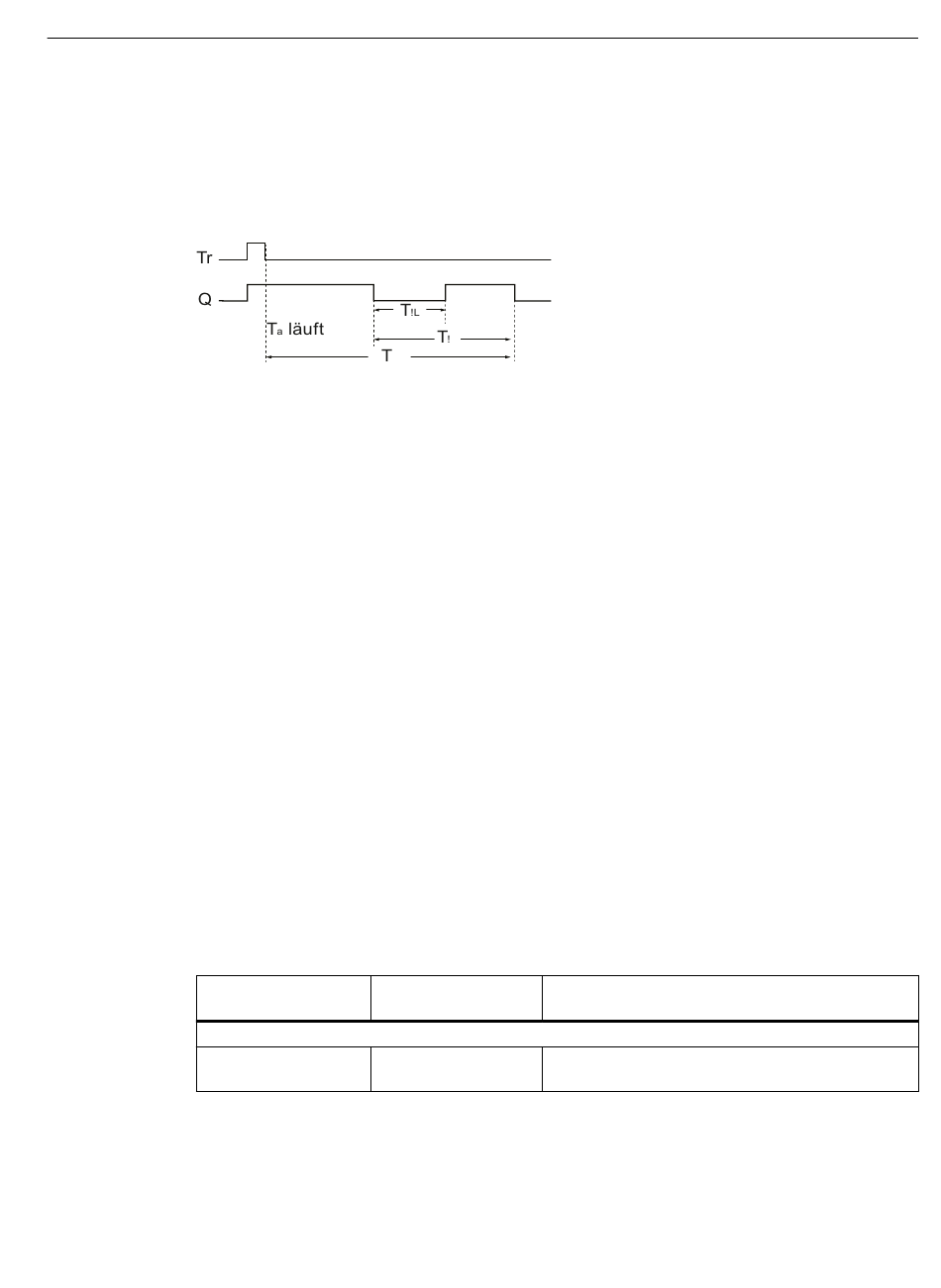

Bild 8-12
Über das Eingangssignal "Trigger" (0 → 1) wird die Bausteinbearbeitung flankengesteuert
gestartet und der Ausgang des Bausteins auf 1 gesetzt. Beim Übergang 1 → 0 des Triggers
(bspw. durch Loslassen eines Tasters) beginnt die "Ausschalt-Verzögerung" zu laufen.
Nach Ablauf der "Ausschalt-Verzögerung" wird der Ausgang zurückgesetzt.
Der Ausgang kann über das Signal "Rücksetzen" vor Ablauf der "Ausschalt-Verzögerung"
zurück auf 0 gesetzt werden.
Optional kann vor Ablauf der Ausschalt-Verzögerungszeit ein Warnsignal über den Parameter
"Vorwarnung" ausgegeben werden. Dieses kündigt das Ausschalten des Ausgangs an, indem
der Ausgang für die Dauer der "Unterbrechung" von 1 auf 0 zurückgesetzt wird.
Der Vorwarn-Zeitpunkt wird berechnet aus "Ausschalt-Verzögerung" minus "Vorwarnung"
(T - T
Zum Zeitpunkt der Vorwarnung wird der optionale Ausgang "Warnung" auf 1 gesetzt. Die
"Unterbrechung" hat keinen Einfluss auf den Ausgang "Warnung".
Parameter
Parameter
Eingangsparameter
En
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Trigger
Ausgang
Aktuelle Zeit
Ausschalt-Verzögerung
Vorwarnung
Unterbrechung
Schaltdiagramm
)
!
Variablentyp / Werte‐
bereich
8.11 Schalter und Relais-Bausteine
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete
Parameter (Seite 255).
Programmbausteine
