Siemens TeleControl RTU SIMATIC RTU3010C Betriebsanleitung Seite 77

Der HART-Multidrop-Bus muss mit einem 250 Ohm Widerstand gegen GND betrieben
werden. Hierzu können Sie entweder einen externen Widerstand benutzen oder Sie können
durch Anschluss an die Klemme "HART-R" den 250 Ohm Widerstand der Erweiterungskarte
nutzen.
Weitere Informationen erhalten Sie im Anwendungsleitfaden zum Arbeiten mit HART-
Netzwerken, siehe Literaturverzeichnis /9/ (Seite 401).

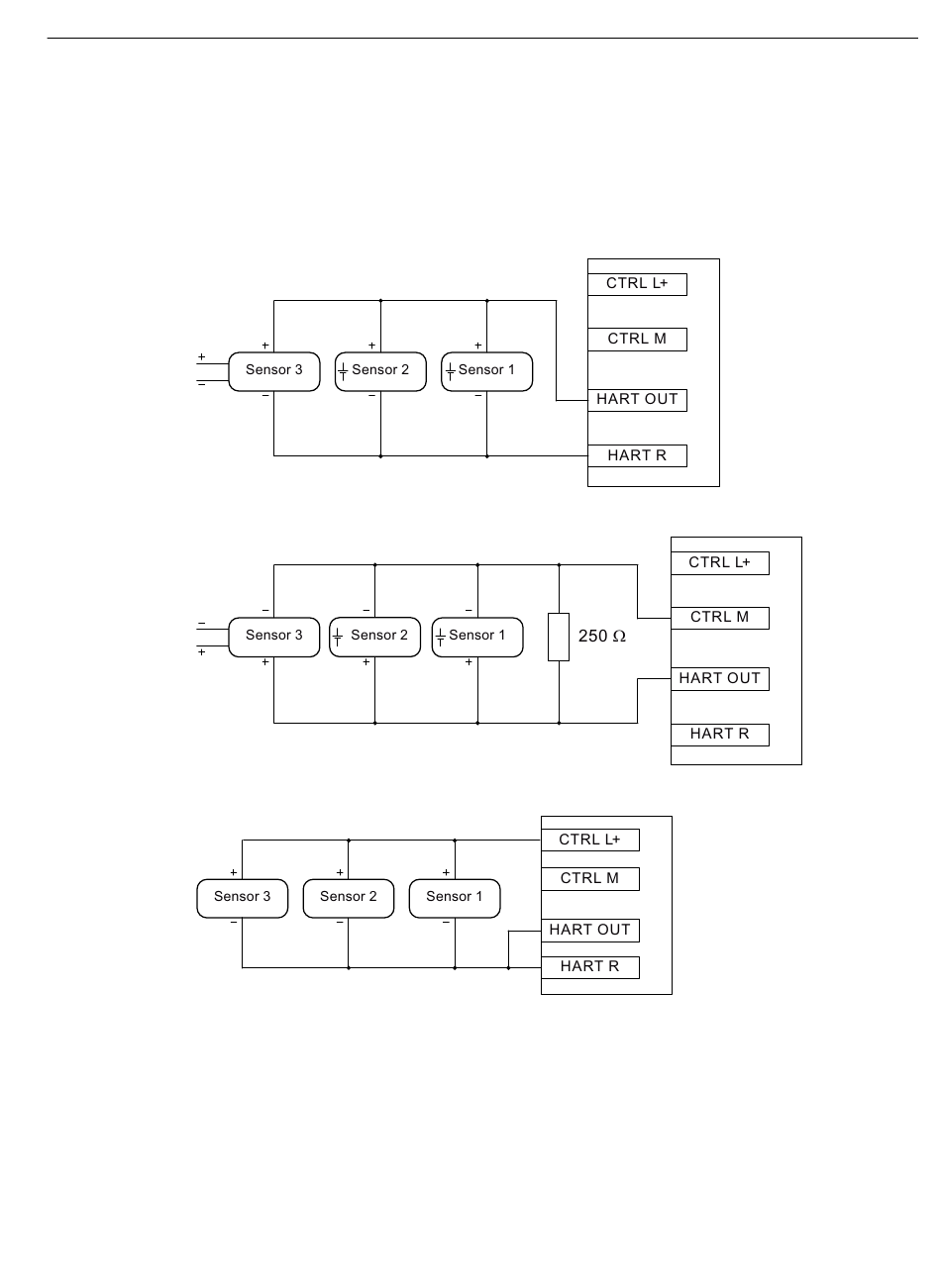

Bild 5-2
Bild 5-3
Bild 5-4
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Anschluss von aktiven Sensoren mit Eigenversorgung und internem Widerstand
Anschluss von aktiven Sensoren mit Eigenversorgung und externem Widerstand
Anschluss von passiven Sensoren mit Versorgung über Erweiterungskarte und internem
Widerstand
Montage, Anschluss, Inbetriebnahme, Demontage
5.3 Anschließen
77
