Vorgesehene Betriebsumgebung
2.4 Konfigurationsbeispiele

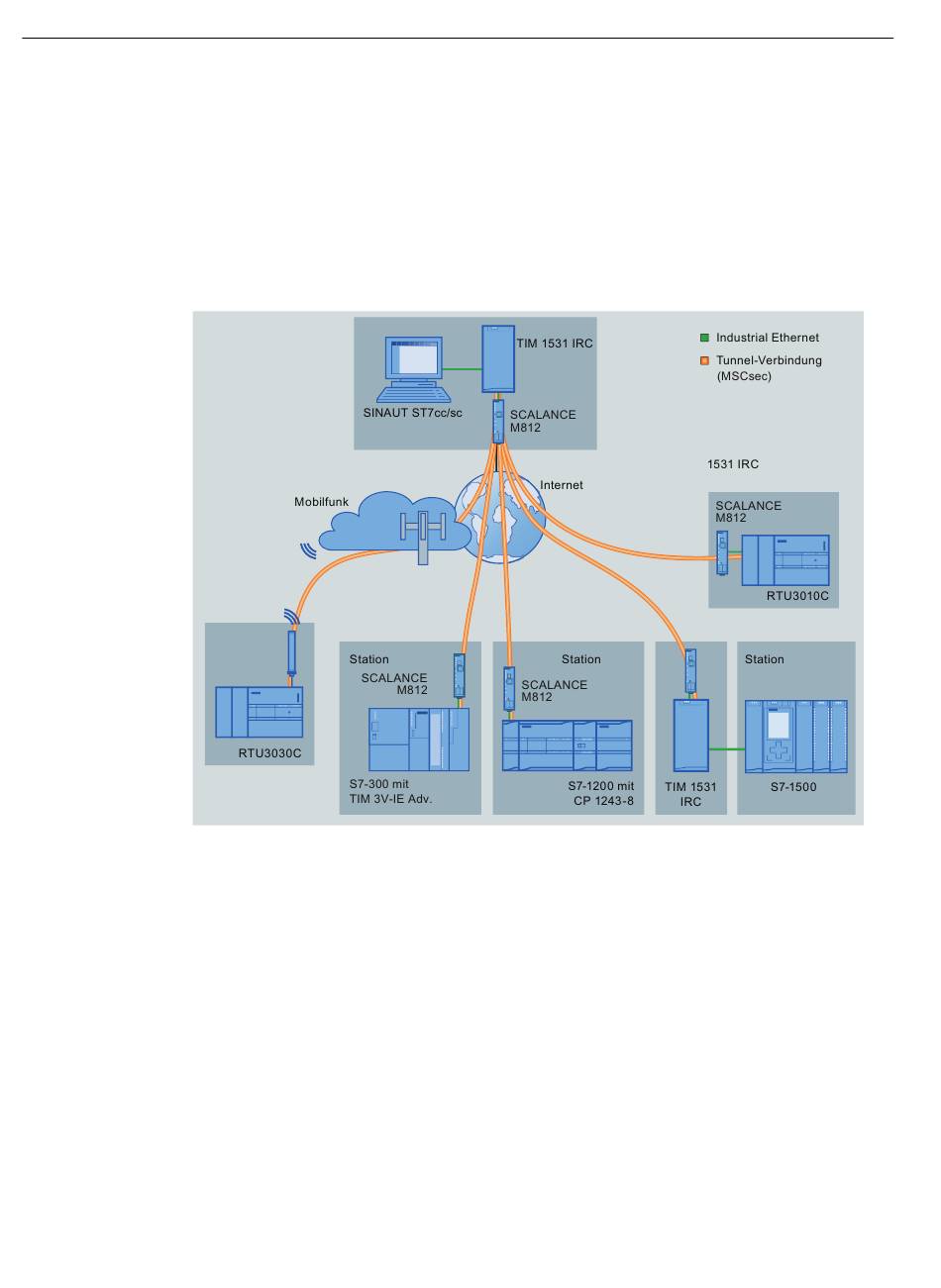

Telecontrol mit dem Protokoll "ST7"
Im folgenden Beispiel kommuniziert die RTU über das Fernwirkprotokoll SINAUT ST7. Zur
gesicherten Kommunikation verwendet die RTU das Transport-Protokoll "MSCsec".
Die Abbildung enthält zwei Verbindungsalternativen:
• RTU3010C mit Verbindung über das Internet
• RTU3030C mit Verbindung über Mobilfunk und Internet
Eine Verbindung über LAN oder nur über das Internet wäre auch möglich.
Bild 2-4
DNP3-Konfiguration
Im folgenden Beispiel finden Sie eine Konfiguration mit RTUs, die über LAN und über das Internet
mit dem Master kommunizieren.
Der Master ist in diesem Beispiel doppelt ausgeführt. Die beiden Geräte des DNP3-Masters
(Haupt- und Ersatz-Master) in der Zentrale werden von der RTU über eine DNP3-Adresse, aber
zwei unterschiedliche IP-Adressen adressiert.
Bei Nutzung des DNP3-Protokolls kann beispielsweise SIMATIC PCS 7 TeleControl oder
das System eines Drittanbieters als Master eingesetzt werden. Wenn Sie SIMATIC PCS 7
TeleControl als DNP3-Master verwenden, dann benötigen Sie den hierfür erforderlichen
DNP3-Treiber.
28
Kommunikation der RTU3010C und RTU3030C mit einer Zentrale-TIM
