Programmbausteine
8.2 Parametrierung der Bausteine
Invertieren von Ein- und Ausgängen
Die Werte von digitalen (binären) Eingängen und Ausgängen können Sie invertieren, indem Sie
auf das runde Symbol am Ein- bzw. Ausgang klicken. Das Symbol wird schwarz gefüllt, vgl.
Tabelle.
Beispiel:
• Ein nicht invertierter Digitaleingang wird mit dem Eingangssignal 1 verarbeitet.
• Ein invertierter Digitaleingang wird mit dem Eingangssignal 0 verarbeitet.
Im abgebildeten Baustein (siehe oben) ist der Eingangsparameter "Trigger" invertiert.

Eingabe von Dezimalzahlen

In allen Eingabefeldern von Parametern, in die gebrochene Dezimalzahlen eingegeben werden
können, werden die Dezimalstellen durch einen Punkt abgetrennt.

Dynamische Funktionsparameter

Bei folgenden Bausteinen können die Funktionsparameter des Bausteins über
Eingangsparameter dynamisch zur Laufzeit projektiert werden:
• Einschaltverzögerung
• Ausschaltverzögerung
• Ein-/Ausschaltverzögerung
• Speichernde Einschaltverzögerung
• Impulsgeber
• Wischrelais
• Zeitrelais
254

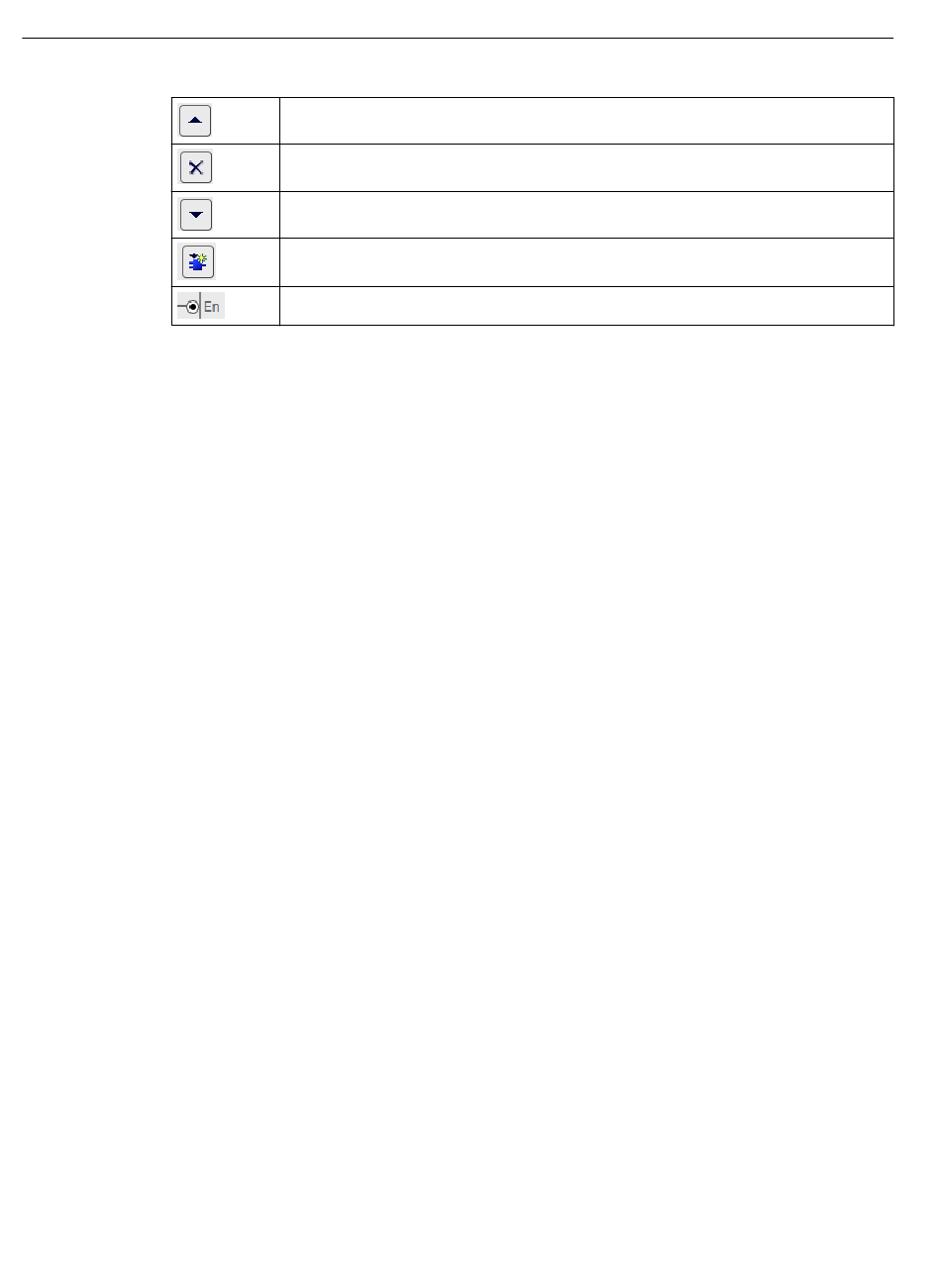

Verschiebt den selektierten Programmbaustein nach oben.
Löscht den selektierten Programmbaustein.
Verschiebt den selektierten Programmbaustein nach unten.
Legt unterhalb einen neuen Programmbaustein an.
Invertierter Ein-/Ausgang mit schwarz gefülltem Kontaktsymbol (hier Parameter "En")
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
