Siemens TeleControl RTU SIMATIC RTU3010C Betriebsanleitung Seite 267

Tr
Ton
Q

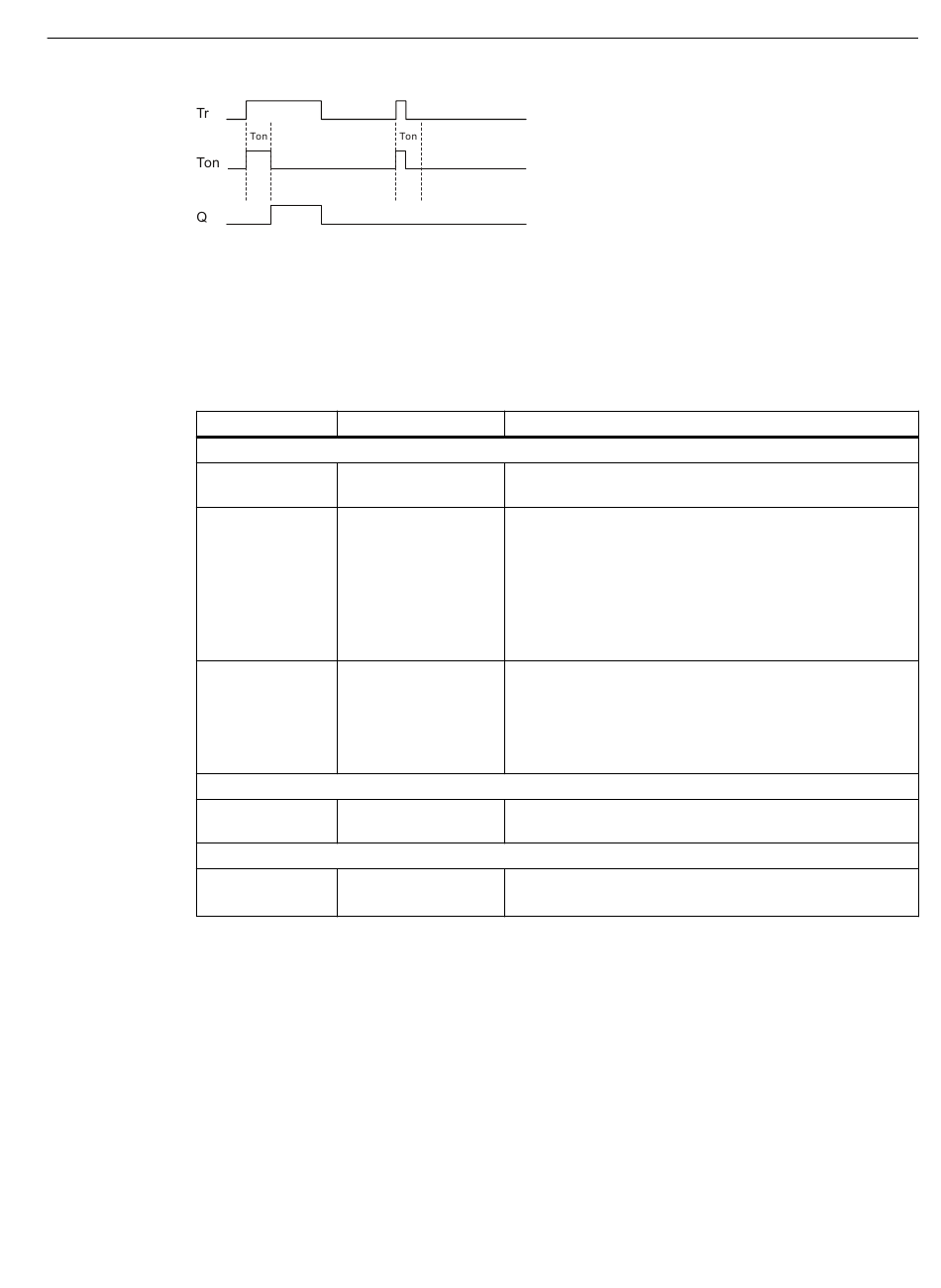

Bild 8-2
Parameter
Parameter
Eingangsparameter
En
Trigger
Einschaltverzöge‐
rung (ms)
Funktionsparameter
Einschaltverzöge‐
rung (ms)
Ausgangsparameter
Ausgang
8.7.2 Ausschaltverzögerung
Funktion
Beim Flankenwechsel 0 → 1 des Eingangs "Trigger" wird der Ausgang auf 1 gesetzt.
Beim Flankenwechsel 1 → 0 des Eingangs "Trigger" wird die projektierbare Zeit der
Ausschaltverzögerung gestartet. Während des Ablaufs der Verzögerungszeit bleibt der
Ausgang auf 1. Erst nach Ablauf der Verzögerungszeit wird der Ausgang wieder auf 0 gesetzt.
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Trigger
Einschaltverzögerung
Ausgang
Schaltdiagramm eines Bausteins "Einschaltverzögerung"
Wertebereich
• Wahr / Falsch
• Digitaler Eingang /
Ausgang / Merker
• STATUS_COM
• STATUS_ERROR
• STATUS_RUN
• Analoger Ein‐
gang / Merker
100 .. 999999999
• Digitaler Aus‐
gang / Merker
8.7 Bausteine für Zeitfunktionen
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
Beim Flankenwechsel 0 → 1 wird die Einschaltverzögerung
gestartet.
Beim Flankenwechsel 1 → 0 wird der Ausgang auf 0 zu‐
rückgesetzt.
In der Einstellung "Wahr" ist der Trigger immer aktiv.
In der Einstellung "Falsch" wird der Baustein nie bearbeitet.
Dynamische Verzögerungszeit in Millisekunden
Bei belegtem Signal wird der Eingangswert als Verzöge‐
rungszeit des Bausteins verwendet.
Bei der Voreinstellung "Signal nicht belegt" wird der pro‐
jektierte Funktionsparameter des Bausteins verwendet.
Verzögerungszeit in Millisekunden
Variable, in die der vom Baustein berechnete Wert ausge‐
geben wird.
Programmbausteine
267
