LEDs, Anschlüsse, Taster, Kartensteckplätze
4.1

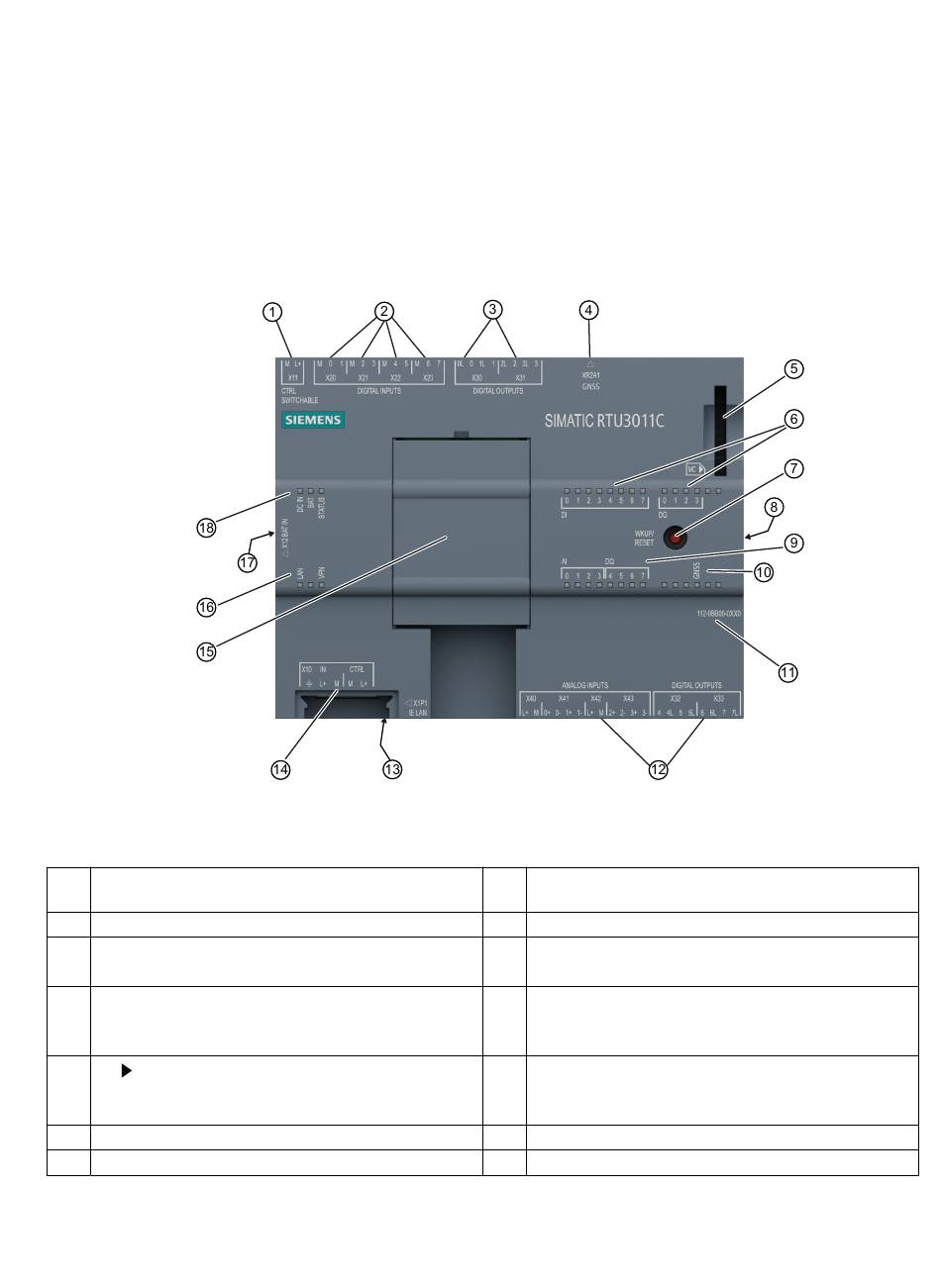

Geräteansicht
Bild 4-1
Tabelle 4-1
Bedeutung der Ziffernsymbole
①
X11: Steuerausgang zur Versorgung von Sensoren und
Aktoren
②
X20..X23: Klemmen für Digitaleingänge
③
X30..X31: Klemmen für Digitalausgänge
④
XR2A1 GPS: GPS-Buchse für Antennenanschluss
(RTU3011C)
GNSS LED (RTU3011C)
⑤
MC : Aufnahmeschacht für SD-Karte
⑥
DI / DQ: Status-LEDs für Digital-Eingänge/-Ausgänge
⑦
WKUP/RESET: Taster
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Lage der LEDs, Anschlüsse, Taster und Kartensteckplätze
⑩
GNSS: Status-LED für GPS-Position (RTU3011C)
⑪
MAC-Adresse
⑫
X40..X43: Klemmen für Analogeingänge
X32..X33: Klemmen für Digitalausgänge (RTU3011C)
⑬
X1P1: Ethernet-Schnittstelle RJ45 (Unterseite)
⑭
X10 IN: Eingang für externe Spannungsversorgung
X10 CTRL: Steuerausgang zur Versorgung von Sensoren
und Aktoren
⑮
Schacht für Erweiterungskarte
⑯
Verbindungsstatus-LED "LAN" ("VPN" ohne Funktion)
