Programmbausteine
8.8 Bausteine für Analogwertfunktionen
Die Funktion ergibt aus der Anordnung der beiden Funktionsparameter "Grenzwert 1" und
"Grenzwert 2":
• Grenzwert mit Hysterese
Grenzwert 1 ≥ Grenzwert 2
Der Grenzwert wird mit einer Hysterese versehen, um beispielsweise eine Pumpe zu steuern.
Zwei Anwendungen sind möglich:
– Grenzwert
– Grenzwert
• Fenster (Bereichsüberwachung)
Grenzwert 1 < Eingangssignal < Grenzwert 2
Ein Bereich des Analogwerts (Fenster) zwischen "Grenzwert 1" und "Grenzwert 2" wird
überwacht.
– Ausgang = 1, wenn Eingangssignal innerhalb des Fensters.
– Ausgang = 0, wenn Eingangssignal innerhalb des Fensters.
Parameter
Parameter
Eingangsparameter
En
286
mit negativer Hysterese
Hoch
Wenn das Eingangssignal "Grenzwert 1" überschreitet, wird der Ausgang auf 1 gesetzt.
Erst wenn das Eingangssignal "Grenzwert 2" unterschreitet, wird der Ausgang zurück auf
0 gesetzt.

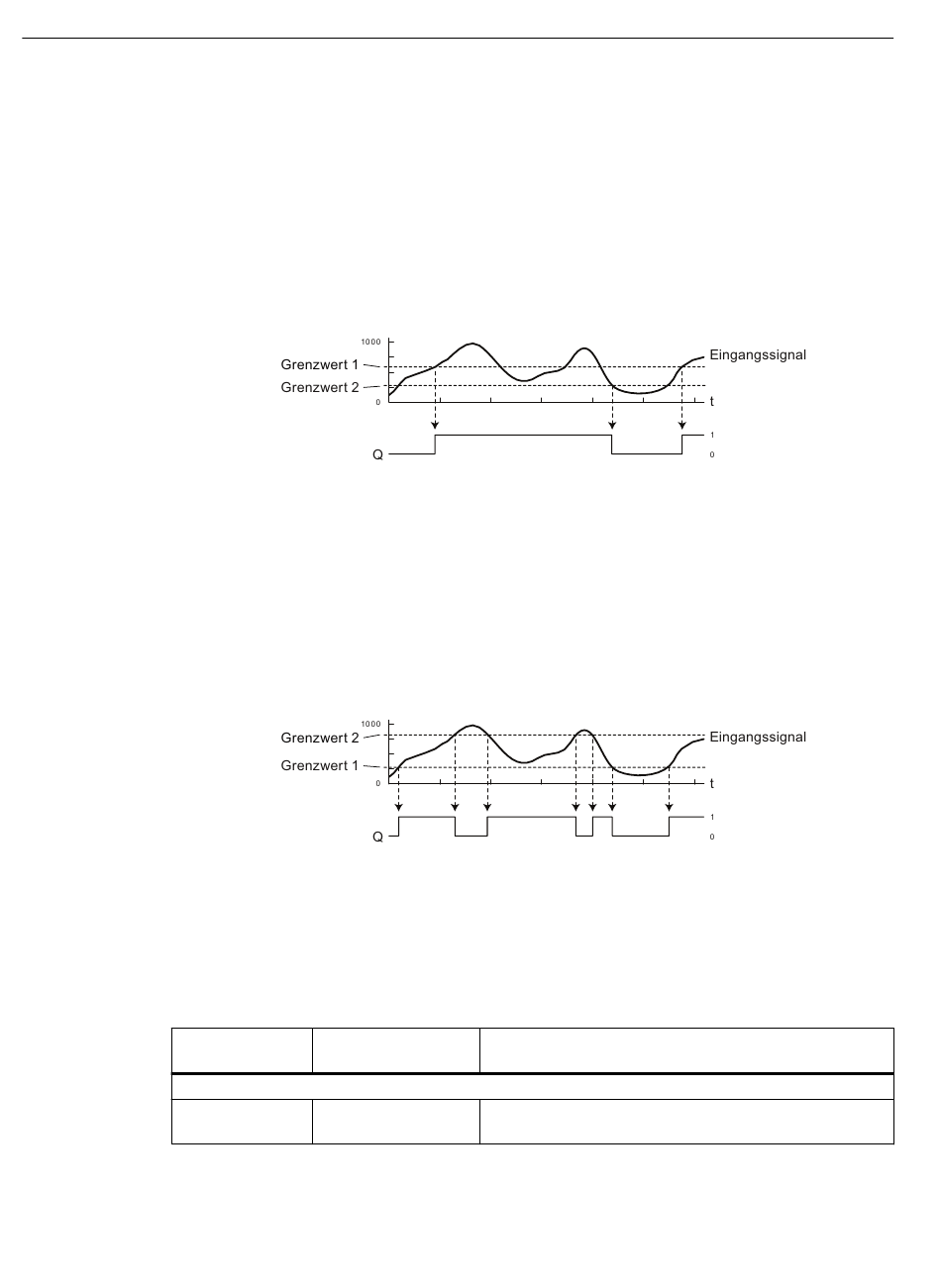

Bild 8-5 Schaltdiagramm eines Beispiels für Grenzwert
mit positiver Hysterese
Tief
Sie können das Eingangssignal auf einen Grenzwert
überwachen, Ausgangssignal über das schwarze Kontaktsymbol invertieren.
Zum Invertieren siehe Kapitel Parametrierung der Bausteine (Seite 253).
Bild 8-6 Schaltdiagramm eines Beispiels für die Fensterfunktion
Für diese Funktionsweise müssen Sie den "Ausgang" über das schwarze Kontaktsymbol
invertieren.
Variablentyp / Werte‐
bereich
mit negativer Hysterese
Hoch
mit positiver Hysterese
Tief
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
