Siemens TeleControl RTU SIMATIC RTU3010C Betriebsanleitung Seite 268

Programmbausteine

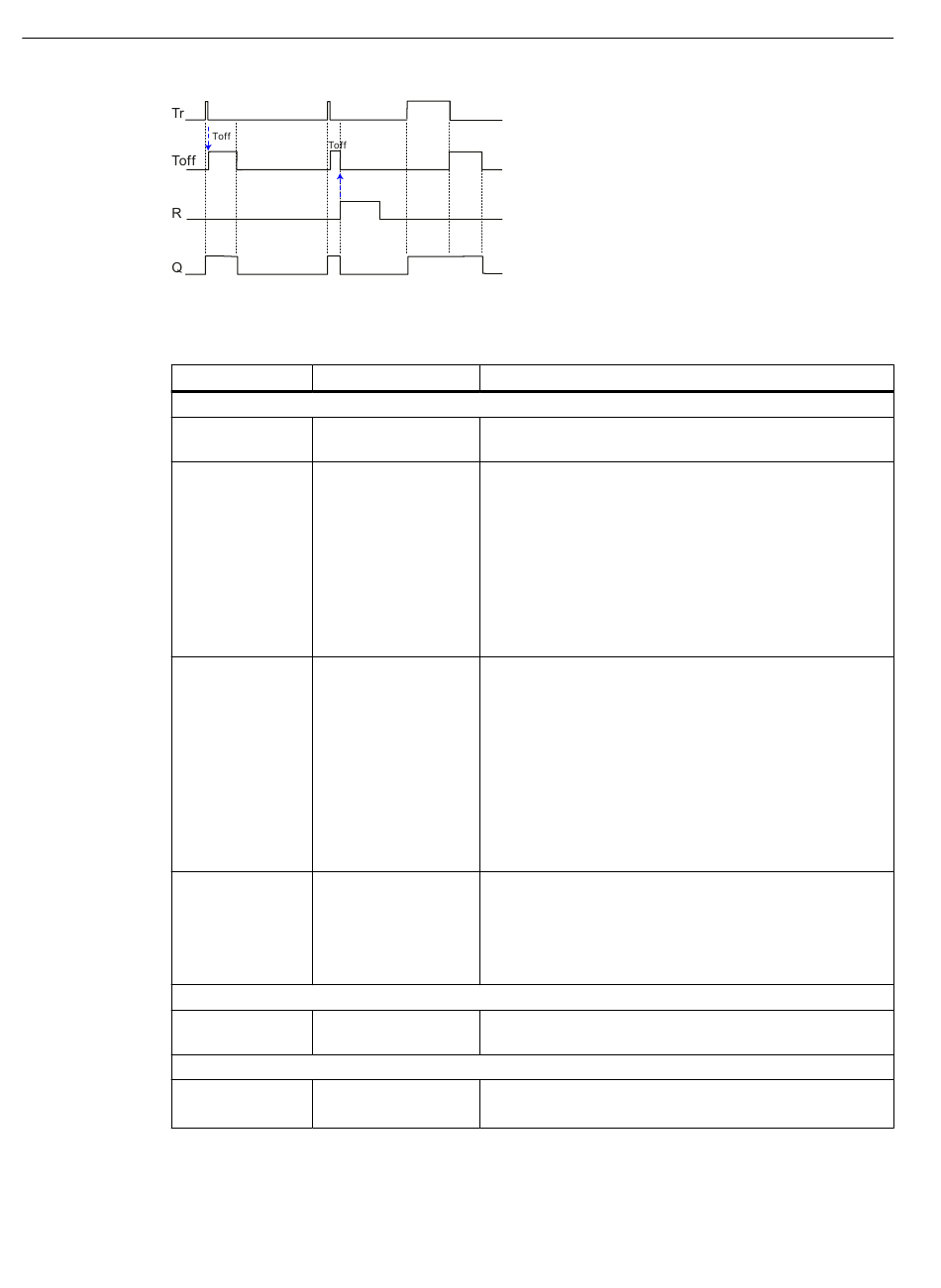

8.7 Bausteine für Zeitfunktionen
Parameter
Parameter
Eingangsparameter
En
Trigger
Rücksetzen
Ausschaltverzöge‐
rung (ms)
Funktionsparameter
Ausschaltverzöge‐
rung (ms)
Ausgangsparameter
Ausgang
268
Wertebereich Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
Beim Flankenwechsel 0 → 1 wird der Ausgang auf 1 ge‐
• Wahr / Falsch
setzt.
• Digitaler Eingang /
Beim Flankenwechsel 1 → 0 des Eingangs "Trigger" wird die
Ausgang / Merker
projektierbare Zeit der Ausschaltverzögerung gestartet.
• STATUS_COM
Während des Ablaufs der Verzögerungszeit bleibt der Aus‐
• STATUS_ERROR
gang auf 1. Nach Ablauf der Ausschaltverzögerung wird
der Ausgang wieder auf 0 gesetzt.
In der Einstellung "Wahr" ist der Trigger immer aktiv.
In der Einstellung "Falsch" wird der Baustein nie bearbeitet.
Beim Flankenwechsel 0 → 1 wird die Ausschaltverzöge‐
• Wahr / Falsch
rung gestartet und der Ausgang auf 0 gesetzt. Solange
• Digitaler Eingang /
"Rücksetzen" auf 1 steht, wird der Wert von "Trigger" igno‐
Ausgang / Merker
riert.
• STATUS_COM
Beim Flankenwechsel 1 → 0 kann der Baustein wieder be‐
• STATUS_ERROR
arbeitet werden.
In der Einstellung "Wahr" ist der Eingang immer aktiv und
• STATUS_RUN
der Baustein faktisch abgeschaltet.
In der Einstellung "Falsch" wird die Ausschaltverzögerung
nie zurückgesetzt.
Dynamische Verzögerungszeit in Millisekunden
• Analoger Ein‐
gang / Merker
Bei belegtem Signal wird der Eingangswert als Verzöge‐
rungszeit des Bausteins verwendet.
Bei der Voreinstellung "Signal nicht belegt" wird der pro‐
jektierte Funktionsparameter des Bausteins verwendet.
100 .. 999999999 Verzögerungszeit in Millisekunden
Variable, in die der vom Baustein berechnete Wert ausge‐
• Digitaler Aus‐
geben wird.
gang / Merker
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
