8.7.3 Ein-/Ausschaltverzögerung
Funktion
Beim Flankenwechsel 0 → 1 des Eingangs "Trigger" wird die projektierbare Zeit der
Einschaltverzögerung gestartet. Nach Ablauf der Einschaltverzögerung wird der Ausgang auf 1
gesetzt. Wenn "Trigger" vor Ablauf der Einschaltverzögerung wieder nach 0 wechselt, dann wird
die Verzögerungszeit angehalten und der Ausgang bleibt auf 0.
Beim Flankenwechsel 1 → 0 des Eingangs "Trigger" wird die projektierbare Zeit der
Ausschaltverzögerung gestartet. Nach Ablauf der Ausschaltverzögerung wird der Ausgang
auf 0 gesetzt. Wenn "Trigger" vor Ablauf der Ausschaltverzögerung wieder nach 1 wechselt,
dann wird der Ausgang auf 0 gesetzt. Gleichzeitig wird der Ablauf der Einschaltverzögerung
neu gestartet und die Ausschaltverzögerung wird angehalten.
Beim Flankenwechsel 0 → 1 des Eingangs "Rücksetzen" wird die Ein-/Ausschaltverzögerung
unterdrückt und der Ausgang bleibt auf 0.
Tr
Ton
Toff
R
Q

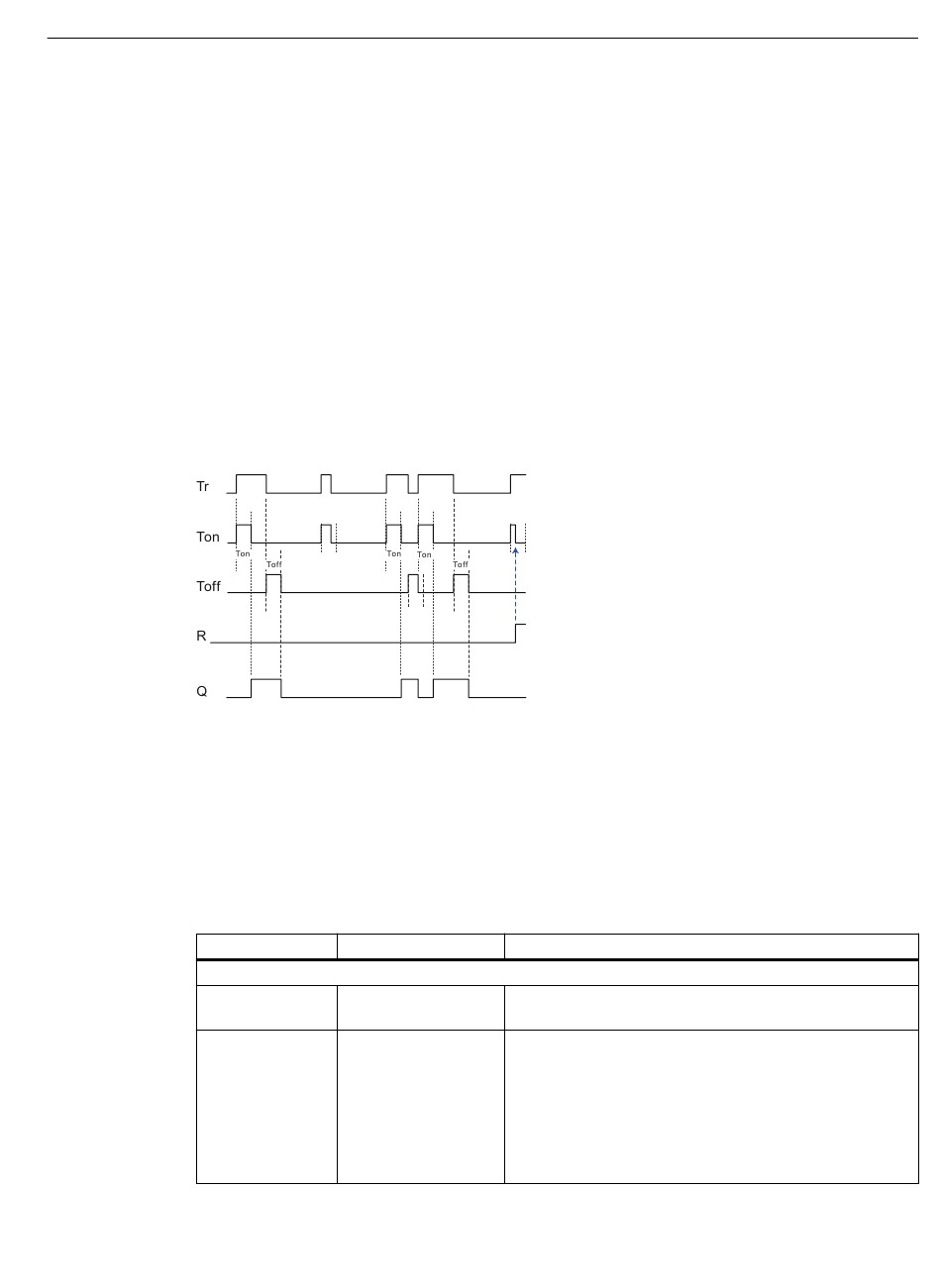

Bild 8-3
Parameter
Parameter
Eingangsparameter
En
Trigger
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
Trigger
Einschaltverzögerung
Ausschaltverzögerung
Rücksetzen
Ausgang
Schaltdiagramm eines Bausteins "Ein-/Ausschaltverzögerung"
Wertebereich
• Wahr / Falsch
• Digitaler Eingang /
Ausgang / Merker
• STATUS_COM
• STATUS_ERROR
• STATUS_RUN
8.7 Bausteine für Zeitfunktionen
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
Beim Flankenwechsel 0 → 1 wird die Einschaltverzögerung
gestartet.
Beim Flankenwechsel 1 → 0 wird die Ausschaltverzöge‐
rung gestartet.
In der Einstellung "Wahr" ist der Trigger immer aktiv.
In der Einstellung "Falsch" wird der Baustein nie bearbeitet.
