Logging-Betrieb - Siemens Telecontrol Rtu Simatic Rtu3010C Betriebsanleitung

Vorgesehene Betriebsumgebung
2.4 Konfigurationsbeispiele

Logging-Betrieb

Bei Einsatz ohne Kommunikationspartner läuft die RTU in der Betriebsart "Logging". Sie wickelt
autark ihre Steuerungs- und Verarbeitungs-Funktionen ab, aktualisiert ihre Eingänge und
speichert die Daten auf die SD-Karte. Zu Weiterverarbeitungszwecken oder zur Archivierung
müssen die Daten von der SD-Karte manuell ausgelesen werden.

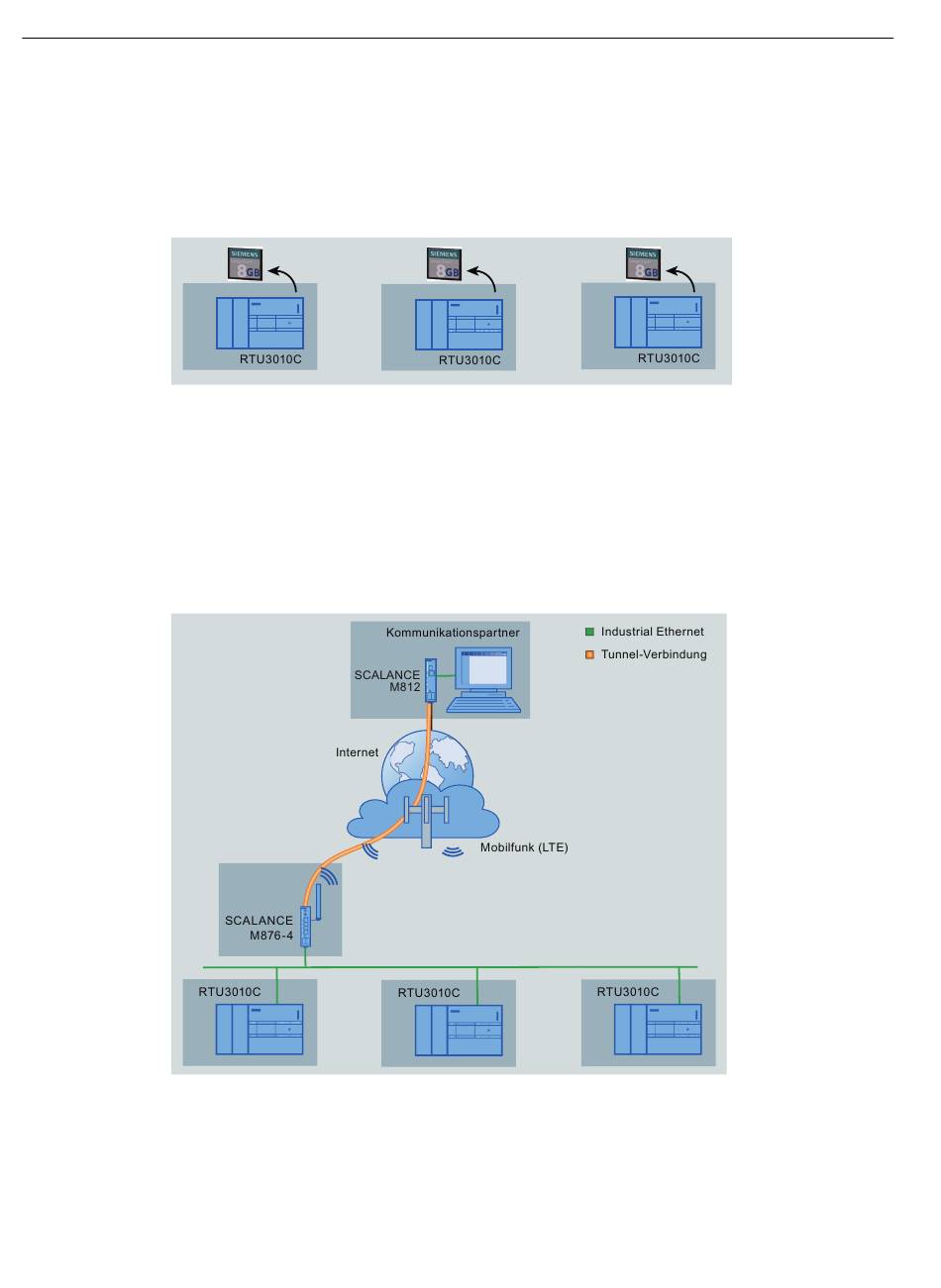

Bild 2-1
Telecontrol über Mobilfunk (LTE)
Wenn Sie Außenstationen betreiben, die Sie über Mobilfunk mit dem Mobilfunkstandard LTE
(4G) an einen Kommunikationspartner anbinden möchten, dann können Sie Außenstationen
mit RTUs über einen geeigneten Router anbinden, beispielsweise über einen SCALANCE
M876‑4. Die nachfolgende Beispielkonfiguration zeigt die RTUs in der Betriebsart "TeleControl",
unabhängig vom verwendeten Fernwirkprotokoll.
Bild 2-2
26
RTU in der Betriebsart "Logging"
Anbindung von RTUs über einen gemeinsamen Mobilfunk-Router (4G) an eine Zentrale
SIMATIC RTU3010C/RTU3011C
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
