Programmbausteine
8.9 Zähler- und Mengenberechnungs-Bausteine
Parameter
Volumen
Fehler

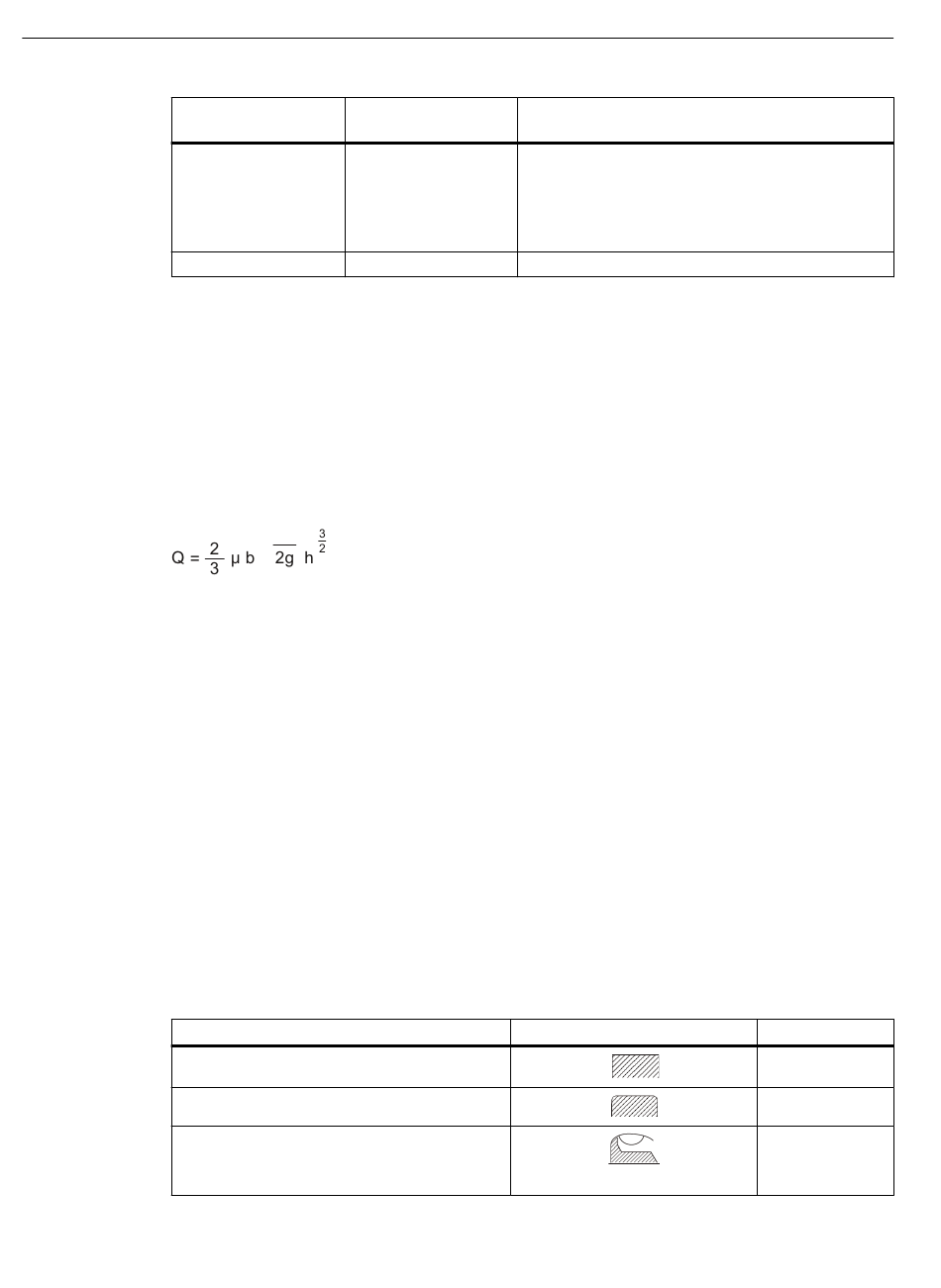

8.9.6 Überfallberechnung Rechteckwehr
Funktion
Der Baustein berechnet die überfallende Wassermenge (Volumenstrom) an einem
Überlaufwehr in Rechteckform in Abhängigkeit der gemessenen Überfallhöhe nach der Formel
von Poleni (vgl. DIN 19557).
Q
μ
b
g
h
Bild 8-8
Die Formel gilt nur für den vollkommenen Überfall ohne Einfluss von Unterwasser auf die
Abflussmenge (Rückstau).
Die Formel enthält keinen Abminderungsbeiwert, welcher weitere Einflüsse durch
Zulaufgeschwindigkeit, Anströmform und Richtung oder bauliche Besonderheiten
berücksichtigt. Beachten Sie, dass sich durch derartige Einflüsse deutliche Abweichungen
des berechneten Ergebnisses vom tatsächlichen Abfluss ergeben können.
Der Überfallbeiwert μ ist der Korrekturwert für die Abweichungen zwischen tatsächlichem
und berechnetem Abfluss. Für Rechteckwehre werden folgende Werte in Abhängigkeit der
Form der Wehrkrone angegeben:
Tabelle 8-3
Kronenform
Breit, scharfkantig
Breit, abgerundete Kanten
Vollständig abgerundeter breiter Überfall
Umgelegte Stauklappe bei abgerundeten Kan‐
ten des Wehrkörpers
310
Variablentyp / Werte‐
bereich
Analoger Merker pro‐
jektiert als Gleitpunkt‐
zahl:
±3.402823e-38 ..
±3.402823e+38
True / False
√
Überfallmenge [m /s]
3
Überfallbeiwert (dimensionslos ohne Einbeziehung von g)
Breite des Zuflusses [m]
Erdbeschleunigung [m/s ]
2
Überfallhöhe (Wasserspiegelhöhe im Oberwasser - Wehrhöhe) [m]
Formel von Poleni zur Abflussberechnung an Rechteckwehren
Überfallbeiwert μ für waagerechte Rechteckwehre *
Beschreibung
Variable, in die das vom Baustein aufsummierte Vo‐
lumen ausgegeben wird.
Die Volumeneinheit am Eingang entspricht der Volu‐
meneinheit am Ausgang.
Über- oder Unterlauf aufgetreten.
Abbildung
Betriebsanleitung, 08/2024, C79000-G8900-C480-09
μ
0,49 .. 0,51
0,50 .. 0,55
0,65 .. 0,73
SIMATIC RTU3010C/RTU3011C
