Programmbausteine
8.5 Bausteine für logische Funktionen
Parameter
Ausgangsparameter
Ausgang
8.5.2

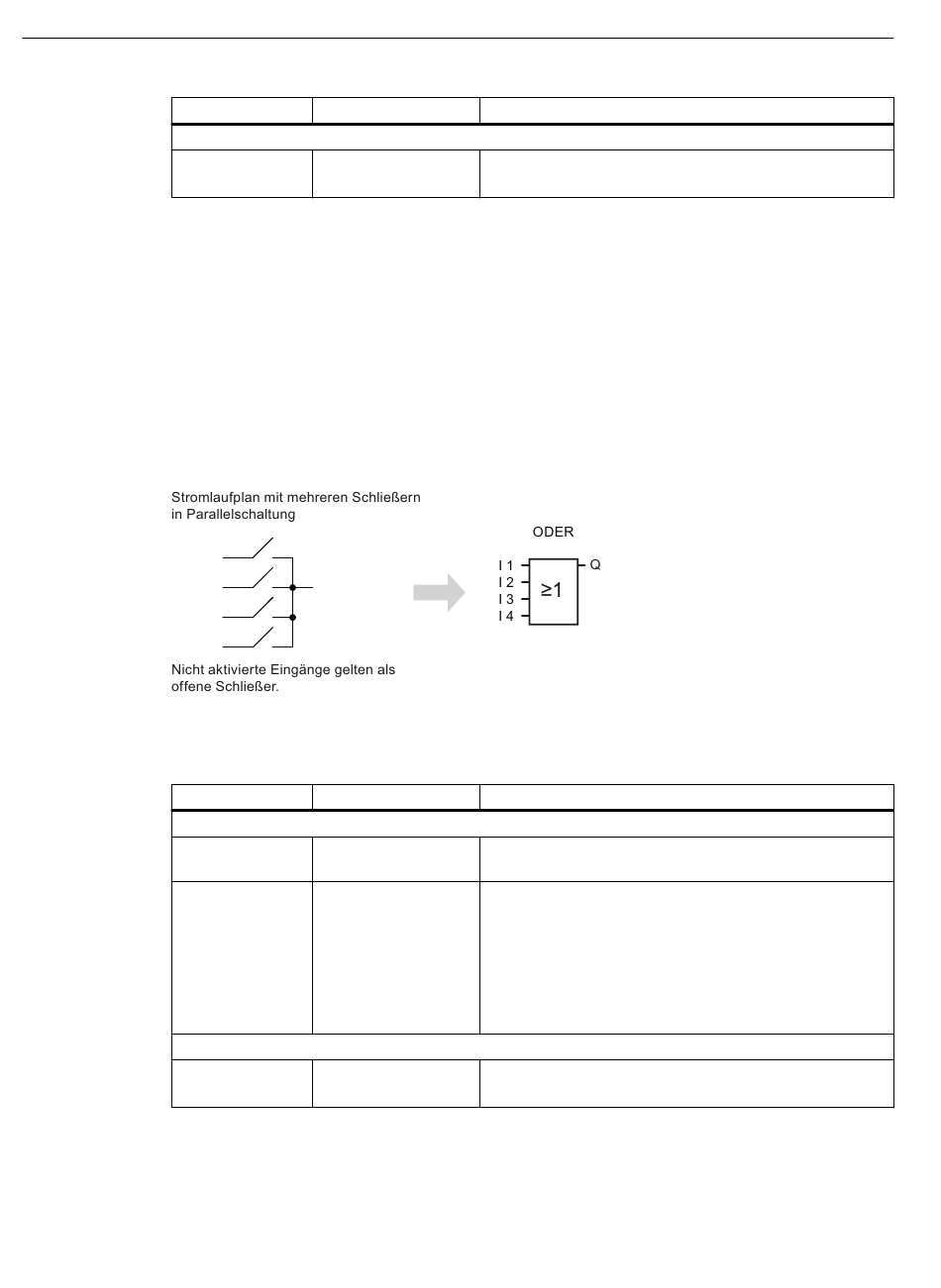

Logisches ODER

Funktion
Mindestens ein Eingang muss aktiviert werden, damit der Baustein bearbeitet wird.
Der Ausgang des Bausteins wird auf 1 gesetzt, wenn mindestens ein projektierter Eingang
auf 1 steht.
Wenn kein Eingang auf 1 steht, wird der Ausgang auf 0 gesetzt.
Parameter
Parameter
Eingangsparameter
En
Eingang 1 ... Ein‐
gang 4
Ausgangsparameter
Ausgang
260
Wertebereich Beschreibung
Variable, in die der vom Baustein berechnete Wert ausge‐
• Digitaler Aus‐
geben wird.
gang / Merker
Wertebereich Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 255).
Die Werte der Eingänge werden von der Bausteinfunktion
• Digitaler Eingang /
verarbeitet.
Ausgang / Merker
• Wahr / Falsch
• STATUS_COM
• STATUS_ERROR
• STATUS_RUN
Variable, in die der vom Baustein berechnete Wert ausge‐
• Digitaler Aus‐
geben wird.
gang / Merker
