Kabeldurchführung - Brompton P Line Bedienungsanleitung

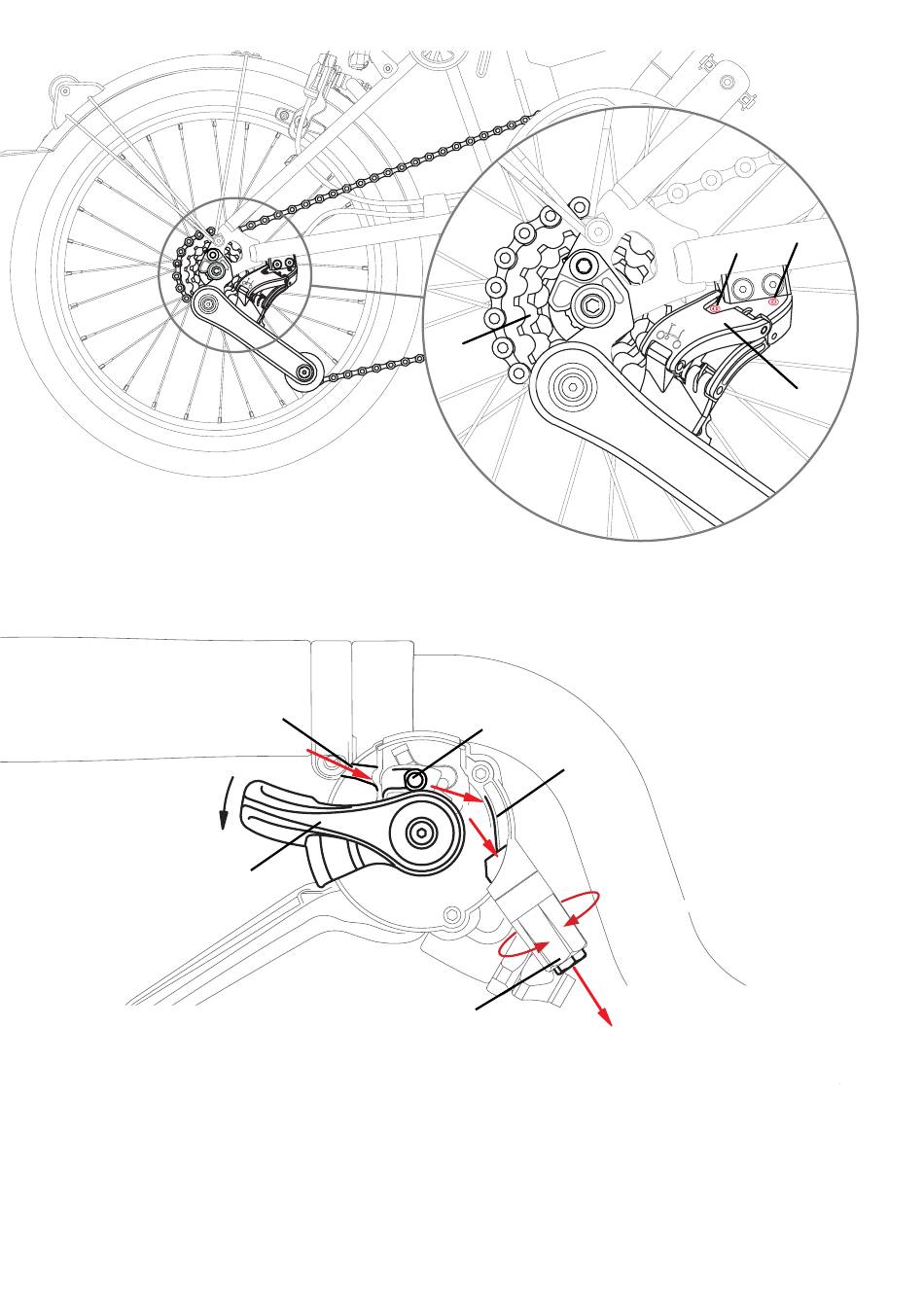

BEGRENZUNGSSCHRAUBEN - Die Begrenzungsschrauben
LS funktionieren auf dieselbe Weise wie beim traditionellen
Getriebe. Sie werden verwendet, um die Begrenzungen, wie
weit der Umwerfer die Kette nach innen oder außen führen
kann, einzustellen. Wenn es ein Problem mit dem Erreichen des
höchsten oder niedrigsten Gangs gibt, muss möglicherweise die
Begrenzungsschraube eingestellt werden.
KABELDURCHFÜHRUNG
SCHALTHEBEL
MONTAGE EINES NEUEN KABELS
• Drehen Sie die Spannschraube vollständig im Uhrzeigersinn, sodass sie auf ihrer kürzesten Einstellung ist, dann
lockern Sie sie um 2 Umdrehungen.
• Wählen Sie den niedrigsten Gang (1) und drücken Sie dann den Schalthebel nach unten, sodass er nicht die
Kabeldurchführung verdeckt.
• Führen Sie das Gangkabel in einer leichten Abwärtsbewegung in die Schaltung und durch die Buchse.
• Wenn es beim Schieben des Kabels durch die Buchse einen Widerstand gibt, ziehen Sie das Kabel etwas
zurück und versuchen Sie es erneut.
• Wenn spüren, dass das Kabel durch die Buchse kommt, führen Sie es weiter ein, bis Sie einen leichten
Widerstand spüren.
• Führen Sie es weiter ein, sodass es der Führung in der Schaltung folgt und durch die Spannschraube wieder austritt.
FÜHREN SIE DAS KABEL NICHT GEWALTSAM EIN, DIES KANN DIE SCHALTUNG BESCHÄDIGEN.
C
EINWÄRTS
EINSTELLSCHRAUBE
177
LS-1 Wird verwendet, um eine
Ausrichtung auf dem größten Ritzel der
Kassette vorzunehmen. LS-2 wird für
den kleinsten verwendet (Abb. 8).
Abb. 10
KABELBUCHSE
FÜHRUNG
AUSWÄRTS
LS-1
LS-2
D
Abb. 9
