J22 TDLAS-Gasanalysator
3.4 Geräteetiketten
3.4.1 Typenschild
Auf den Etiketten sind analysatorspezifische Informationen, Genehmigungen und Warnhinweise in den unten
gezeigten leeren Bereichen aufgeführt.
Warning: DO NOT OPEN IN AN EXPLOSIVE ATMOSPHERE (NICHT IN EINER EXPLOSIONSFÄHIGEN ATMOSPHÄRE
ÖFFNEN) ist auf allen Typenschildern angegeben.
20
19
18
17
16
15
14
Pos. Beschreibung
1 Herstellername und -standort
2 Produktname
3 Bestellcode
4 Seriennummer (SN)
5 Erweiterter Bestellcode
6 Schutzart
Genehmigungen für den Einsatz in Gefahren-
bereichen, Zertifikatsnummern und
7
Warnhinweise
Elektrische Anschlusswerte: verfügbare Ein-
8
und Ausgänge
9 2D-Matrixcode (mit Seriennummer)
10 Herstellungsdatum: Jahr-Monat
Endress+Hauser
1 2 3 4
13 12

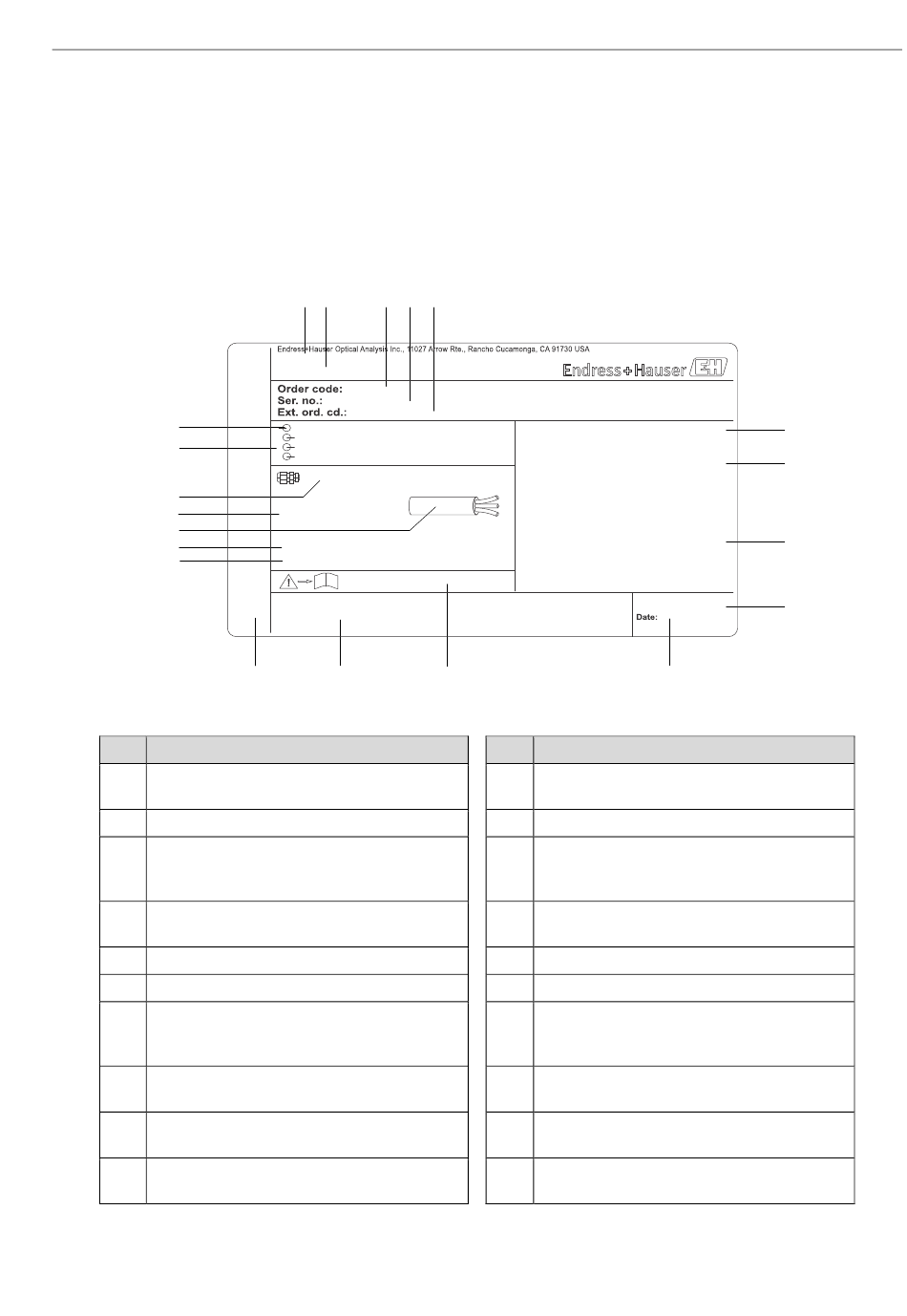

Abb. 6. Muster für das Typenschild eines J22 TDLAS-Gasanalysators
5
11
Pos. Beschreibung
11 Dokumentnummer sicherheitsrelevanter
Zusatzdokumentation
12 Raum für Zulassungszeichen (z. B. CE-Zeichen)
13 Raum für Schutzart des Anschluss- und
Elektronikraums bei Einsatz im explosions-
gefährdeten Bereich
14 Platz für zusätzliche Hinweise (bestimmte
Produkte)
15 Zulässiger Temperaturbereich für Kabel
16 Zulässige Umgebungstemperatur (Ta)
17 Informationen zur Kabelverschraubung
18 Kabeldurchführung
Verfügbare Ein- und Ausgänge
19
Versorgungsspannung
20 Elektrische Anschlusswerte: Versorgungs-
spannung
Betriebsanleitung
6
7
8
9
