Betriebsanleitung
3 Produktbeschreibung
3.1 Modelltypen der J22 TDLAS-Gasanalysatoren
Der J22 TDLAS-Gasanalysator ist in verschiedenen Konfigurationen erhältlich, unter anderem als eigenständiger
Analysator oder als Analysator mit Probenentnahmesystem auf einer Analysetafel oder in einem Gehäuse.
Pos. Beschreibung
1 Steuerung
2 Befestigungsblech (optional)

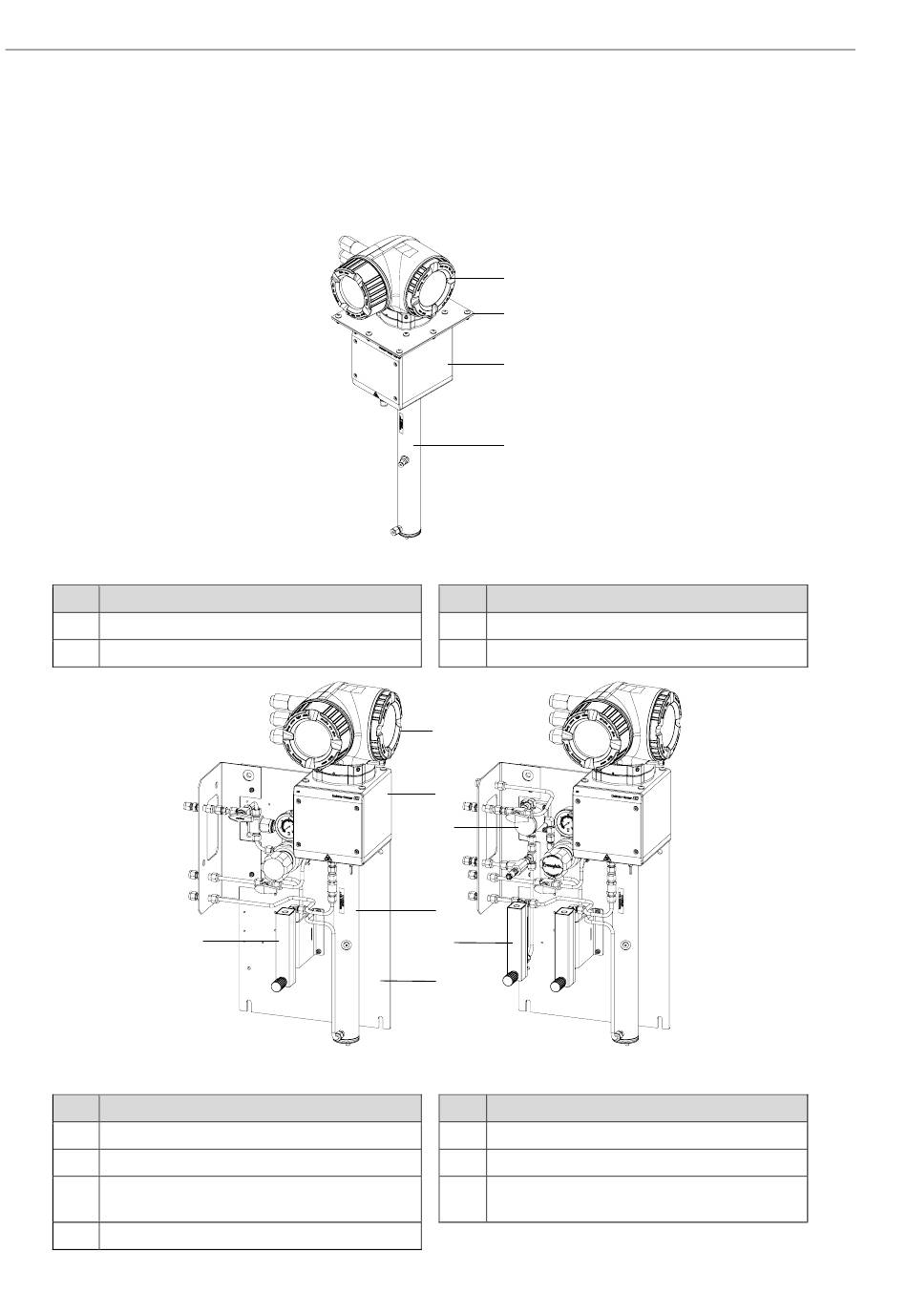

Abb. 2. J22 TDLAS-Gasanalysator auf Analysetafel mit Durchflussmessgerät-Optionen (1)
Pos. Beschreibung
1 Steuerung
2 Gehäusebaugruppe optischer Kopf
3 Messzellenbaugruppe
4 Analysetafel mit Probenentnahmesystem
12
Abb. 1. Konfiguration des J22 TDLAS-Gasanalysators
5
1
2
3
4
A0056666
Pos. Beschreibung
3 Gehäusebaugruppe optischer Kopf
4 Messzellenbaugruppe
1
2
6
3
7
4
Pos. Beschreibung
5 Durchflussmessgerät – 1 (Analysator)
6 Membranabscheider mit Bypass
7 Durchflussmessgeräte – 2 (Bypass und
Analysator)
J22 TDLAS-Gasanalysator
A0056667
