Endress+Hauser J22 TDLAS Betriebsanleitung Seite 66

Betriebsanleitung
5.7 Fernbedienung mit Modbus
5.7.1 Analysator über Modbus RS485-Protokoll anschließen
Diese Kommunikationsschnittstelle ist über Modbus RTU over RS485 verfügbar.
Pos.
1
2
3
5.7.2 Analysator über Modbus TCP anschließen
Diese Kommunikationsschnittstelle ist über das Modbus TCP/IP-Netzwerk verfügbar: Sterntopologie.
Pos.
1
2
3
4
5
66

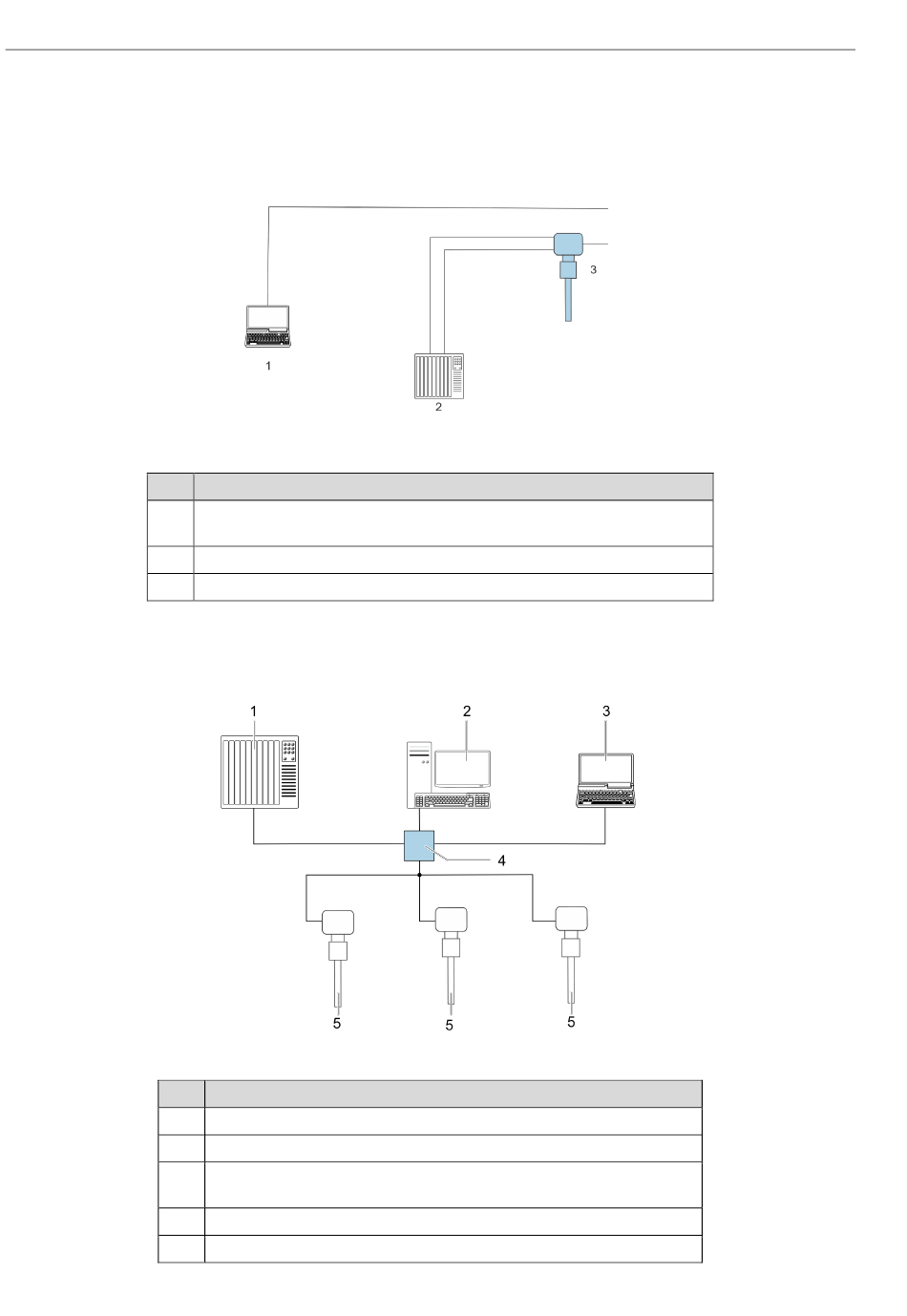

Abb. 65. Anschluss über Modbus RTU und über RS485-Protokoll
Beschreibung
Computer mit Webbrowser für den temporären Zugriff auf den Webserver für
Einstellungen und Diagnose
Automatisierungs-/Steuerungssystem wie beispielsweise SPS
JT33 TDLAS-Gasanalysator
Abb. 66. Anschluss über Modbus TCP-Protokoll
Beschreibung
Automatisierungs-/Steuerungssystem wie beispielsweise SPS
Arbeitsstation für Messbetrieb
Computer mit Webbrowser für den Zugriff auf den integrierten Webserver
des Geräts
Ethernet Switch
J22 TDLAS-Gasanalysator
J22 TDLAS-Gasanalysator
A0055166
A0055167
