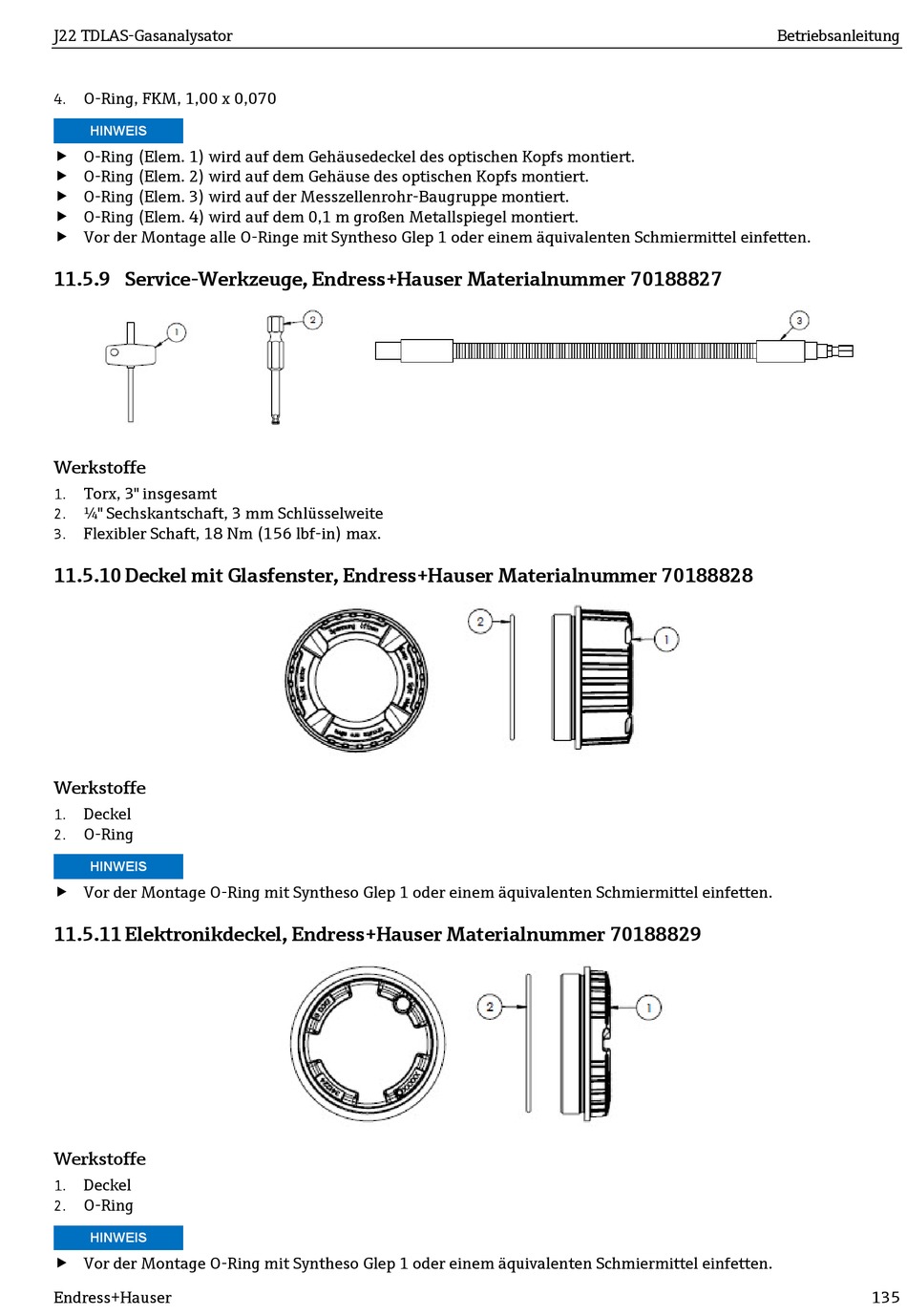

J22 TDLAS-Gasanalysator
O-Ring, FKM, 1,00 x 0,070
4.
HINWEIS
 O-Ring (Elem. 1) wird auf dem Gehäusedeckel des optischen Kopfs montiert.
 O-Ring (Elem. 2) wird auf dem Gehäuse des optischen Kopfs montiert.
 O-Ring (Elem. 3) wird auf der Messzellenrohr-Baugruppe montiert.
 O-Ring (Elem. 4) wird auf dem 0,1 m großen Metallspiegel montiert.
 Vor der Montage alle O-Ringe mit Syntheso Glep 1 oder einem äquivalenten Schmiermittel einfetten.
11.5.9 Service-Werkzeuge, Endress+Hauser Materialnummer 70188827
Werkstoffe
Torx, 3" insgesamt
1.
¼" Sechskantschaft, 3 mm Schlüsselweite
2.
Flexibler Schaft, 18 Nm (156 lbf-in) max.
3.
11.5.10 Deckel mit Glasfenster, Endress+Hauser Materialnummer 70188828
Werkstoffe
Deckel
1.
O-Ring
2.
HINWEIS
 Vor der Montage O-Ring mit Syntheso Glep 1 oder einem äquivalenten Schmiermittel einfetten.
11.5.11 Elektronikdeckel, Endress+Hauser Materialnummer 70188829
Werkstoffe
Deckel
1.
O-Ring
2.
HINWEIS
 Vor der Montage O-Ring mit Syntheso Glep 1 oder einem äquivalenten Schmiermittel einfetten.
