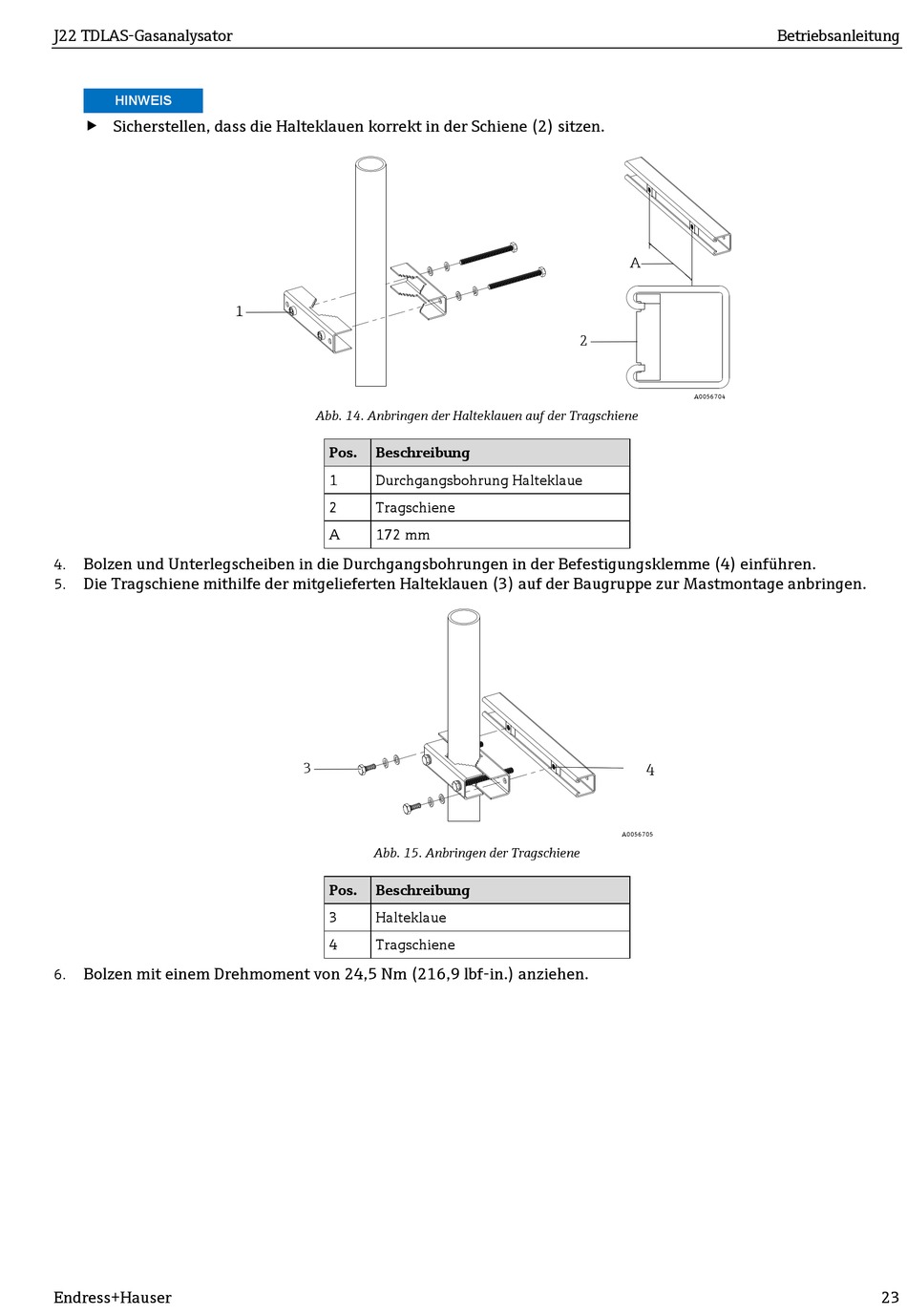

Endress+Hauser J22 TDLAS Betriebsanleitung Seite 23

J22 TDLAS-Gasanalysator
HINWEIS
 Sicherstellen, dass die Halteklauen korrekt in der Schiene (2) sitzen.
Bolzen und Unterlegscheiben in die Durchgangsbohrungen in der Befestigungsklemme (4) einführen.
4.
Die Tragschiene mithilfe der mitgelieferten Halteklauen (3) auf der Baugruppe zur Mastmontage anbringen.
5.
Bolzen mit einem Drehmoment von 24,5 Nm (216,9 lbf-in.) anziehen.
6.
Endress+Hauser
1
Abb. 14. Anbringen der Halteklauen auf der Tragschiene
Pos. Beschreibung
1 Durchgangsbohrung Halteklaue
2 Tragschiene
A 172 mm
3
Abb. 15. Anbringen der Tragschiene
Pos. Beschreibung
3 Halteklaue
4 Tragschiene
A
2
A0056704
4
A0056705
