J22 TDLAS-Gasanalysator
Kabelmantel und Isolierung der Leiter gerade eben ausreichend abisolieren, um den Anschluss an den
5.
Anschlussklemmenblöcken vorzunehmen.
Erdungsdraht am Anschlussklemmenblock anschließen.
6.
Neutralleiter und stromführende Drähte mit einem Kreuzschlitz­Schraubendreher an den
7.
Stromanschlussklemmenblöcken anbringen.
Endress+Hauser
1
2

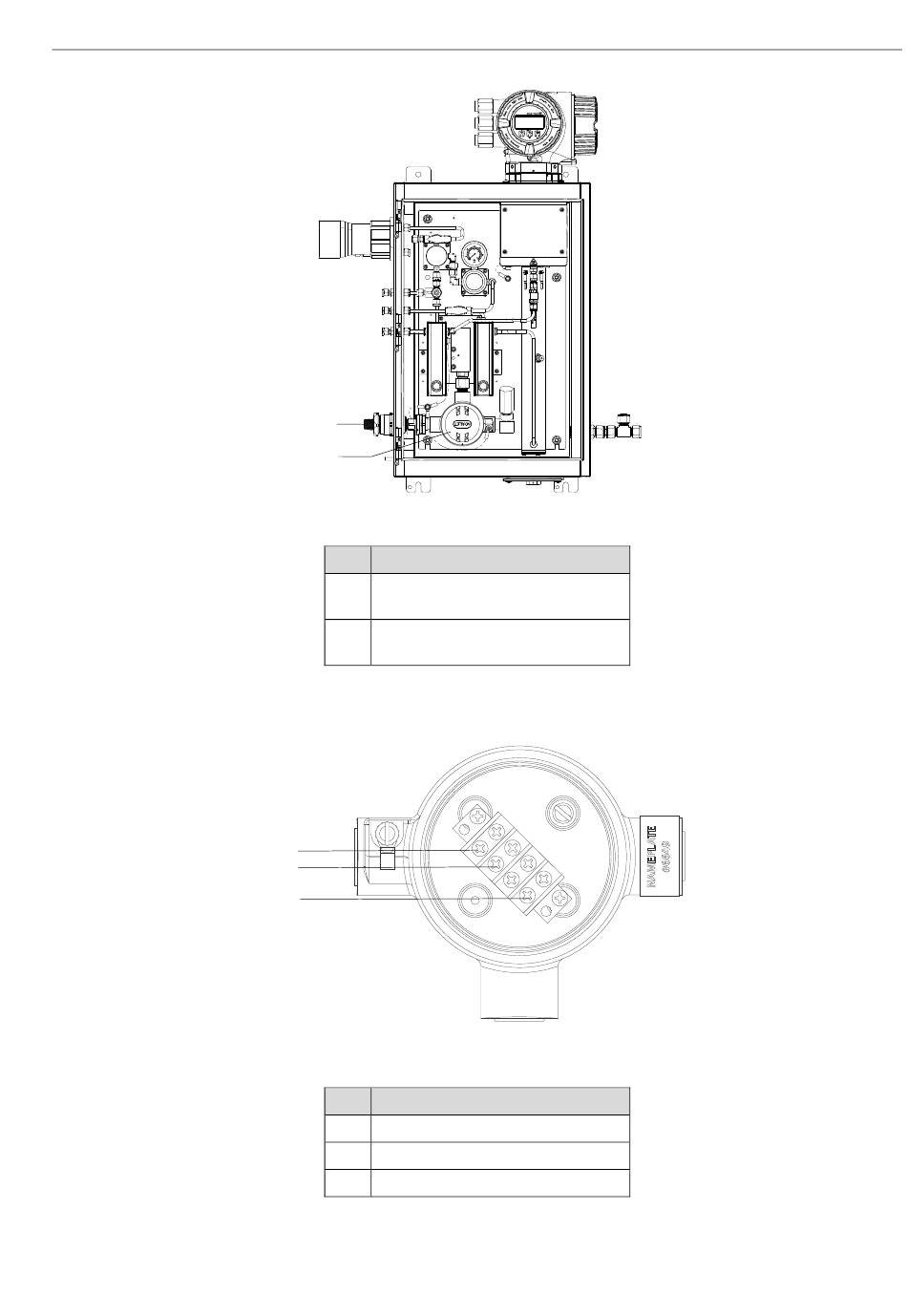

Abb. 41. Stromeinführung des Heizers und der Anschlussbox
Pos. Beschreibung
Schraubeinführung für Heizerstrom-
1
versorgung
Anschlussbox für Heizerstrom-
2
versorgung (JB)
1
2
3
Abb. 42. Elektrische Anschlüsse des Heizers
Pos. Beschreibung
1 Phase
2 Neutral
3 Masse
Betriebsanleitung
A0056293
A0056893
