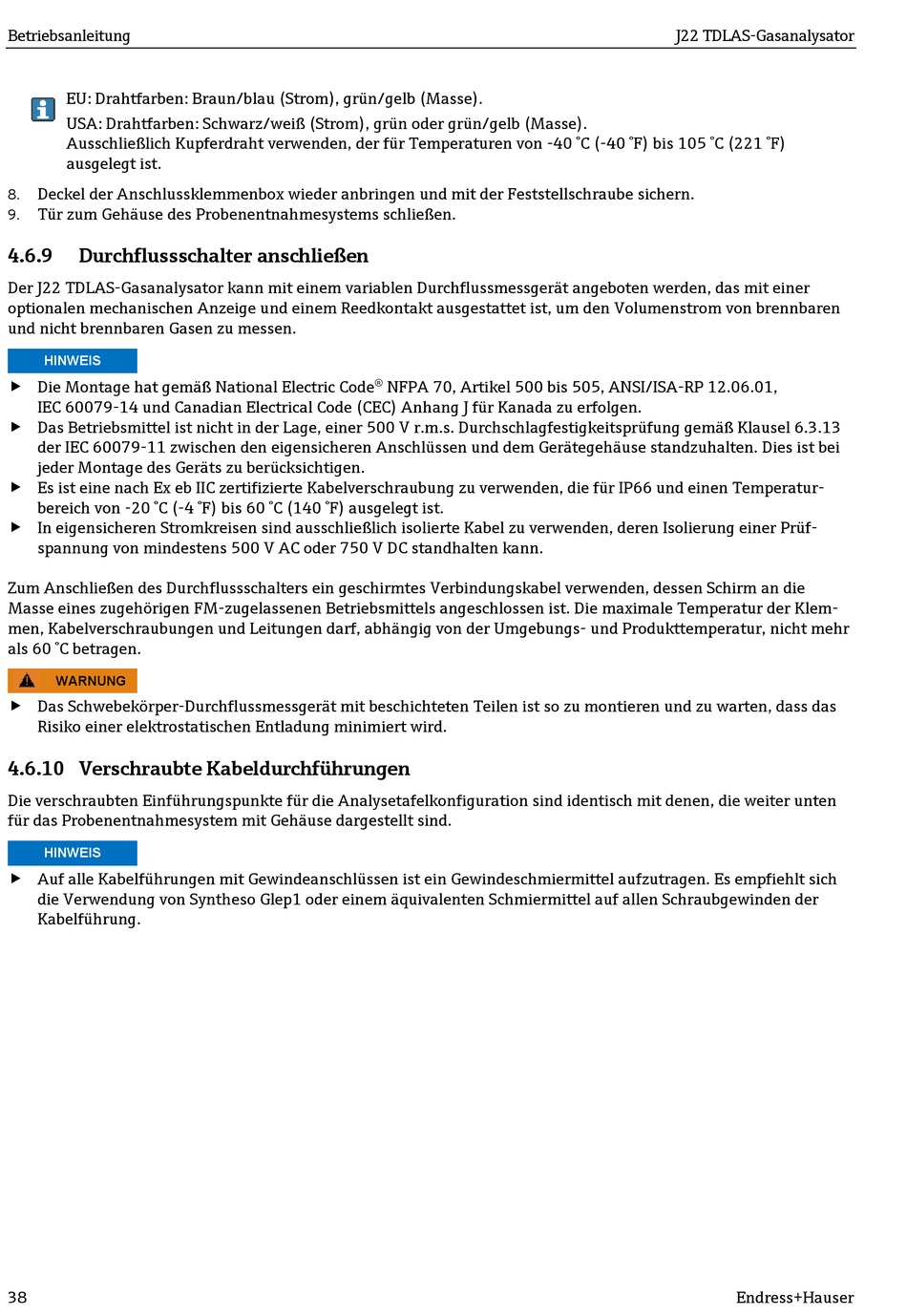

Endress+Hauser J22 TDLAS Betriebsanleitung Seite 38

Betriebsanleitung
EU: Drahtfarben: Braun/blau (Strom), grün/gelb (Masse).
USA: Drahtfarben: Schwarz/weiß (Strom), grün oder grün/gelb (Masse).
Ausschließlich Kupferdraht verwenden, der für Temperaturen von -40 °C (-40 °F) bis 105 °C (221 °F)
ausgelegt ist.
Deckel der Anschlussklemmenbox wieder anbringen und mit der Feststellschraube sichern.
8.
Tür zum Gehäuse des Probenentnahmesystems schließen.
9.
4.6.9 Durchflussschalter anschließen
Der J22 TDLAS-Gasanalysator kann mit einem variablen Durchflussmessgerät angeboten werden, das mit einer
optionalen mechanischen Anzeige und einem Reedkontakt ausgestattet ist, um den Volumenstrom von brennbaren
und nicht brennbaren Gasen zu messen.
HINWEIS
 Die Montage hat gemäß National Electric Code
IEC 60079-14 und Canadian Electrical Code (CEC) Anhang J für Kanada zu erfolgen.
 Das Betriebsmittel ist nicht in der Lage, einer 500 V r.m.s. Durchschlagfestigkeitsprüfung gemäß Klausel 6.3.13
der IEC 60079-11 zwischen den eigensicheren Anschlüssen und dem Gerätegehäuse standzuhalten. Dies ist bei
jeder Montage des Geräts zu berücksichtigen.
 Es ist eine nach Ex eb IIC zertifizierte Kabelverschraubung zu verwenden, die für IP66 und einen Temperatur-
bereich von -20 °C (-4 °F) bis 60 °C (140 °F) ausgelegt ist.
 In eigensicheren Stromkreisen sind ausschließlich isolierte Kabel zu verwenden, deren Isolierung einer Prüf-
spannung von mindestens 500 V AC oder 750 V DC standhalten kann.
Zum Anschließen des Durchflussschalters ein geschirmtes Verbindungskabel verwenden, dessen Schirm an die
Masse eines zugehörigen FM-zugelassenen Betriebsmittels angeschlossen ist. Die maximale Temperatur der Klem-
men, Kabelverschraubungen und Leitungen darf, abhängig von der Umgebungs- und Produkttemperatur, nicht mehr
als 60 °C betragen.
WARNUNG
 Das Schwebekörper-Durchflussmessgerät mit beschichteten Teilen ist so zu montieren und zu warten, dass das
Risiko einer elektrostatischen Entladung minimiert wird.
4.6.10 Verschraubte Kabeldurchführungen
Die verschraubten Einführungspunkte für die Analysetafelkonfiguration sind identisch mit denen, die weiter unten
für das Probenentnahmesystem mit Gehäuse dargestellt sind.
HINWEIS
 Auf alle Kabelführungen mit Gewindeanschlüssen ist ein Gewindeschmiermittel aufzutragen. Es empfiehlt sich
die Verwendung von Syntheso Glep1 oder einem äquivalenten Schmiermittel auf allen Schraubgewinden der
Kabelführung.
