Betriebsanleitung
4.9 Geräteeinstellungen
Beim Inbetriebnahmevorgang des Geräts folgende Abbildung beachten.
1
2
3
4

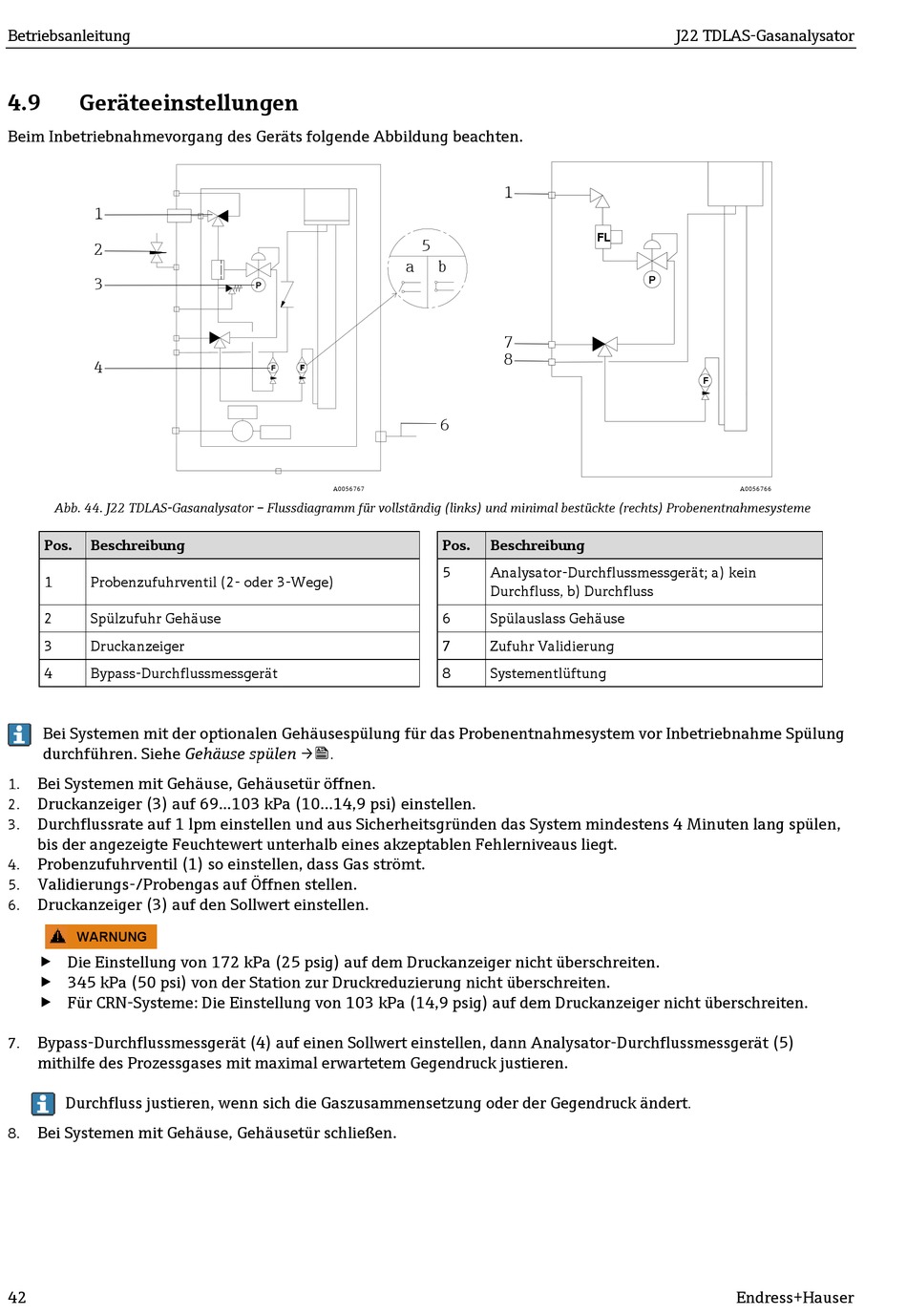

Abb. 44. J22 TDLAS-Gasanalysator – Flussdiagramm für vollständig (links) und minimal bestückte (rechts) Probenentnahmesysteme
Pos. Beschreibung
1 Probenzufuhrventil (2- oder 3-Wege)
2 Spülzufuhr Gehäuse
3 Druckanzeiger
4 Bypass-Durchflussmessgerät
Bei Systemen mit der optionalen Gehäusespülung für das Probenentnahmesystem vor Inbetriebnahme Spülung
durchführen. Siehe Gehäuse spülen →.
Bei Systemen mit Gehäuse, Gehäusetür öffnen.
1.
Druckanzeiger (3) auf 69...103 kPa (10...14,9 psi) einstellen.
2.
Durchflussrate auf 1 lpm einstellen und aus Sicherheitsgründen das System mindestens 4 Minuten lang spülen,
3.
bis der angezeigte Feuchtewert unterhalb eines akzeptablen Fehlerniveaus liegt.
Probenzufuhrventil (1) so einstellen, dass Gas strömt.
4.
Validierungs-/Probengas auf Öffnen stellen.
5.
Druckanzeiger (3) auf den Sollwert einstellen.
6.
WARNUNG
 Die Einstellung von 172 kPa (25 psig) auf dem Druckanzeiger nicht überschreiten.
 345 kPa (50 psi) von der Station zur Druckreduzierung nicht überschreiten.
 Für CRN-Systeme: Die Einstellung von 103 kPa (14,9 psig) auf dem Druckanzeiger nicht überschreiten.
Bypass-Durchflussmessgerät (4) auf einen Sollwert einstellen, dann Analysator-Durchflussmessgerät (5)
7.
mithilfe des Prozessgases mit maximal erwartetem Gegendruck justieren.
Durchfluss justieren, wenn sich die Gaszusammensetzung oder der Gegendruck ändert.
Bei Systemen mit Gehäuse, Gehäusetür schließen.
8.
42
1
5
a b
7
8
6
A0056767
Pos. Beschreibung
Analysator-Durchflussmessgerät; a) kein
5
Durchfluss, b) Durchfluss
6 Spülauslass Gehäuse
7 Zufuhr Validierung
8 Systementlüftung
J22 TDLAS-Gasanalysator
A0056766
