J22 TDLAS-Gasanalysator
Für Modelle des J22 TDLAS-Gasanalysators mit einem SCS, das in einem Gehäuse montiert ist, ist die innere
Ummantelung des Versorgungskabels für den Heizerkreislauf mit thermoplastischem, wärmehärtendem oder
elastomerischem Material zu ummanteln. Es hat ringförmig und kompakt zu sein. Jede Bettung oder Ummante-
lung muss extrudiert werden. Füllmittel, sofern vorhanden, müssen nicht hygroskopisch sein.
Die Mindestlänge des Kabels muss mehr als 3 Meter betragen.
Elektrische Anschlüsse des Analysators
Pos.
Beschreibung
1
100...240 V AC ± 10 %; DC 24 V DC ± 20 %
IO-Optionen: Modbus RTU, 4...20 mA/Status aus,
2
Relais
10/100 Ethernet (optional), Netzwerkoption
3
Modbus TCP
Die Klemmen 26 und 27 werden nur für Modbus RTU (RS485) verwendet. Für Modbus TCP werden die Klemmen 26
und 27 durch einen RJ45-Stecker ersetzt. Für "Keine Verbindung" wird ein Öffner verwendet.
HINWEIS
Der Anschluss J7 am optischen Kopf ist nur für die Endress+Hauser Werksanbindung gedacht.
Nicht zur Montage oder für die Kundenanbindung verwenden.
Endress+Hauser
1
2
3
4
6mm2
(#10 AWG)
5

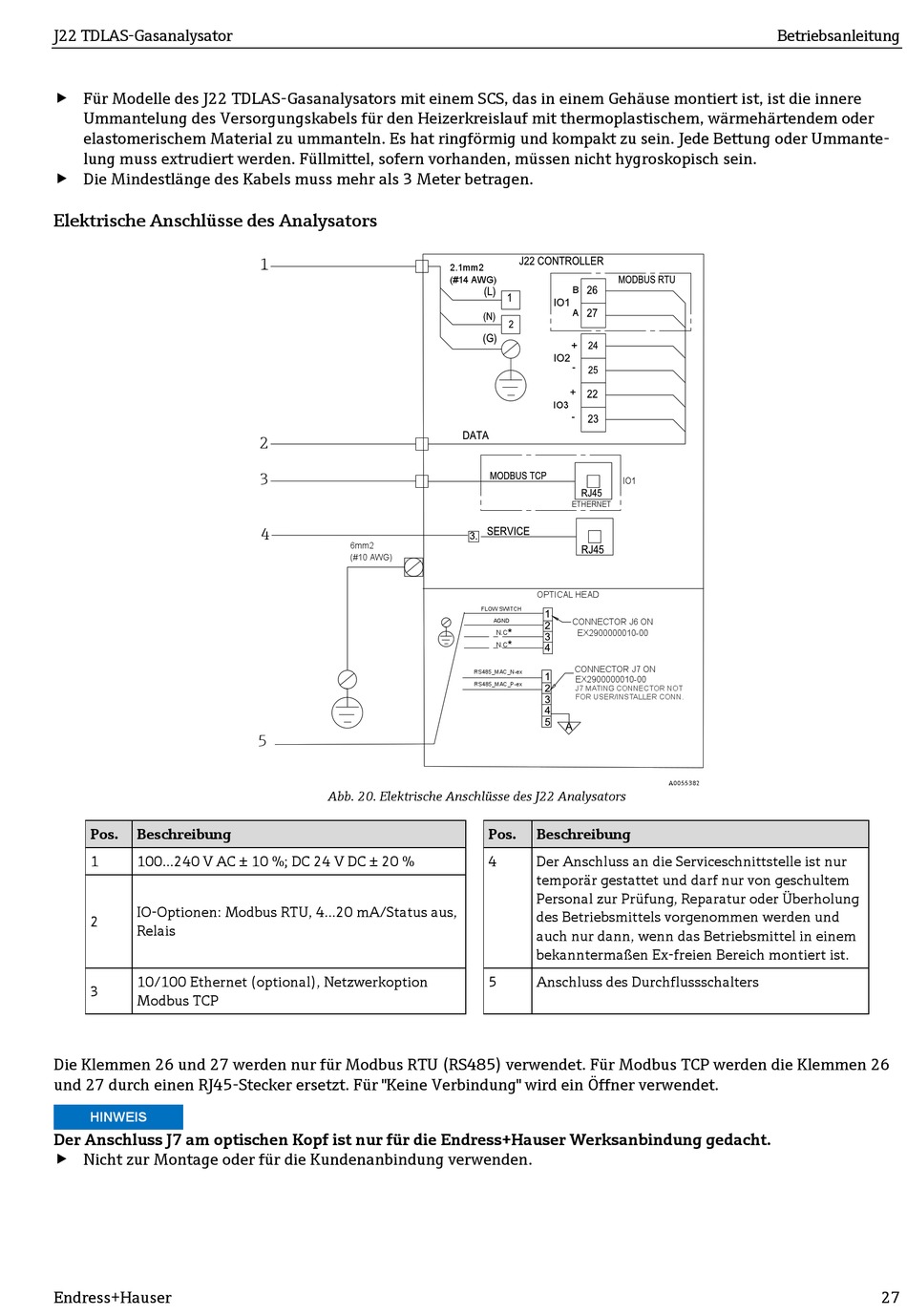

Abb. 20. Elektrische Anschlüsse des J22 Analysators
2.1mm2
(#14 AWG)
B
A
+
-
IO3
ETHERNET
OPTICAL HEAD
FLOW SWITCH
CONNECTOR J6 ON
AGND
EX2900000010-00
N.C
N.C
CONNECTOR J7 ON
RS485_MAC_N-ex
EX2900000010-00
RS485_MAC_P-ex
J7 MATING CONNECTOR NOT
FOR USER/INSTALLER CONN.
Pos.
Beschreibung
Der Anschluss an die Serviceschnittstelle ist nur
4
temporär gestattet und darf nur von geschultem
Personal zur Prüfung, Reparatur oder Überholung
des Betriebsmittels vorgenommen werden und
auch nur dann, wenn das Betriebsmittel in einem
bekanntermaßen Ex-freien Bereich montiert ist.
5
Anschluss des Durchflussschalters
Betriebsanleitung
