Parameter Voraussetzung
Value 2 display Eine Geräteanzeige ist
vorhanden.
Value 3 display Eine Geräteanzeige ist
vorhanden.
0% bargraph value 3 Im Parameter Value 3
display wurde eine
Auswahl getroffen.
100% bargraph Im Parameter Value 3
display wurde eine
value 3
Auswahl getroffen.
Value 4 display Eine Geräteanzeige ist
vorhanden.
7.15 Erweiterte Einstellungen
Das Untermenü Advanced Setup mit seinen Untermenüs enthält Parameter für spezifische Einstellungen.
Navigation zum Untermenü Advanced Setup
Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren. Einige Untermenüs werden
nicht in der Betriebsanleitung behandelt. Diese Untermenüs und die darunter angeordneten Parameter werden
in der Sonderdokumentation zum Gerät erläutert.
82
Beschreibung
Messwert auswählen,
der auf der Geräte-
anzeige ausgegeben
werden soll.
Messwert auswählen,
der auf der Geräte-
anzeige ausgegeben
werden soll.
Wert 0% für Balken-
anzeige eingeben.
Wert 100% für Balken-
anzeige eingeben.
Messwert auswählen,
der auf der Geräte-
anzeige ausgegeben
werden soll.
X X X X X X X X X
mA
Main menu
1.
Language
Display/operat.
Setup
Main menu
2.
Display/operat.
Setup
Diagnostic
3.
4.
5.

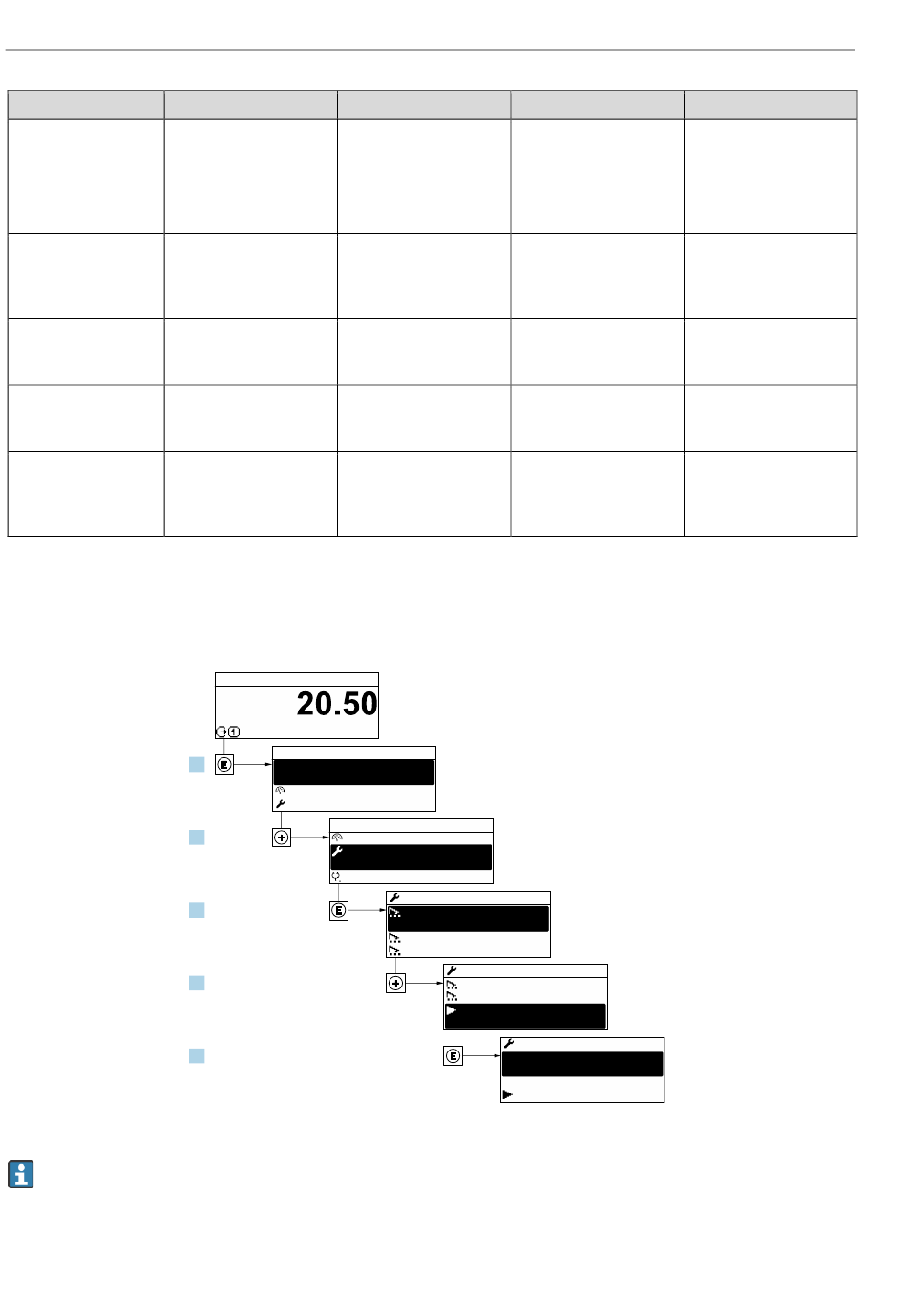

Abb. 69. Navigation zum Menü Advanced setup
Benutzereingabe
• None
• Concentration
• Dewpoint 1
• Dewpoint 2
• Cell gas pressure
• Cell gas temperature
Für die Auswahlliste
siehe Parameter Value
2 display
Gleitkommazahl mit
Vorzeichen
Gleitkommazahl mit
Vorzeichen
Für die Auswahlliste
siehe Parameter Value
2 display
0104-1
English
/ ../Setup
Status input
XXXXXXXXX
XXXXXXXXX
/ ../Setup
XXXXXXXXX
XXXXXXXXX
Advanced setup
/ ../Advanced setup
Ent. access code
Device tag
Def. access code
J22 TDLAS-Gasanalysator
Werkseinstellung
Dewpoint 1
Cell gas pressure
700 mbar a
1700 mbar a
Cell gas temperature
0092-1
****
A0029564-EN
