Endress+Hauser J22 TDLAS Betriebsanleitung Seite 130

Betriebsanleitung

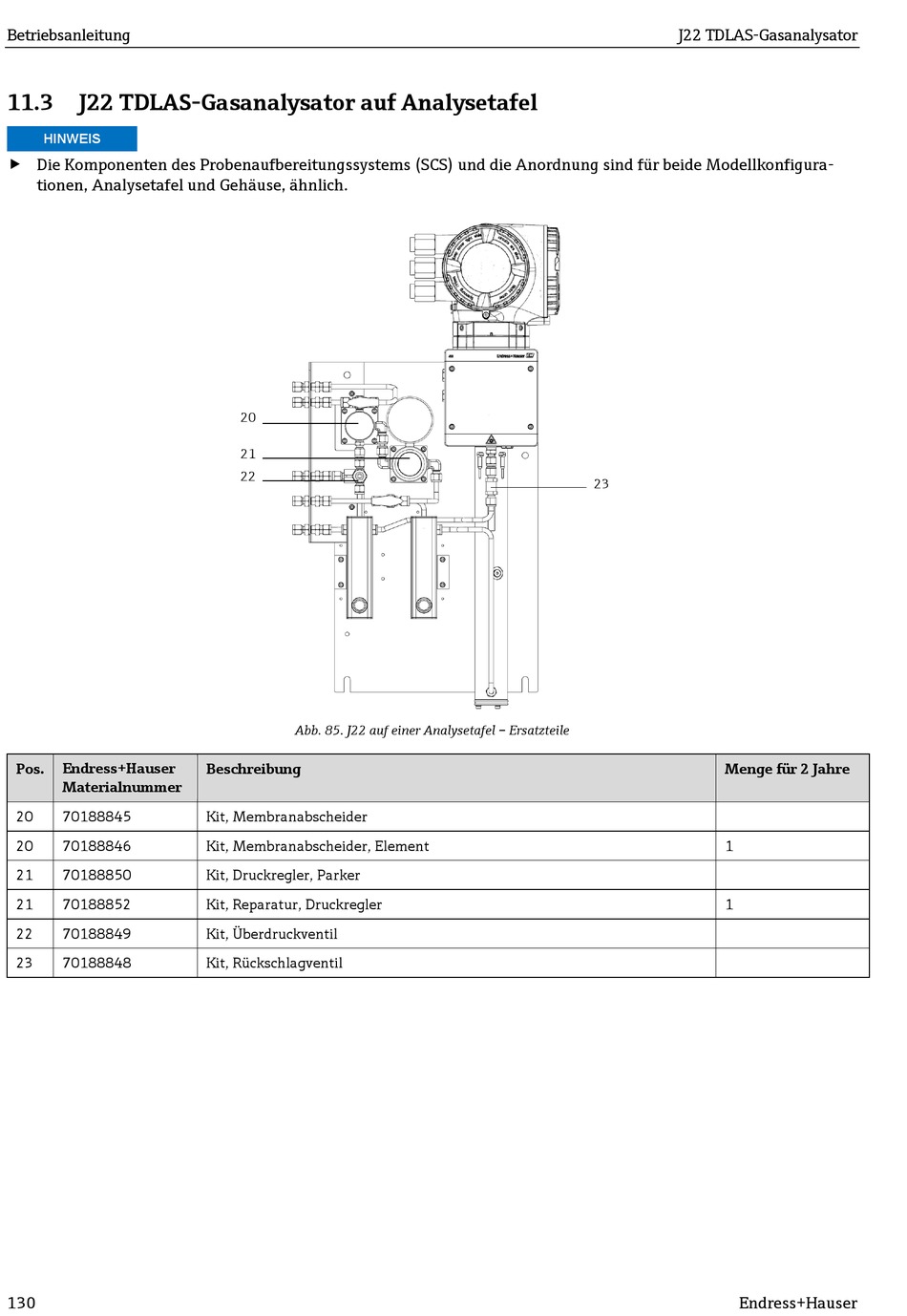

11.3 J22 TDLAS-Gasanalysator auf Analysetafel
HINWEIS
 Die Komponenten des Probenaufbereitungssystems (SCS) und die Anordnung sind für beide Modellkonfigura-
tionen, Analysetafel und Gehäuse, ähnlich.
Pos. Endress+Hauser
Materialnummer
20 70188845
20 70188846
21 70188850
21 70188852
22 70188849
23 70188848
130
20
21
22
Abb. 85. J22 auf einer Analysetafel – Ersatzteile
Beschreibung
Kit, Membranabscheider
Kit, Membranabscheider, Element
Kit, Druckregler, Parker
Kit, Reparatur, Druckregler
Kit, Überdruckventil
Kit, Rückschlagventil
J22 TDLAS-Gasanalysator
23
Menge für 2 Jahre
1
1
Endress+Hauser
