J22 TDLAS-Gasanalysator

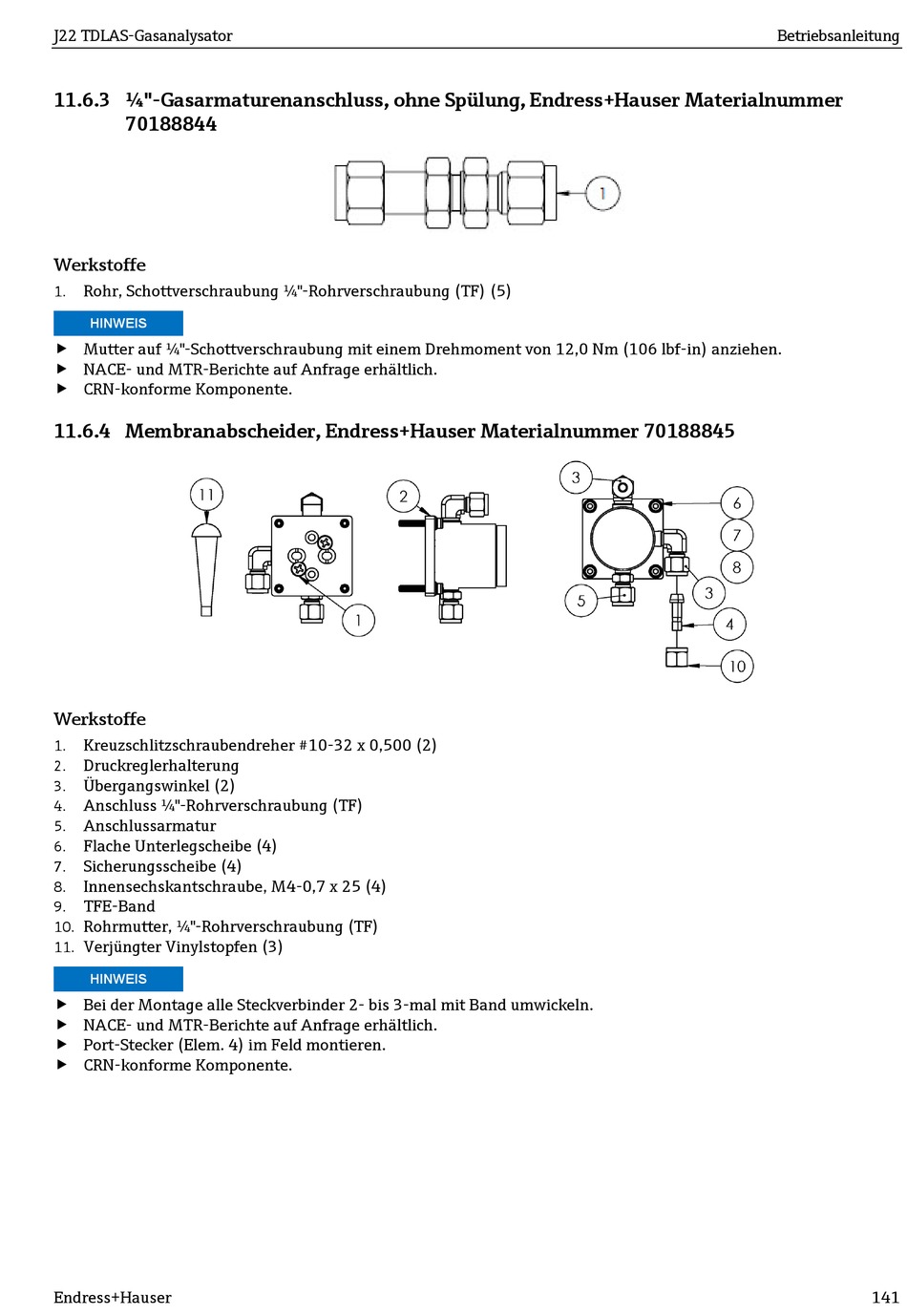

11.6.3 ¼"-Gasarmaturenanschluss, ohne Spülung, Endress+Hauser Materialnummer
70188844
Werkstoffe
Rohr, Schottverschraubung ¼"-Rohrverschraubung (TF) (5)
1.
HINWEIS
 Mutter auf ¼"-Schottverschraubung mit einem Drehmoment von 12,0 Nm (106 lbf‑in) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
11.6.4 Membranabscheider, Endress+Hauser Materialnummer 70188845
Werkstoffe
Kreuzschlitzschraubendreher #10-32 x 0,500 (2)
1.
Druckreglerhalterung
2.
Übergangswinkel (2)
3.
Anschluss ¼"-Rohrverschraubung (TF)
4.
Anschlussarmatur
5.
Flache Unterlegscheibe (4)
6.
Sicherungsscheibe (4)
7.
Innensechskantschraube, M4-0,7 x 25 (4)
8.
TFE-Band
9.
Rohrmutter, ¼"-Rohrverschraubung (TF)
10.
Verjüngter Vinylstopfen (3)
11.
HINWEIS
 Bei der Montage alle Steckverbinder 2- bis 3-mal mit Band umwickeln.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 Port-Stecker (Elem. 4) im Feld montieren.
 CRN-konforme Komponente.
