Betriebsanleitung

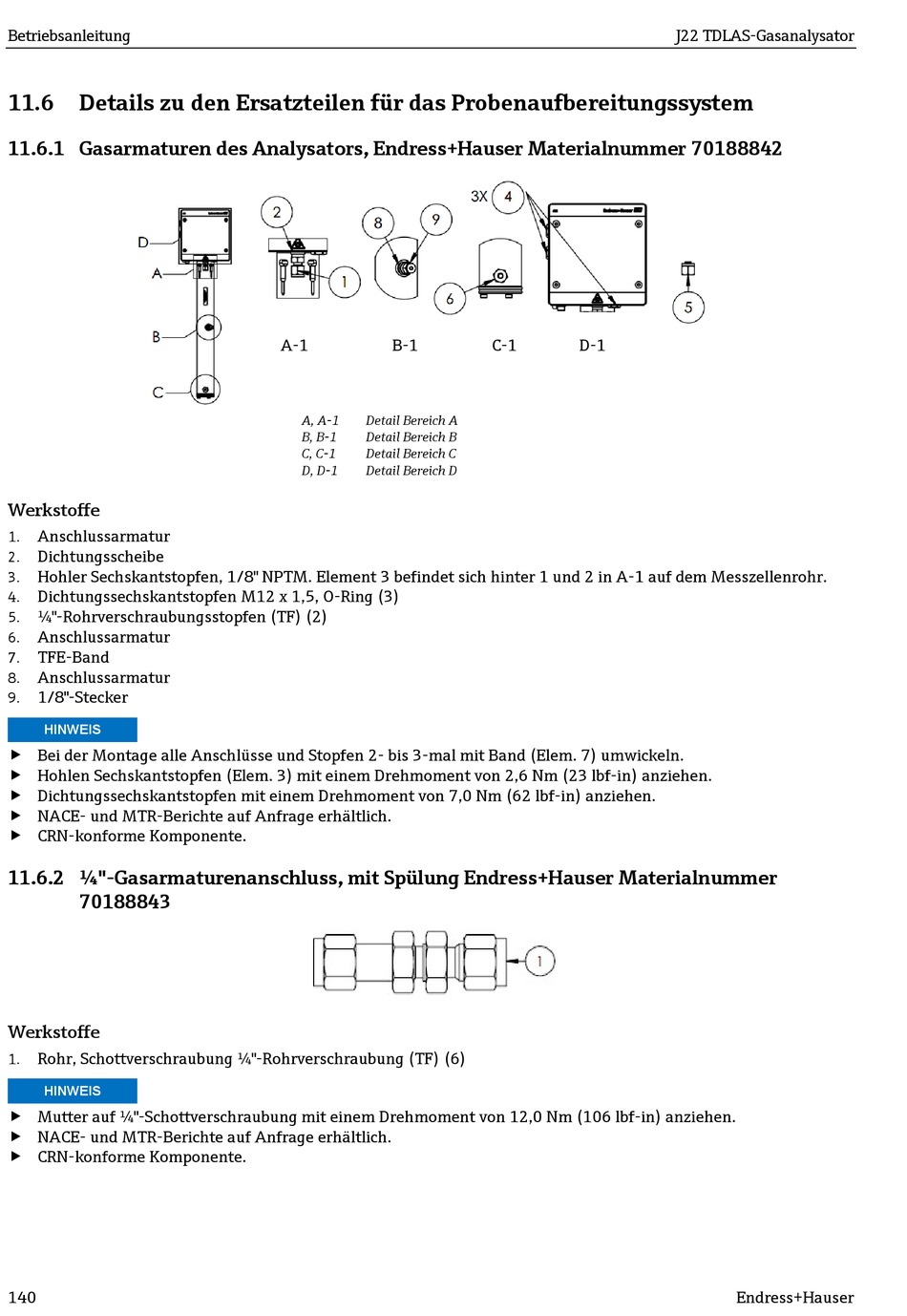

11.6 Details zu den Ersatzteilen für das Probenaufbereitungssystem
11.6.1 Gasarmaturen des Analysators, Endress+Hauser Materialnummer 70188842
Werkstoffe
Anschlussarmatur
1.
Dichtungsscheibe
2.
Hohler Sechskantstopfen, 1/8" NPTM. Element 3 befindet sich hinter 1 und 2 in A-1 auf dem Messzellenrohr.
3.
Dichtungssechskantstopfen M12 x 1,5, O-Ring (3)
4.
¼"-Rohrverschraubungsstopfen (TF) (2)
5.
Anschlussarmatur
6.
TFE-Band
7.
Anschlussarmatur
8.
1/8"-Stecker
9.
HINWEIS
 Bei der Montage alle Anschlüsse und Stopfen 2- bis 3-mal mit Band (Elem. 7) umwickeln.
 Hohlen Sechskantstopfen (Elem. 3) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
 Dichtungssechskantstopfen mit einem Drehmoment von 7,0 Nm (62 lbf-in) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
11.6.2 ¼"-Gasarmaturenanschluss, mit Spülung Endress+Hauser Materialnummer
70188843
Werkstoffe
Rohr, Schottverschraubung ¼"-Rohrverschraubung (TF) (6)
1.
HINWEIS
 Mutter auf ¼"-Schottverschraubung mit einem Drehmoment von 12,0 Nm (106 lbf‑in) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
140
A-1 B-1
A, A-1 Detail Bereich A
B, B-1 Detail Bereich B
C, C-1 Detail Bereich C
D, D-1 Detail Bereich D
C-1 D-1
J22 TDLAS-Gasanalysator
