J22 TDLAS-Gasanalysator
4

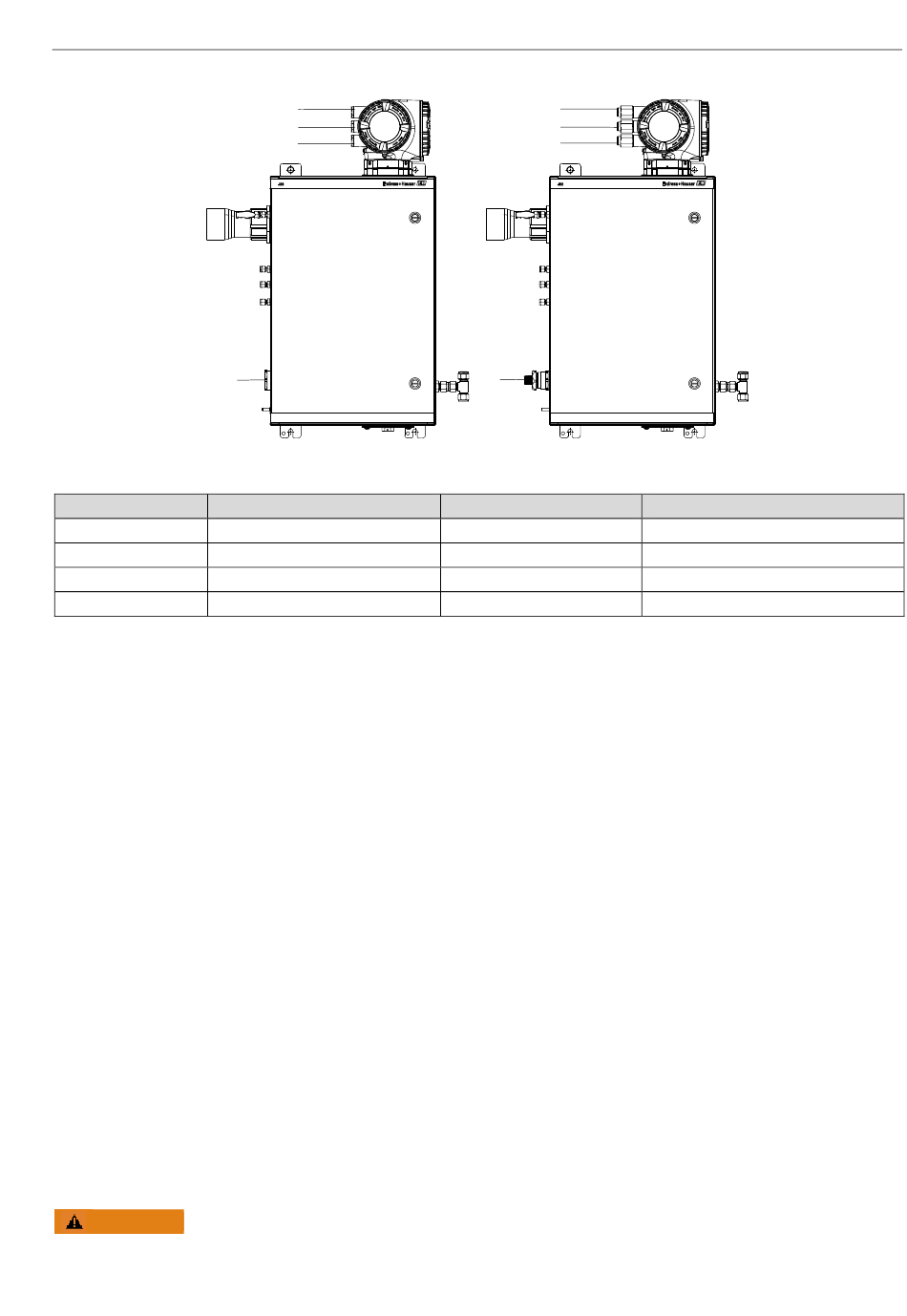

Abb. 43. Schraubeinführungen für J22-Gehäuse für ATEX- (links) und zöllige (rechts) Anschlüsse
Kabeldurchführung Beschreibung
1 Stromversorgung Steuerung
2 Modbus-Ausgang
3 (2) Konfigurierbare IO (IO2, IO3)
4 Stromversorgung Heizer
4.6.11 Anschluss der Terminierung der Heizmanschette
Der J22 wurde für eine externe Terminierung des Heizers konzipiert. Hierzu muss die Verdrahtung des Heizers
während der Montage in einer Schleife zurück und aus der Heizmanschette herausgeführt werden.
Terminierung des Heizers anschließen
Isolierte Leitung mit Heizer und Leitung für den Probentransport identifizieren.
1.
Isolierung zurückschneiden, bis:
2.
• 76 cm (30 in) der Heizleitung hervorstehen
• 6 in (15,24 cm) der Rohrleitung hervorstehen
Wärmeschrumpfende Endkappe auf die Heizleitung, die Leitung und die isolierte Leitung setzen. Endkappe
3.
erhitzen, um eine Dichtung zu bilden.
Isolierte Leitung in der Heizmanschette montieren und den Heizdraht durch die Manschette zurückführen. Den
4.
vom Lieferanten angegebenen Biegeradius für den Heizdraht einhalten.
Nachdem die Leitung montiert und der Wärmeschrumpfschlauch zurück und aus der Heizmanschette heraus-
5.
geführt wurde, Hitze auf die Manschette einwirken lassen, um eine Dichtung zu erzielen.
Heizerisolierung kürzen und die vom Lieferanten empfohlene Anschlussbox montieren, um den Heizer mit Strom
6.
zu versorgen.
4.7 Gasanschlüsse
Sobald der Bediener verifiziert hat, dass der J22 TDLAS-Gasanalysator funktionsbereit und der Analysatorstrom-
kreis spannungsfrei ist, können die Probenzufuhr, die Probenableitung, die Druckentlastungsvorrichtung (falls
zutreffend), die Validierungsquelle (falls zutreffend) und die Spülgaszufuhrleitungen (falls zutreffend) ange-
schlossen werden. Alle Arbeiten sind von Technikern auszuführen, die über die entsprechende Qualifikation für
Pneumatikleitungen verfügen.
WARNUNG
Prozessproben können Gefahrstoffe in potenziell brandfördernden oder toxischen Konzentrationen enthalten.
