Betriebsanleitung
5.3 Vor-Ort-Bedienung
Anzeigeelemente
• 4-zeilige, beleuchtete, grafische Anzeige
• Weiße Hintergrundbeleuchtung, schaltet bei Gerätefehlern auf Rot um
• Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar
• Zulässige Umgebungstemperatur für die Anzeige: -20...60 °C (-4...140 °F). Außerhalb des Temperaturbereichs
kann die Ablesbarkeit der Anzeige beinträchtigt sein.
Bedienelemente
• Bedienung von außen ohne Öffnen des Gehäuses mittels Touch Control (3 optische Tasten): , , 
• Bedienelemente auch in den verschiedenen Ex-Zonen zugänglich
5.4 Zugriff auf das Bedienmenü über die Geräteanzeige
5.4.1 Betriebsanzeige
1 Betriebsanzeige
2 Messstellenbezeichnung
3 Statusbereich
4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente → 
50

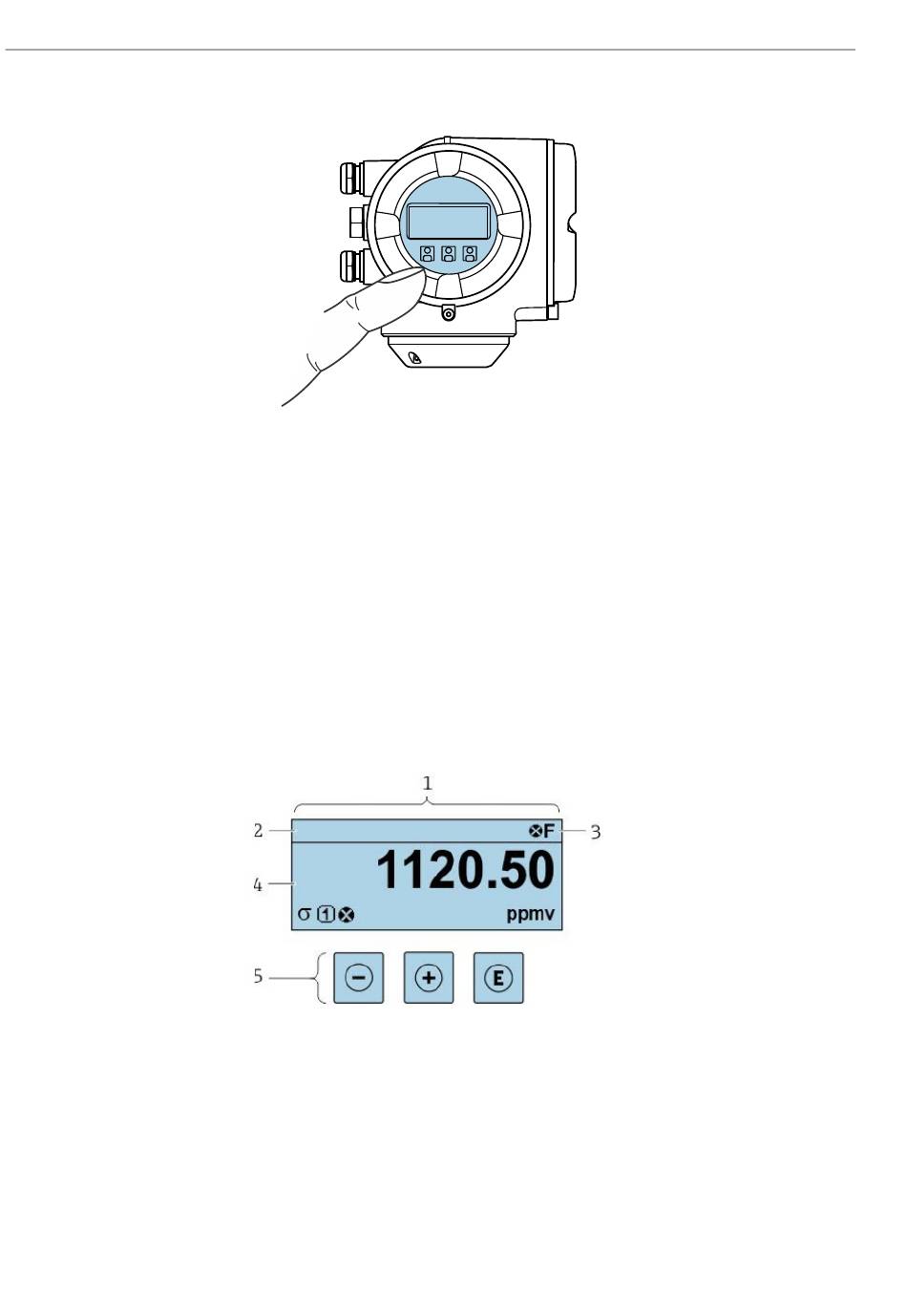

Abb. 53. Bedienung mit Touch Control
Abb. 54. Betriebsanzeige
J22 TDLAS-Gasanalysator
A0026785
A0029348
