Betriebsanleitung
WARNUNG
 Für Modelle des J22 TDLAS-Gasanalysators mit einem SCS, das in einem Gehäuse montiert ist, ist die innere
Ummantelung des Versorgungskabels für den Heizerkreislauf mit thermoplastischem, wärmehärtendem oder
elastomerischem Material zu ummanteln. Es hat ringförmig und kompakt zu sein. Jede Bettung oder Ummante-
lung muss extrudiert werden. Füllmittel, sofern vorhanden, müssen nicht hygroskopisch sein.
Für den CSA-zertifizierten J22 TDLAS-Gasanalysator ist für den Netzanschluss eine Kabelführung zu ver-
wenden. Für das ATEX-zertifizierte Modell ist ein gepanzertes Kabel aus Stahldraht oder Drahtgeflecht
erforderlich.
Sicherstellen, dass die Stromzufuhr zum System ausgeschaltet ist.
1.
Tür zum Gehäuse des Probenentnahmesystems öffnen.
2.
Mit einem 1,5mm-Sechskantschraubendreher die Feststellschraube auf der Anschlussbox (JB) gegen den
3.
Uhrzeigersinn drehen. Deckel abheben.
Kabel oder Leiter (2,1 mm
4.
führen.
WARNUNG
 Gegebenenfalls sind konform zu lokalen Vorschriften für die Anwendung spezifische Kabelführungs-
dichtungen und Kabelverschraubungen zu verwenden.
 Für Modelle des J22 TDLAS-Gasanalysators, die über ein SCS in einem Gehäuse verfügen, das mit einem
Heizer mit optionalen zölligen Anschlüssen ausgestattet ist, ist eine geeignete Gerätedichtung innerhalb
eines Abstands von 5 cm (2 in.) von der äußeren Gehäusewand des Heizkreislaufs zu montieren.
36
1

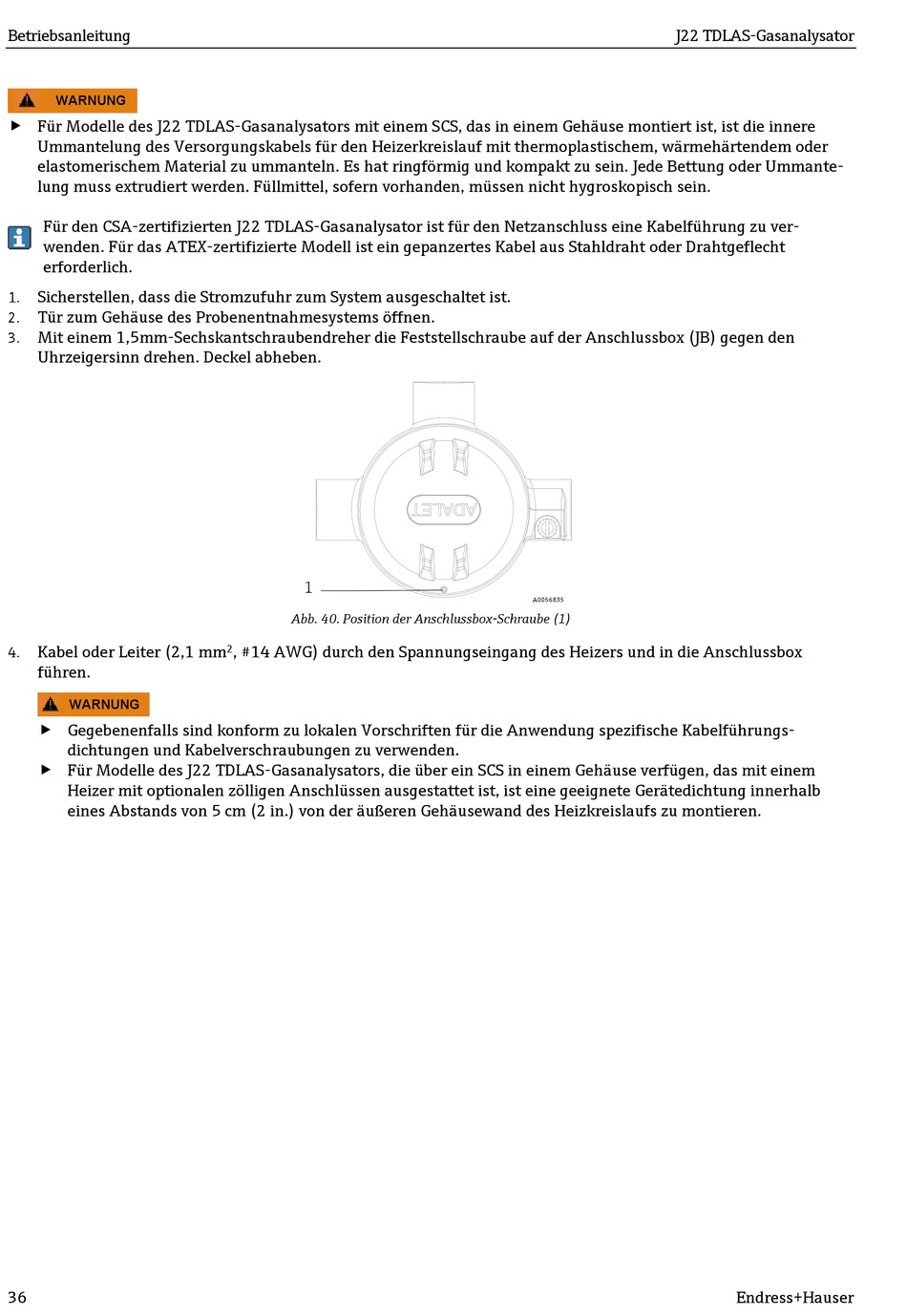

Abb. 40. Position der Anschlussbox-Schraube (1)
, #14 AWG) durch den Spannungseingang des Heizers und in die Anschlussbox
2
J22 TDLAS-Gasanalysator
A0056835
