J22 TDLAS-Gasanalysator

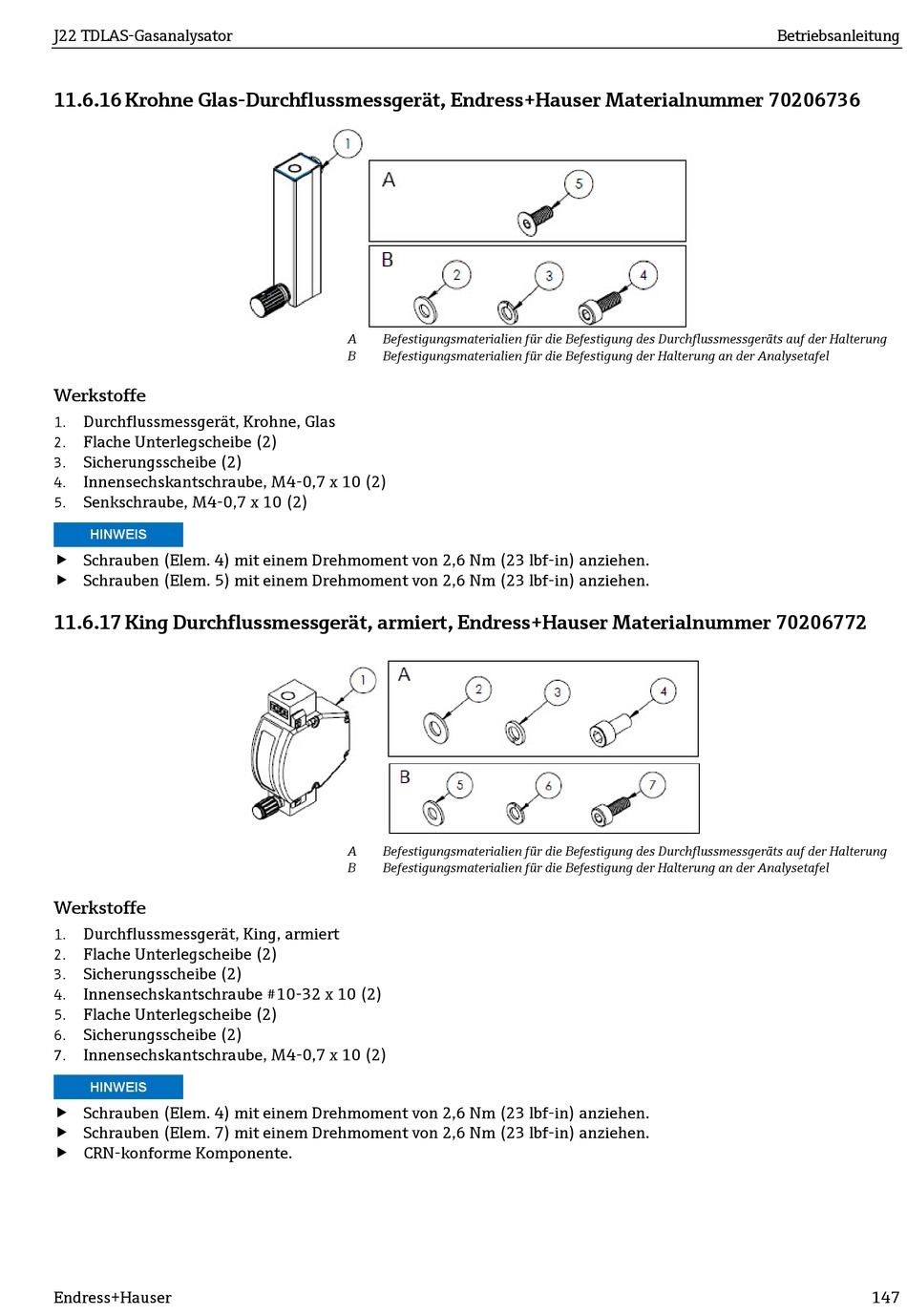

11.6.16 Krohne Glas-Durchflussmessgerät, Endress+Hauser Materialnummer 70206736
Werkstoffe
Durchflussmessgerät, Krohne, Glas
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 10 (2)
4.
Senkschraube, M4-0,7 x 10 (2)
5.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
 Schrauben (Elem. 5) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
11.6.17 King Durchflussmessgerät, armiert, Endress+Hauser Materialnummer 70206772
Werkstoffe
Durchflussmessgerät, King, armiert
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube #10-32 x 10 (2)
4.
Flache Unterlegscheibe (2)
5.
Sicherungsscheibe (2)
6.
Innensechskantschraube, M4-0,7 x 10 (2)
7.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
 Schrauben (Elem. 7) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
 CRN-konforme Komponente.
Endress+Hauser
A Befestigungsmaterialien für die Befestigung des Durchflussmessgeräts auf der Halterung
B Befestigungsmaterialien für die Befestigung der Halterung an der Analysetafel
A Befestigungsmaterialien für die Befestigung des Durchflussmessgeräts auf der Halterung
B Befestigungsmaterialien für die Befestigung der Halterung an der Analysetafel
