Endress+Hauser J22 TDLAS Betriebsanleitung Seite 137

J22 TDLAS-Gasanalysator

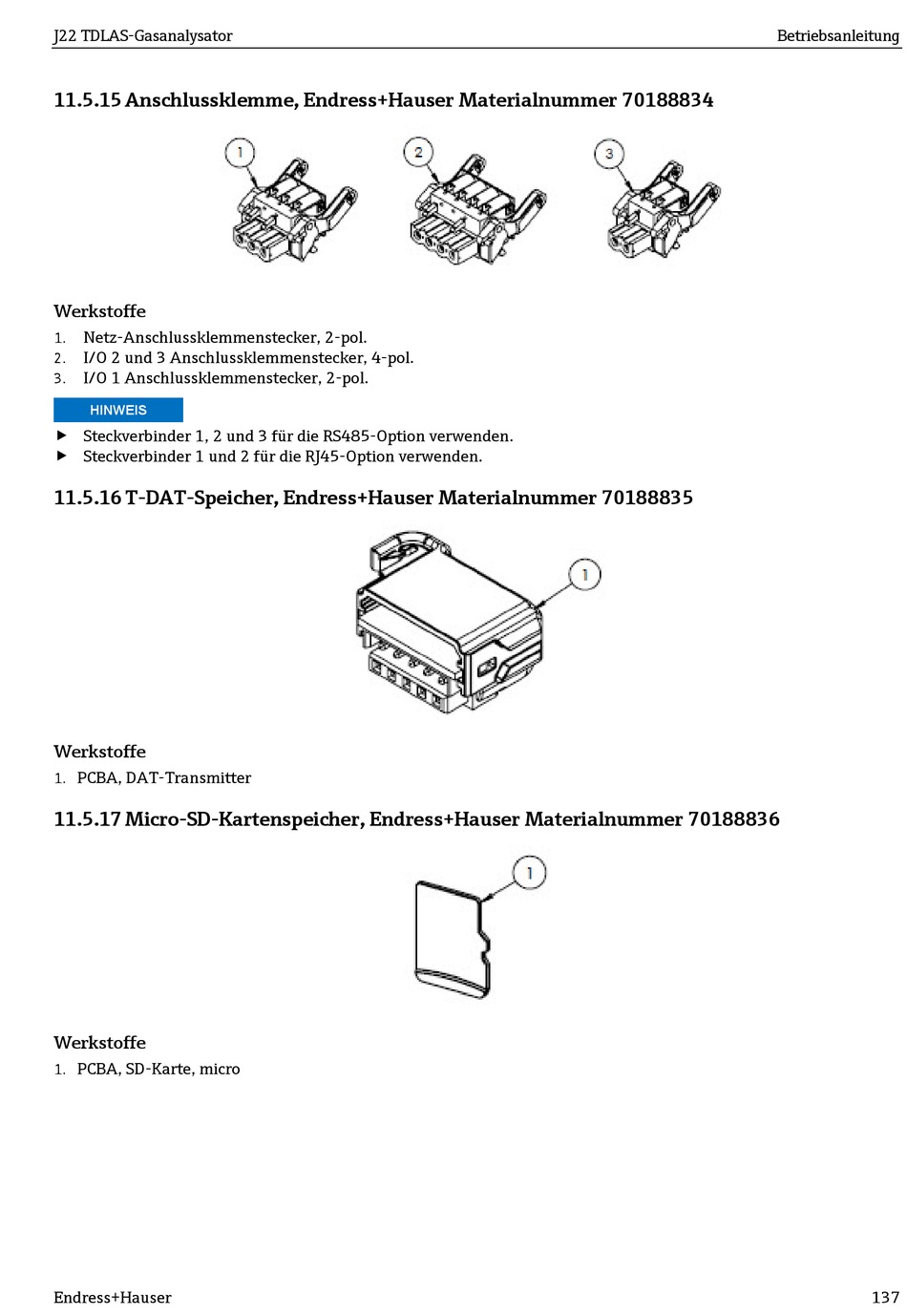

11.5.15 Anschlussklemme, Endress+Hauser Materialnummer 70188834
Werkstoffe
Netz-Anschlussklemmenstecker, 2-pol.
1.
I/O 2 und 3 Anschlussklemmenstecker, 4-pol.
2.
I/O 1 Anschlussklemmenstecker, 2-pol.
3.
HINWEIS
 Steckverbinder 1, 2 und 3 für die RS485-Option verwenden.
 Steckverbinder 1 und 2 für die RJ45-Option verwenden.
11.5.16 T-DAT-Speicher, Endress+Hauser Materialnummer 70188835
Werkstoffe
PCBA, DAT-Transmitter
1.
11.5.17 Micro-SD-Kartenspeicher, Endress+Hauser Materialnummer 70188836
Werkstoffe
PCBA, SD-Karte, micro
1.
