J22 TDLAS-Gasanalysator
Alle 4 Bolzen anziehen.
5.
4.3.3 Montage auf einer Analysetafel
Für den J22 TDLAS-Gasanalysator mit einem auf einer Analysetafel montierten Probenaufbereitungssystem werden
vier Distanzstücke mitgeliefert, die als Abstandshalter zwischen der Rückseite der Analysetafel und der Montage-
oberfläche dienen, um für die Schrauben auf der Rückseite des Schaltschranks ausreichend freien Raum zu schaffen.
Die werkseitig mitgelieferten Distanzstücke wie unten dargestellt anbringen.
Abmessungen Distanzstück (Teilenummer 1300002478):
• AD: 19 mm (0,75 in)
• ID: 8,1 mm (0,32 in)
• Dicke: 13 mm (0,51 in)
4.3.4 Montage auf einem Befestigungsblech
Die Option zur Montage auf einem Befestigungsblech ist für Benutzer gedacht, die den J22 Analysator in einem von
ihnen selbst bereitgestellten Gehäuse montieren möchten. Der J22 ist vertikal einzubauen, wobei sich der Messkopf
außerhalb des Gehäuses befinden muss.
Bei der Montage des Analysators das Instrument so positionieren, dass der Betrieb benachbarter Geräte nicht
beeinträchtigt wird.
Werkzeuge und Befestigungsmaterialien
• Befestigungsmaterialien (im Lieferumfang des Befestigungsblechs enthalten)
• Dichtung (im Lieferumfang des Befestigungsblechs enthalten)
Abmessungen des Befestigungsblechs siehe Abschnitt Zeichnungen → , um einen ordnungsgemäßen
1.
Ausschnitt im vom Kunden bereitgestellten Gehäuse vorzusehen.
Analysator durch die Gehäuseöffnung absenken, sodass das Befestigungsblech auf die Dichtung ausgerichtet ist.
2.
Analysator mit acht M6 x 1,0 Schrauben und entsprechenden Muttern sichern. Mit einem Drehmoment von
3.
mindestens 13 Nm (115 lbf‑in) anziehen.
Endress+Hauser

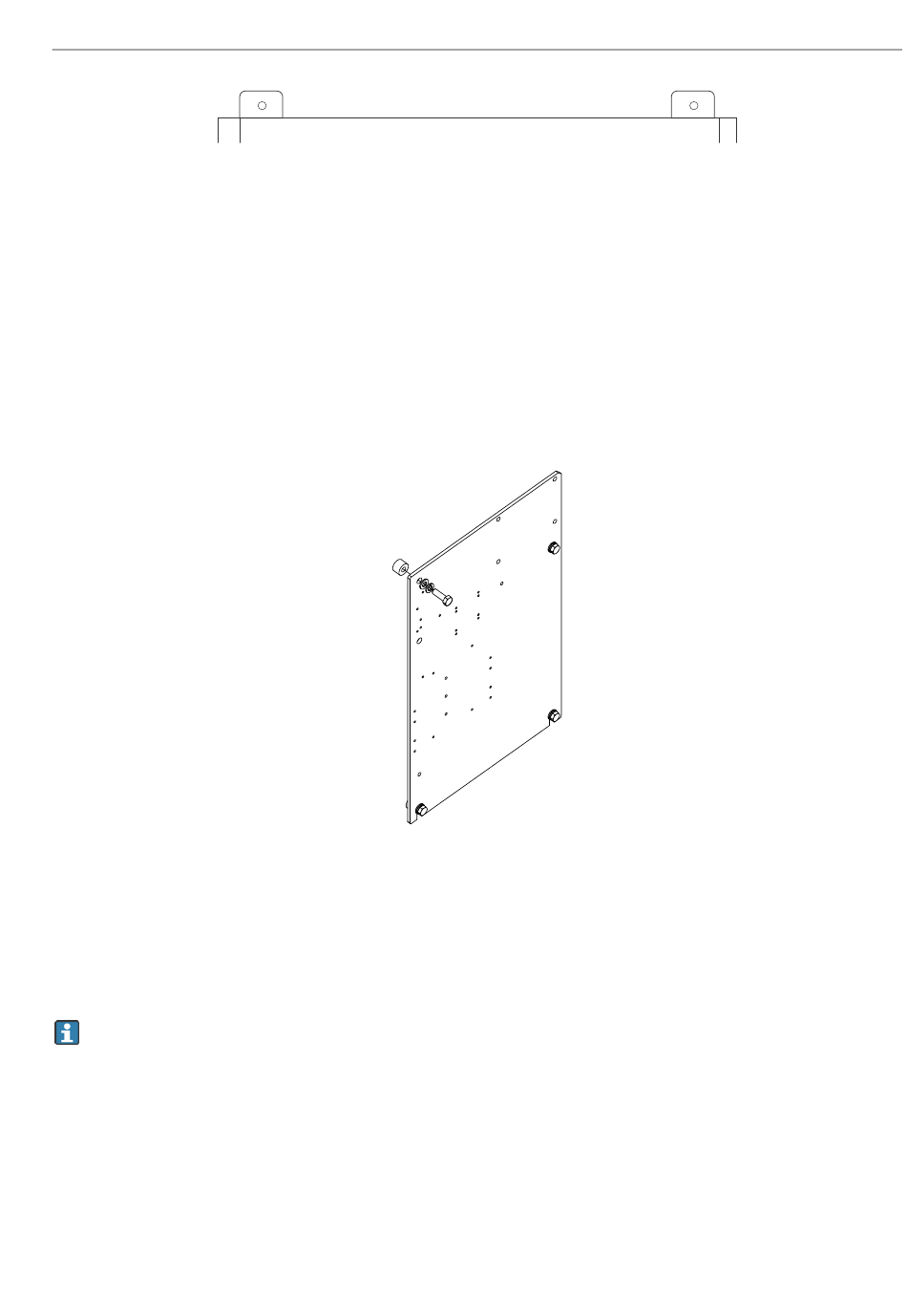

Abb. 11. Obere Befestigungslaschen des Gehäuses
Abb. 12. Distanzstücke für J22 Analysetafel
A0056691
Betriebsanleitung
A0053926
