Endress+Hauser J22 TDLAS Betriebsanleitung Seite 45

J22 TDLAS-Gasanalysator
IP-Adressbereich
IP-Adresse Broadcast
Adressierungsart ab Werk
IP-Adresse ab Werk
Software-Adressierung: Die IP-Adresse wird über den Parameter IP-Adresse eingegeben. Nähere Informationen
hierzu, siehe Beschreibung Geräteparameter → .
IP-Adresse einstellen
WARNUNG
Stromschlaggefahr bei Öffnen des Steuerungsgehäuses.
 Vor Öffnen des Steuerungsgehäuses Gerät zuerst von der Netzstromversorgung trennen.
Die Standard-IP-Adresse darf nicht aktiviert sein.
Sicherungskralle des Anschlussklemmenraumdeckels lösen.
1.
Anschlussklemmenraumdeckel abschrauben.
2.
Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
3.
Anschlussklemmenraumdeckel wieder aufsetzen und Sicherungskralle anbringen.
4.
Gerät wieder an die Stromversorgung anschließen.
5.
 Die konfigurierte Geräteadresse wird verwendet, sobald das Gerät neu gestartet wird.
4.9.3 Standard-IP-Adresse aktivieren
Ab Werk ist die DHCP-Funktion im Gerät aktiviert, d. h. das Gerät erwartet die Zuweisung einer IP-Adresse durch
das Netzwerk. Diese Funktion kann deaktiviert und das Gerät mithilfe der DIP-Schalter auf die Standard-IP-Adresse
192.168.1.212 eingestellt werden.
Endress+Hauser
1...254 (Oktett 4)
255
Software-Adressierung: Alle DIP-Schalter der Hardware-Adressierung stehen auf OFF.
DHCP-Server aktiv

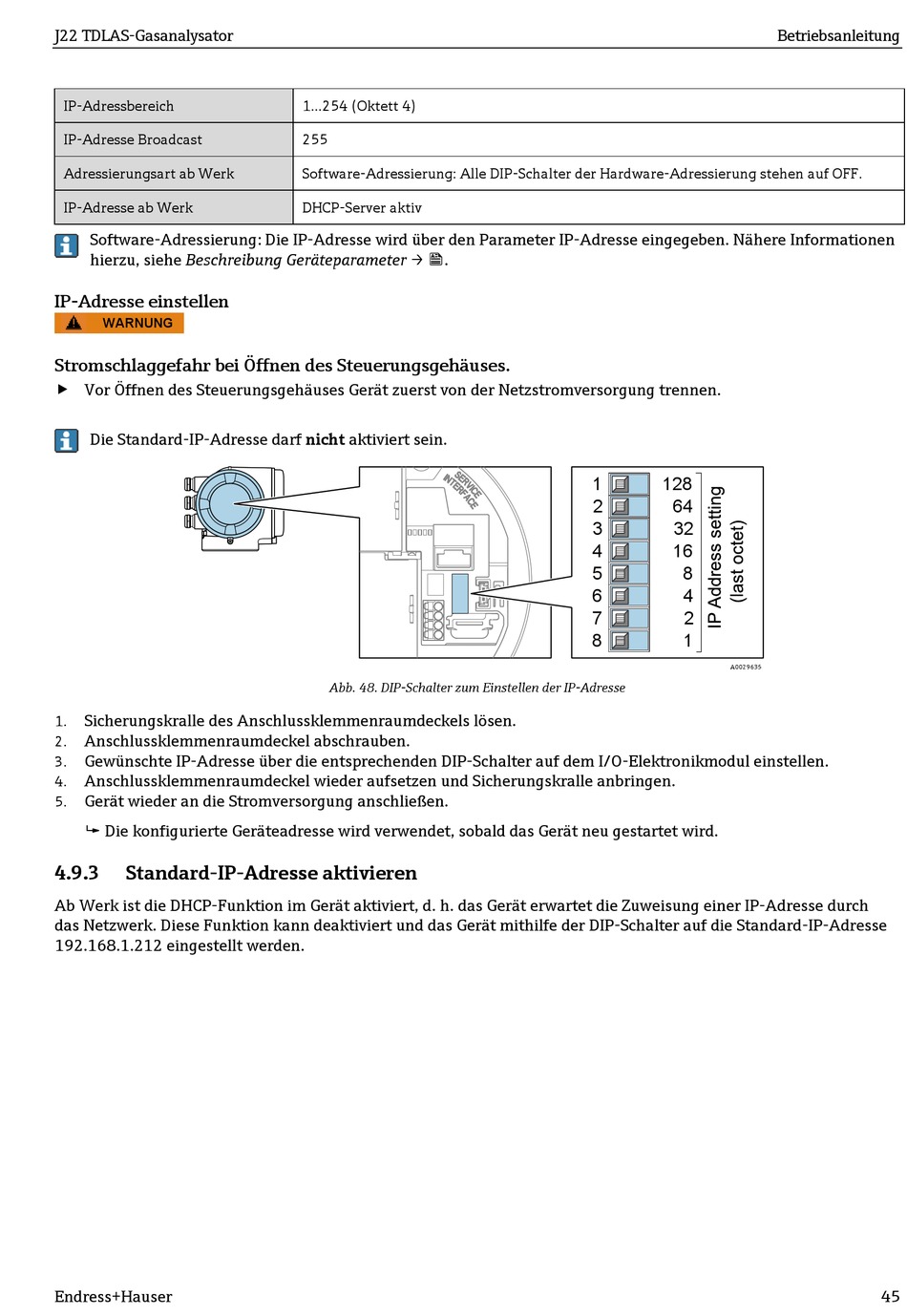

Abb. 48. DIP-Schalter zum Einstellen der IP-Adresse
1 128
2 64
3 32
4 16
5 8
6 4
7 2
8 1
A0029635
Betriebsanleitung
45
