Endress+Hauser J22 TDLAS Betriebsanleitung Seite 33

J22 TDLAS-Gasanalysator
Pos. Beschreibung
Automatisierungssystem mit Stromeingang
1
(z. B. SPS)
Speisetrenner für Energieversorgung
2
(z. B. RN221N)
Kabelverschraubungen fest anziehen.
5.
 Damit ist der Vorgang zum Anschließen der Kabel abgeschlossen.
Klemmenabdeckung schließen.
6.
Anzeigemodulhalterung im Elektronikraum aufstecken.
7.
Anschlussklemmenraumdeckel aufschrauben.
8.
Sicherungskralle des Anschlussklemmenraumdeckels befestigen.
9.
Endress+Hauser

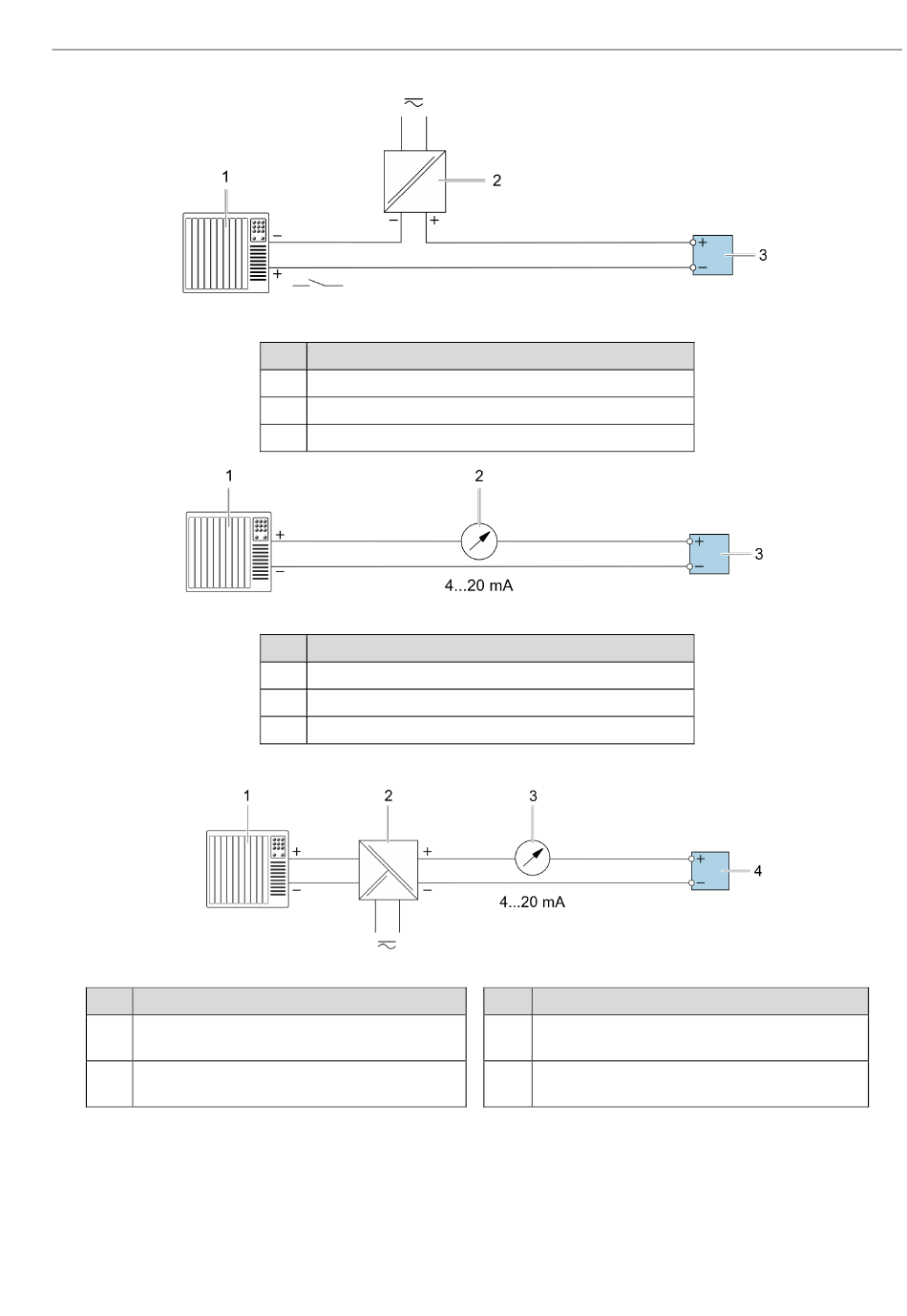

Abb. 34. Anschlussbeispiel für Statuseingang
Pos. Beschreibung
1 Automatisierungssystem mit Statusausgang (z. B. SPS)
2 Energieversorgung
3 Transmitter
Abb. 35. Anschlussbeispiel für 4...20mA-Stromausgang (aktiv)
Pos. Beschreibung
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Analoges Anzeigeinstrument: maximale Last beachten
3 Transmitter
Abb. 36. Anschlussbeispiel für 4...20mA-Stromausgang (passiv)
Pos. Beschreibung
3 Analoges Anzeigeinstrument: maximale Last
beachten
4 Transmitter
Betriebsanleitung
A0028764
A0028758
A0028759
33
