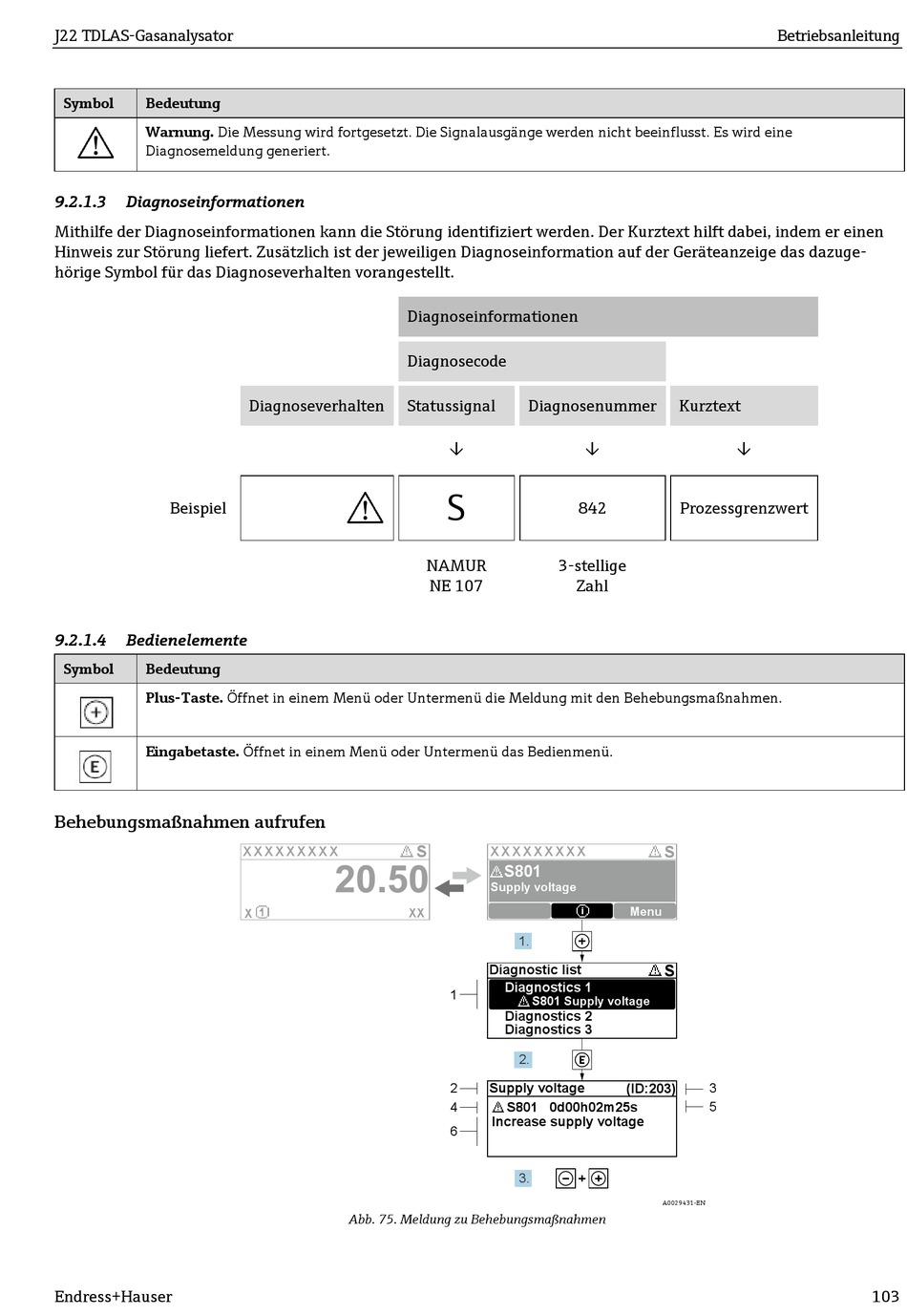

Endress+Hauser J22 TDLAS Betriebsanleitung Seite 103

J22 TDLAS-Gasanalysator
Symbol Bedeutung
Warnung. Die Messung wird fortgesetzt. Die Signalausgänge werden nicht beeinflusst. Es wird eine
Diagnosemeldung generiert.
9.2.1.3 Diagnoseinformationen
Mithilfe der Diagnoseinformationen kann die Störung identifiziert werden. Der Kurztext hilft dabei, indem er einen
Hinweis zur Störung liefert. Zusätzlich ist der jeweiligen Diagnoseinformation auf der Geräteanzeige das dazuge-
hörige Symbol für das Diagnoseverhalten vorangestellt.
Beispiel
9.2.1.4 Bedienelemente
Symbol Bedeutung
Plus-Taste. Öffnet in einem Menü oder Untermenü die Meldung mit den Behebungsmaßnahmen.
Eingabetaste. Öffnet in einem Menü oder Untermenü das Bedienmenü.
Behebungsmaßnahmen aufrufen
Endress+Hauser
Diagnoseinformationen
Diagnosecode
Diagnoseverhalten Statussignal
X X X X X X X X X
XX
X
Abb. 75. Meldung zu Behebungsmaßnahmen
Diagnosenummer
 
S
842
NAMUR 3-stellige
NE 107 Zahl
S
X X X X X X X X X
S801
Supply voltage
i
1.
Diagnostic list
Diagnostics 1
1
S801 Supply voltage
Diagnostics 2
Diagnostics 3
2.
Supply voltage
2
S801 0d00h02m25s
4
Increase supply voltage
6
3.
Betriebsanleitung
Kurztext

Prozessgrenzwert
S
Menu
S
(ID:203) 3
5
A0029431-EN
