J22 TDLAS-Gasanalysator

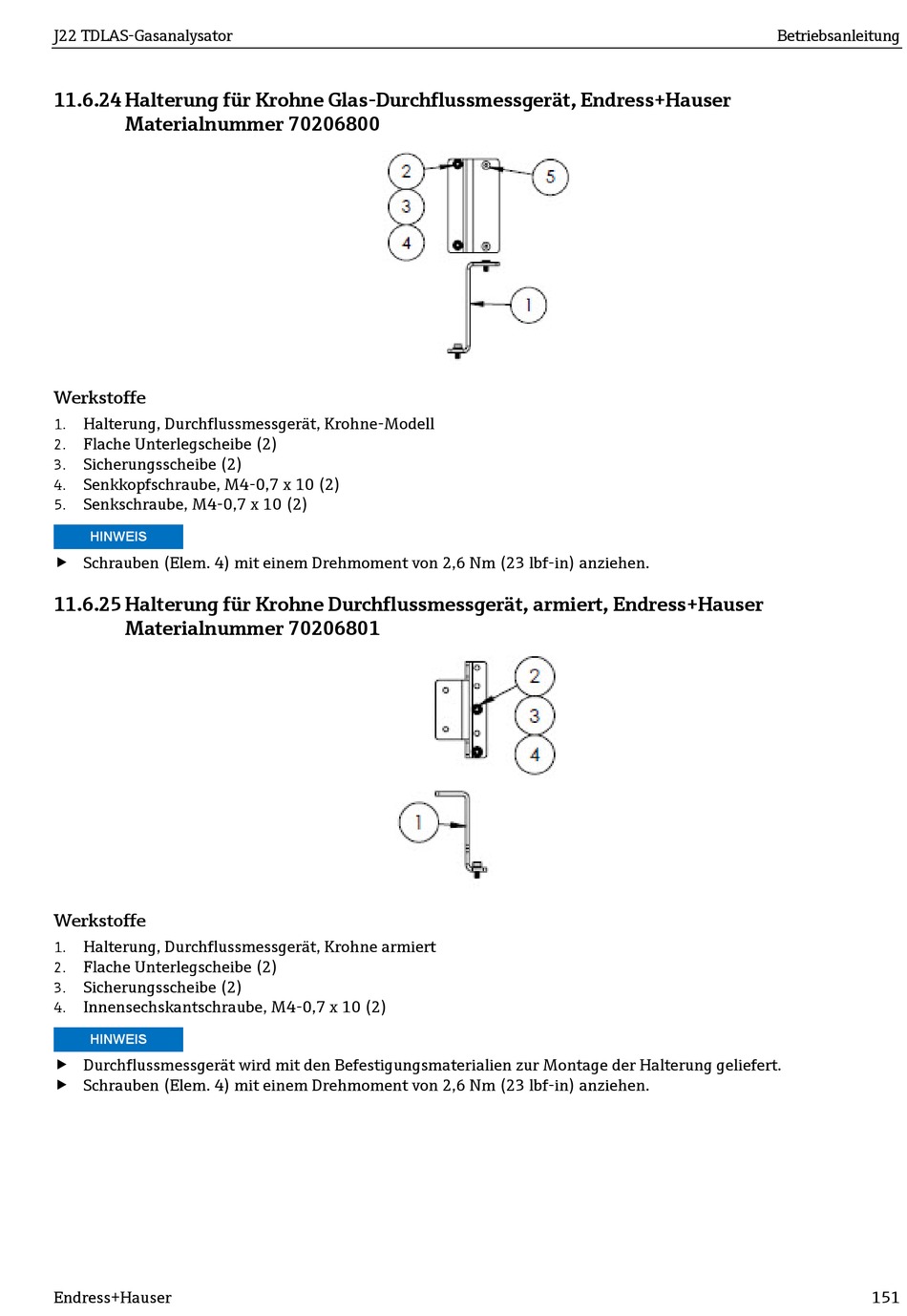

11.6.24 Halterung für Krohne Glas-Durchflussmessgerät, Endress+Hauser
Materialnummer 70206800
Werkstoffe
Halterung, Durchflussmessgerät, Krohne-Modell
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Senkkopfschraube, M4-0,7 x 10 (2)
4.
Senkschraube, M4-0,7 x 10 (2)
5.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
11.6.25 Halterung für Krohne Durchflussmessgerät, armiert, Endress+Hauser
Materialnummer 70206801
Werkstoffe
Halterung, Durchflussmessgerät, Krohne armiert
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 10 (2)
4.
HINWEIS
 Durchflussmessgerät wird mit den Befestigungsmaterialien zur Montage der Halterung geliefert.
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
