Endress+Hauser J22 TDLAS Betriebsanleitung Seite 134

Betriebsanleitung

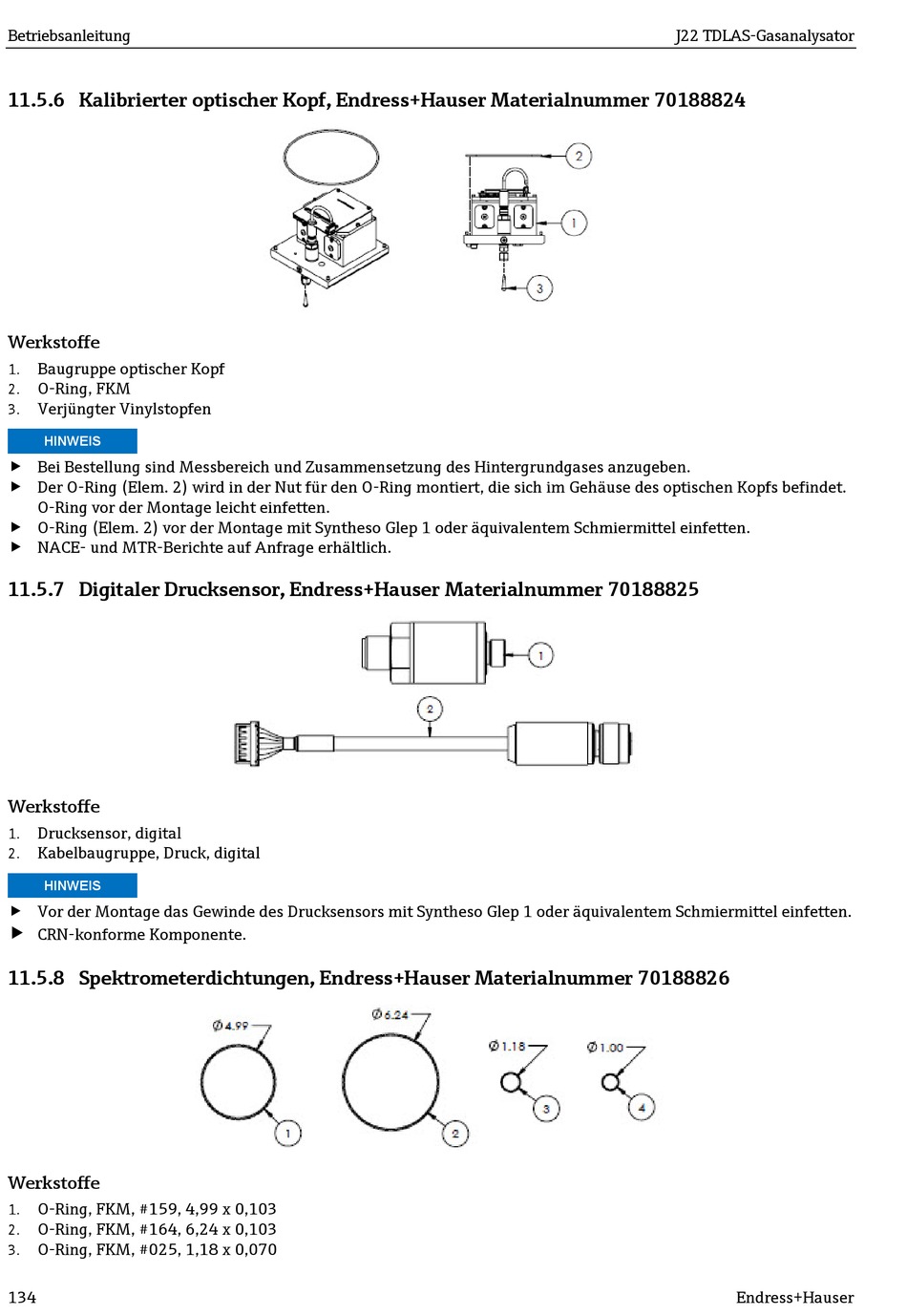

11.5.6 Kalibrierter optischer Kopf, Endress+Hauser Materialnummer 70188824
Werkstoffe
Baugruppe optischer Kopf
1.
O-Ring, FKM
2.
Verjüngter Vinylstopfen
3.
HINWEIS
 Bei Bestellung sind Messbereich und Zusammensetzung des Hintergrundgases anzugeben.
 Der O-Ring (Elem. 2) wird in der Nut für den O-Ring montiert, die sich im Gehäuse des optischen Kopfs befindet.
O-Ring vor der Montage leicht einfetten.
 O-Ring (Elem. 2) vor der Montage mit Syntheso Glep 1 oder äquivalentem Schmiermittel einfetten.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
11.5.7 Digitaler Drucksensor, Endress+Hauser Materialnummer 70188825
Werkstoffe
Drucksensor, digital
1.
Kabelbaugruppe, Druck, digital
2.
HINWEIS
 Vor der Montage das Gewinde des Drucksensors mit Syntheso Glep 1 oder äquivalentem Schmiermittel einfetten.

CRN-konforme Komponente.
11.5.8 Spektrometerdichtungen, Endress+Hauser Materialnummer 70188826
Werkstoffe
O-Ring, FKM, #159, 4,99 x 0,103
1.
O-Ring, FKM, #164, 6,24 x 0,103
2.
O-Ring, FKM, #025, 1,18 x 0,070
3.
134
J22 TDLAS-Gasanalysator
Endress+Hauser
