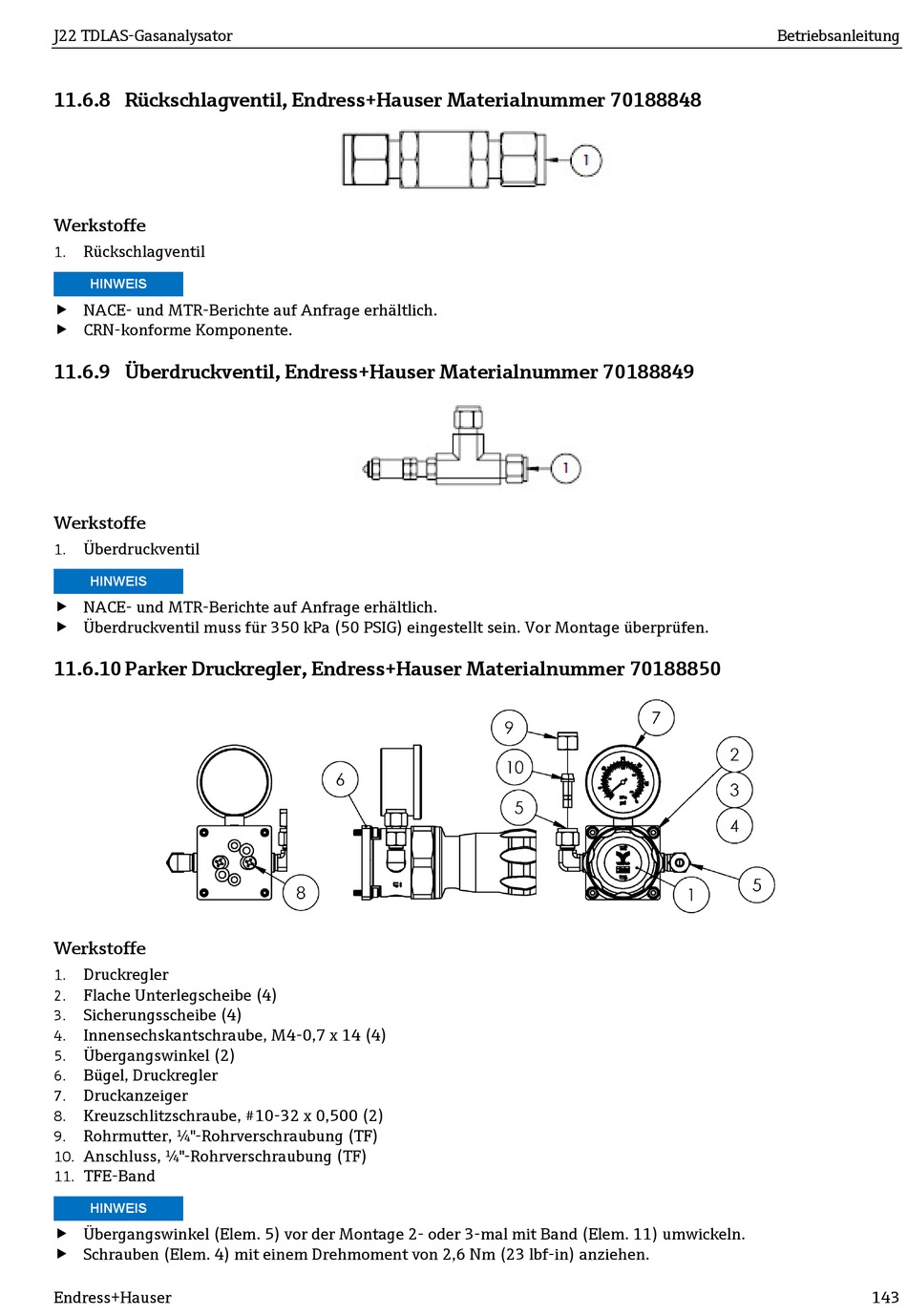

J22 TDLAS-Gasanalysator
11.6.8 Rückschlagventil, Endress+Hauser Materialnummer 70188848
Werkstoffe
Rückschlagventil
1.
HINWEIS
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
11.6.9 Überdruckventil, Endress+Hauser Materialnummer 70188849
Werkstoffe
Überdruckventil
1.
HINWEIS
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 Überdruckventil muss für 350 kPa (50 PSIG) eingestellt sein. Vor Montage überprüfen.
11.6.10 Parker Druckregler, Endress+Hauser Materialnummer 70188850
Werkstoffe
Druckregler
1.
Flache Unterlegscheibe (4)
2.
Sicherungsscheibe (4)
3.
Innensechskantschraube, M4-0,7 x 14 (4)
4.
Übergangswinkel (2)
5.
Bügel, Druckregler
6.
Druckanzeiger
7.
Kreuzschlitzschraube, #10-32 x 0,500 (2)
8.
Rohrmutter, ¼"-Rohrverschraubung (TF)
9.
Anschluss, ¼"-Rohrverschraubung (TF)
10.
TFE-Band
11.
HINWEIS
 Übergangswinkel (Elem. 5) vor der Montage 2- oder 3-mal mit Band (Elem. 11) umwickeln.
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
